В статье представлено решение компании «ДКС» – готовые типовые проекты для построения системы автоматического ввода резерва (АВР). Рассмотрены особенности типового проекта АВР и способ его применения.
АО «ДКС», г. Москва
Построение АВР
Система автоматического ввода резерва (АВР) обеспечивает непрерывное электропитание в критических ситуациях – при отключении сети, падении напряжения или отказе одной из линий (например, из-за перекоса фаз или короткого замыкания). Жестко отслеживая параметры сети, АВР при сбое мгновенно переключает питание на резервный источник (генератор, аккумуляторы и т. п.), чтобы предотвратить простои, повреждение оборудования или угрозу безопасности. Применение АВР определено требованиями Правил устройства электроустановок (ПУЭ), согласно которым электроснабжение электроприемников первой категории (это оборудование больниц, промышленных предприятий непрерывного цикла, объектов обороны и других объектов, где не допускается перерыв электроснабжения) должно осуществляться от двух или даже трех взаимно резервирующих источников питания, а для электроприемников второй категории (промышленные предприятия, транспорт, крупные торговые центры и т. д.) такое резервирование рекомендовано. Таким образом, устройства автоматического ввода (включения) резерва сегодня внедряются массово.
При этом АВР – сложная система. Сложность ее построения привела к появлению типовых проектов – заранее проработанных схемных и конструкторских решений, которые используются как основа при проектировании систем электроснабжения и позволяют внедрять АВР силами линейного персонала. Такие проекты обычно разрабатывают компании, много лет специализирующиеся на производстве электротехники. В качестве примера рассмотрим решения компании «ДКС».
Готовые типовые проекты АВР от «ДКС»
Инженерами компании «ДКС» подготовлены типовые проекты АВР – решения, размещенные на сайте компании и использующиеся как шаблон, основа для разработки конкретных систем. Особенности применения типового проекта АВР «ДКС»:
- базовый проект уже разработан и адаптируется под конкретный объект, что позволяет сократить объем работ;
- в состав проекта входят схемы, спецификация и программное обеспечение. Интеграция в АСУ ТП выполняется на базе оборудования Митра (Mitra) C1000 + H1000;
- все материалы проекта размещены в открытом доступе на сайте «ДКС»;
- прикладное программное обеспечение разработано для ПЛК и панелей оператора (HMI) Митра (Mitra), что обеспечивает их совместимость и исключает ошибки при запуске.
Как использовать шаблон АВР:
- сначала определяется и загружается с сайта подходящий проект: его схема, ПО, документация;
- даты, параметры, устройства заменяются в соответствии со спецификой конкретного объекта;
- данные загружаются в ПЛК Митра (Mitra) C1000 и промышленную панель оператора Митра (Mitra) H1000, выполняется тестирование приборов в ПО в режиме эмуляции;
- последний этап – монтаж и пусконаладочные работы на объекте, при необходимости это могут сделать и специалисты «ДКС».

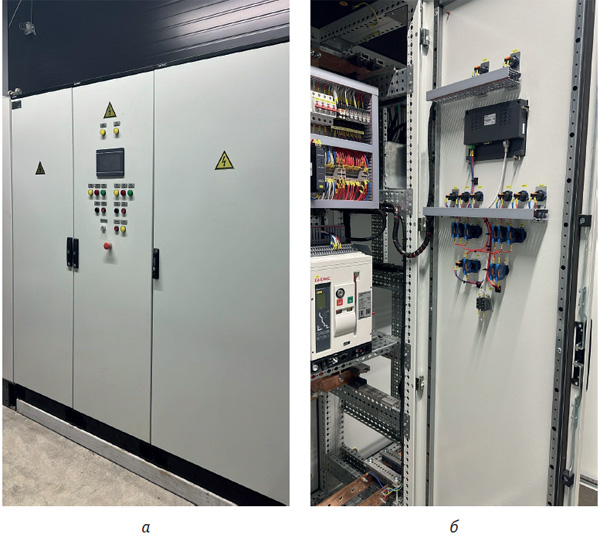

Рис. 1. Система АВР на базе оборудования Митра (Mitra): а – шкаф с панелью оператора; б – элементы системы АВР внутри шкафа
После внедрения объект получает систему АВР, соответствующую требованиям первой категории надежности (рис. 1). При этом сокращаются сроки реализации проекта за счет уже проработанных типовых решений и снижаются риски, в том числе из-за человеческого фактора, при расчете и проектировании. В состав каждого решения входят схемы, документация, а также предусмотрена техническая поддержка.
Проекты и информацию об оборудовании можно посмотреть на сайте «ДКС» по приведенной ниже ссылке.
Опубликовано в журнале «ИСУП» № 1(121)_2026
