В статье рассмотрено назначение предиктивного анализа и применение этого инструмента для систем промышленного электрообогрева. Приведены в пример разработанные компанией «Квант» системы промышленного электрообогрева со встроенными функциями предиктивного анализа.
ПО «Квант», г. Омск
Предиктивная (прогнозная) аналитика основана на обработке статистических и экспертных данных. Ее практическое внедрение на производственных объектах стало возможным благодаря развитию автоматизированных систем управления, накоплению массивов эксплуатационных данных и распространению методов интеллектуального анализа. В частности, в задачах технического обслуживания и ремонта такой инструмент используется для выявления отклонений параметров на ранних стадиях износа или негативных изменений и формирования предупреждений до перехода процессов в аварийное состояние.
Для систем промышленного электрообогрева применение методов предиктивного анализа было нехарактерно, потому что этим системам не придавали должного значения, хотя они и являются частью технологического процесса. Но новый день диктует новые стандарты. Требования к промышленной безопасности технологических объектов, сопутствующей частью которых являются системы электрообогрева, повышаются с каждым годом. В связи с этим применение предиктивной аналитики для электрообогрева сегодня выглядит оправданным. В данном материале мы рассмотрим одно из таких решений – систему предиктивного анализа для системы электрообогрева от компании «Квант» (рис. 1).

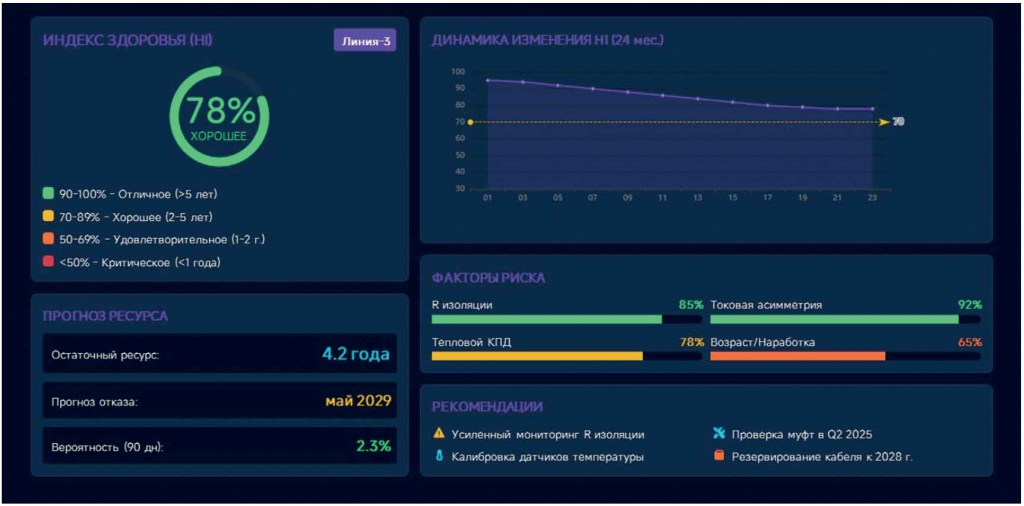

Рис. 1. Система «Квант»: определение остаточного ресурса и прогнозирование отказов
Актуальность вопроса
В последние годы произошло несколько значимых изменений в подходе к качеству оборудования и его эксплуатации. Основная цель этих изменений – повышение общей надежности и безопасности систем. Это коснулось в том числе и промышленного электрообогрева, из-за чего эксплуатирующие службы оказались в условиях противоречивых требований. Корпоративные стандарты ориентированы на снижение эксплуатационных затрат, что обычно сопровождается ограничением ремонтного бюджета и заставляет эксплуатировать оборудование до отказа. Одновременно на службы эксплуатации возлагается ответственность за безопасную и безаварийную работу оборудования, в том числе систем электрообогрева, отказ которых может привести к значительным экономическим потерям. В этих условиях применение инструментов предиктивной аналитики становится закономерным решением: такая система помогает выявлять потенциальные неисправности на ранней стадии и локализовать их с высокой точностью, что позволяет заблаговременно планировать замену приходящего в негодность оборудования, избегая аварийных ситуаций, уменьшает время на локализацию неисправностей и повреждений, а также позволяет сократить объем ремонтных работ.
Еще один важный ситуативный фактор, повлиявший на внедрение функций предиктивной аналитики в систему электрообогрева, – законодательный. С 1 сентября 2025 года вступил в силу Приказ Ростехнадзора № 29 о правилах проведения экспертизы промышленной безопасности. Этот документ допускает использование информации автоматизированных систем мониторинга для оценки фактического состояния технических устройств, зданий и сооружений, делает акцент на оперативной диагностике и прогнозировании. Правда, пока это относится только к устройствам, зданиям и сооружениям на опасных производственных объектах, однако данные требования отражают общий подход к риск-ориентированному и прогнозному управлению техническим состоянием не только технологического оборудования, но и инженерных систем. Эти подходы могут быть применены и к системам промышленного электрообогрева.
Как это работает
Система электрообогрева с предиктивной диагностикой является комплексной, то есть наряду с обогревом выполняет функцию передачи данных в единый диспетчерский центр для анализа, визуализации и контроля. Причем данные эти могут сниматься со многих трубопроводов сразу. В такой системе три уровня: нижний, средний и верхний. На нижнем (полевом) уровне находятся исполнительные устройства (электрические нагревательные и силовые кабели), распределительные коробки, датчики и трансформаторы тока утечки. На среднем – промышленные контроллеры и ПЛК, модули ввода/вывода и преобразователи интерфейсов. Верхний уровень – диспетчерский, это АРМ оператора, сервер и база данных. С помощью датчиков температуры, датчиков тока, а также с использованием возможностей оптоволоконных технологий фиксируются такие параметры, как температура вдоль трассы, ток, напряжение, мощность и токи утечки, которые являются индикатором состояния жилы, полимерной матрицы, изоляции нагревательных кабелей и косвенно показывают нарушения теплоизоляционного слоя или дефекты в соединительных элементах. Фиксируются и внешние воздействия, приводящие к механическим повреждениям.
С полевого уровня данные поступают через средний уровень (контроллеры) на сервер и в диспетчерское ПО, где подвергаются анализу (рис. 2). В процессе этого анализа текущие параметры сравниваются с эталонными, выявляются тренды изменения характеристик, осуществляется классификация неисправностей и выдаются рекомендации по обслуживанию. Логика системы работает приблизительно так: падение температуры на 10 °C за 1 минуту (при показателях активной мощности в пределах проектных значений) → критический приоритет → существует вероятность повреждения теплоизоляции или датчика температуры → отправить бригаду для осмотра. При этом система выдает аварийный сигнал и предлагает оптимальные сценарии действий, например, рекомендует запланировать ремонт на участке в ближайшие две недели. При определенных сценариях, например, при повышении токов утечки, может быть автоматически отключен участок.

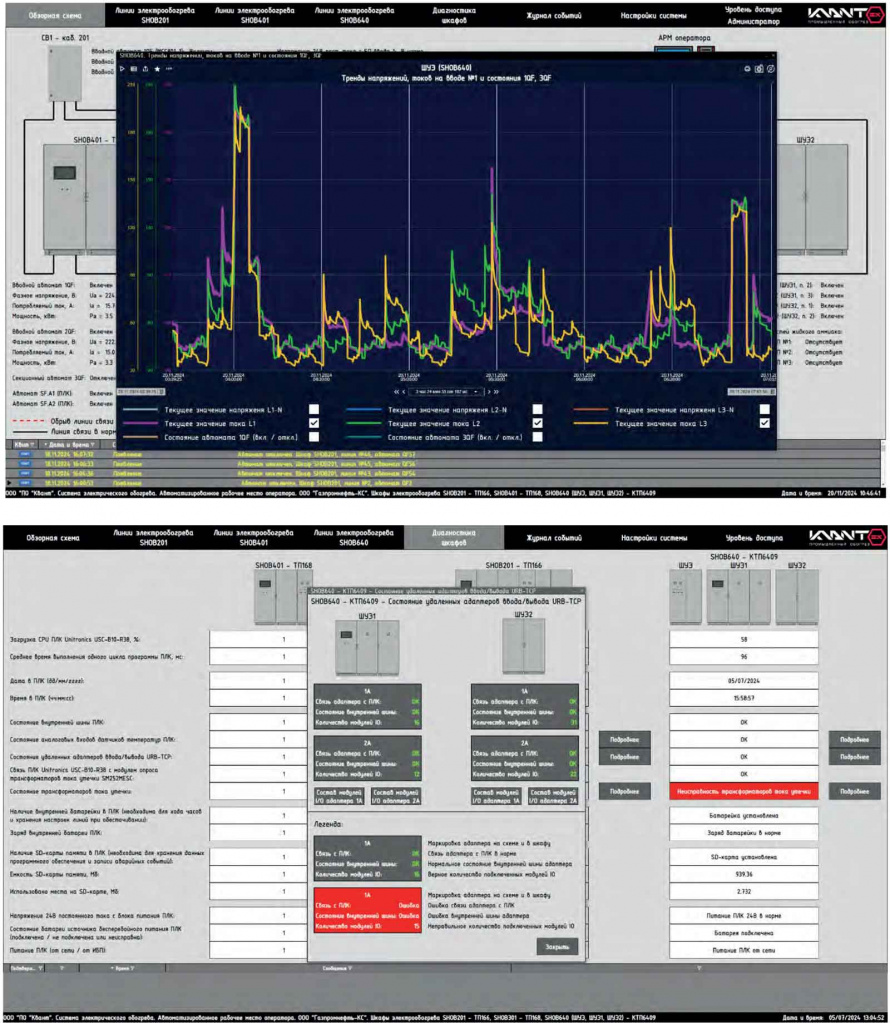

Рис. 2. Предиктивный анализ состояния системы промышленного электрообогрева: примеры отображения информации
Приведем пример из практики. На одном из объектов нагревательный кабель был смонтирован сторонним подрядчиком, управление – через шкаф электрообогрева, изготовленный компанией «Квант». По приборам всё выглядело спокойно: температура держалась в пределах нормы, защиты молчали, смена отрабатывала без замечаний.
Но система предиктивной диагностики на основе датчиков тока показала, что в одной из линий ползет вверх ток утечки. Если оглядываться на регламент, ситуация не аварийная, и это именно тот случай, который всегда пропускают, потому что система обогрева «еще работает». Разбор показал конкретное место: кабель в узле ввода под теплоизоляцией, где его однажды «чуть прижали» при монтаже. Эта ошибка, допущенная во время монтажных работ, могла дорого стоить. Но в данной ситуации участок кабеля заменили в плановое окно, и, таким образом, несложный плановый ремонт предотвратил аварию.
Заключение
В инженерной среде давно известно: внезапных отказов не бывает – бывает недооценка технического состояния. Любая система заранее подает сигналы, просто они остаются незамеченными.
Редакция благодарит специалистов компании «Квант» за экспертные комментарии и рассказ о практическом опыте реализации систем промышленного электрообогрева с применением технологий предиктивной диагностики. В процессе подготовки материала представители компании дали редакции возможность ознакомиться с работой системы «Квант», предназначенной для определения остаточного ресурса оборудования и прогнозирования отказов, а также, опираясь на собственный практический опыт, рассказали о необходимых объемах работ, этапах внедрения и типичных технических сложностях, возникающих при проектировании и эксплуатации таких систем. Представленная информация позволила дополнить материал сведениями от крупнейшего интегратора систем промышленного обогрева о подходах к проектированию, интеграции и последующему сопровождению решений электрообогрева на промышленных объектах.
