Автоматические выключатели бренда EKF

В статье рассмотрены автоматические выключатели EKF серий ВА‑99М с номинальным током от 16 до 1250 А и AV Power с номинальным током от 16 до 1600 А. Изложены характеристики, функциональные возможности и примеры применения автоматических выключателей.

ООО «Электрорешения», г. Москва

скачать pdf >>

Надёжность и безопасность электроустановок являются обязательными требованиями для любых систем электроснабжения, особенно на промышленных, инфраструктурных и коммерческих объектах, где сбои могут привести к серьёзным технико-экономическим последствиям. На российском рынке представлены несколько серий автоматических выключателей, ориентированных на индустриальное применение и соответствующих условиям эксплуатации в высоконагруженных сетях. В качестве примера можно рассмотреть две линейки устройств, выпускаемых отечественным производителем.

Серия ВА‑99М

Автоматические выключатели в литом корпусе серии ВА‑99М от бренда EKF (рис. 1) – это решение для защиты электрических цепей от перегрузок и коротких замыканий, разработанное с учетом требований промышленных стандартов. Уст­ройст­ва рассчитаны на номинальный ток от 16 до 1250 А и предназначены для применения в сетях с номинальным напряжением до 690 В.

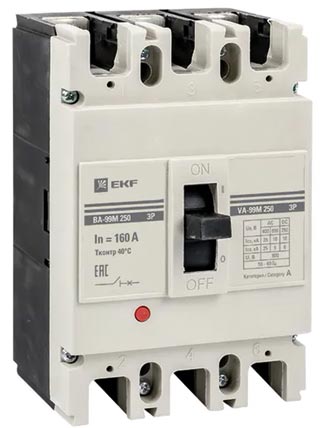

Рис. 1. Автоматический выключатель EKF ВА‑99М в литом корпусе

Основные технические характеристики:
- номинальный ток – от 16 до 1250 А;
- номинальное напряжение – до 690 В;
- коммутационная способность – до 75 кА (в зависимости от модели);
- количество полюсов – 3P и 4P;
- тип расцепителя – термомагнитный, электромагнитный или электронный;
- степень защиты корпуса – IP40 (в корпусе), IP20 (без корпуса);
- срок службы – не менее 20 000 циклов включения-отключения.

Автоматы ВА‑99М поддерживают установку дополнительных уст­ройств: расцепителей минимального напряжения, независимых расцепителей, вспомогательных контактов, втычных и выкатных панелей. Это позволяет адаптировать выключатель под конкретную задачу. Проблемы, с которыми сталкиваются компании, могут быть разными: от редких коротких замыканий до перегрузок. Автоматы ВА‑99М подходят для решения большинства из них. Во‑первых, по номинальному то­ку серия включает широкий ряд моделей, благодаря че­му можно точно подобрать уст­ройст­во для определенных условий эксплуатации. Во‑вторых, наличие электронных расцепителей позволяет точно настроить параметры воздействия по то­ку и времени. В‑третьих, благодаря продуманной конструкции ВА‑99М легко интегрируется в распределительные системы. Возможен вертикальный и горизонтальный монтаж.

Приведем несколько примеров применения. На производственных предприятиях, где работают мощные электродвигатели и высокоточные станки, важно обеспечить точную селективность защиты. Благодаря электронным расцепителям ВА‑99М это становится возможным, а широкий диапазон термомагнитных расцепителей позволяет оптимизировать затраты и при этом не потерять в надежности системы. Для нового промышленно-производственного комплекса в Тольятти компания «Электрорешения» изготовила и поставила главный распределительный щит с автоматическим вводом резервного питания (ГРЩ и АВР) на ба­зе автоматических выключателей ВА‑99М.

Второй пример применения – в центрах обработки данных. Для ЦОД в Республике Хакасии и Красноярске автоматы ВА‑99М бы­ли использованы как элементы вводно-распределительного уст­ройст­ва (ВРУ) и силового шкафа (ШС). Сегодня эти силовые выключатели совместно с дополнительными контактами надежно защищают системы от перегрузок и коротких замыканий, гарантируя безопасность данных (рис. 2).

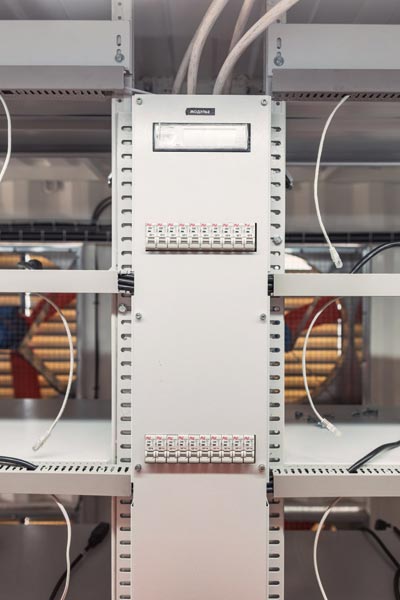

Рис. 2. Распределение электрической энергии в ЦОД

Еще один пример – ГРЩ для гостиничного комплекса, расположенного в Красной Поляне (Со­чи). Объект находится в горах, для которых характерны высокая влажность и сейсмическая активность, это повышает требования к надежности работы автомата. Специалисты компании «­Электрорешения» выбрали для ГРЩ оболочку AleSta от бренда EKF, устойчивую к сейсмическим воздействиям до 9 баллов, с классом защиты от пы­ли и влаги IP55. Внутри оболочки, наряду с другим силовым оборудованием, установлены автоматические выключатели ВА‑99M на 40, 100 и 500 А, а также ВА-99С на 1600 А, которые отвечают за распределение электроэнергии и, благодаря механизму ротоактивного размыкания, гарантируют быстрое и надежное отключение выключателя в случае возникновения аварийной ситуации (рис. 3).

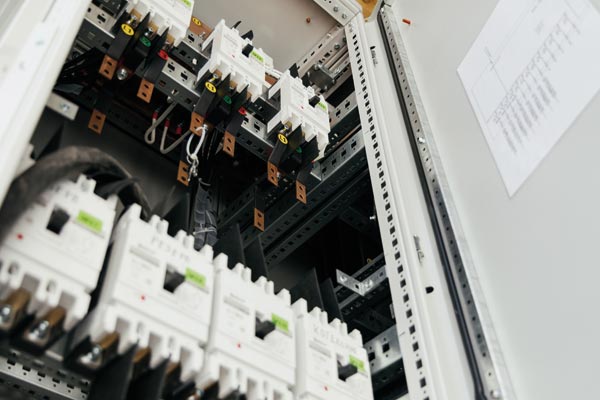

Рис. 3. ГРЩ для горного отеля на базе оболочки AleSta

АВ серии ВА‑99М проходят многоуровневый контроль качества и соответствуют требованиям как ГОСТ, так и международных стандартов IEC. Это универсальное решение, которое позволяет не только обеспечить защиту, но и повысить эффективность и надежность электроснабжения.

Серия AV Power

Современные системы электроснабжения становятся более технологичными и предъявляют повышенные требования к безопасности, надёжности и гибкости эксплуатации. Это особенно важно для промышленных и коммерческих объектов, а также для энергетической инфраструктуры, где нарушения в работе электроустановок могут привести к серьёзным последствиям. В таких условиях можно применять автоматические выключатели в литом корпусе серии AV Power (рис. 4), разработанные с учётом актуальных требований к электробезопасности и параметрам работы сетей. Устройства используются для защиты электрических цепей от перегрузок и коротких замыканий и позволяют поддерживать стабильный режим работы оборудования в составе системы электроснабжения.

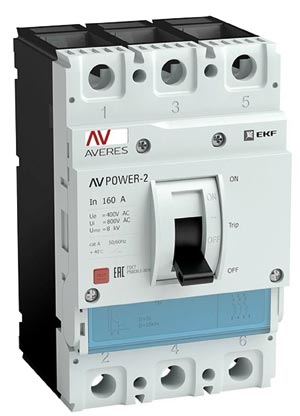

Рис. 4. Автоматический выключатель EKF AV Power

Ключевые технические характеристики AV Power:
- номинальный ток – от 16 до 1600 А;
- номинальное напряжение – до 690 В переменного тока;
- отключающая способность – до 100 кА (в зависимости от модели);
- типы расцепителей – термомагнитный, электронный базовый и электронный продвинутый;
- количество полюсов – 3P и 4P;
- срок службы – до 20 000 коммутационных циклов;
- степень защиты – IP40 (в корпусе), IP20 (без корпуса);
- монтаж – вертикальный или горизонтальный;
- подвод питания – как сверху, так и снизу.

Устройства AV Power производятся с использованием современных материалов и технологий. Они проходят многоуровневый контроль качества и соответствуют международным стандартам IEC 60947‑2 и российским ГОСТ. Это обеспечивает их стабильную работу да­же в самых жестких условиях эксплуатации. Компактная конструкция корпуса AV Power позволяет экономить место в щитах и шкафах. Автоматические выключатели легко монтируются и обслуживаются, что снижает затраты на установку и сервис. Благодаря широкому диапазону номинальных токов и наличию как термомагнитных, так и электронных расцепителей серия AV Power подходит и для стандартных, и для сложных, специфических задач. Электронные расцепители позволяют точно настраивать параметры работы с шагом 1 А, обеспечивая надежную защиту и минимизацию простоев.

К автоматическим выключателям AV Power выпускаются дополнительные аксессуары: расцепители минимального напряжения, независимые расцепители, вспомогательные контакты, моторные приводы, панели. Они помогают легко адаптировать устройство под конкретную задачу и обеспечить удобство эксплуатации. Благодаря электронным расцепителям с регулируемыми параметрами серия AV Power дает возможность построить селективную защиту да­же в сложных многоуровневых системах электроснабжения. Кроме то­го, автоматы с электронным расцепителем легко встраиваются в системы диспетчеризации и могут коммуницировать по протоколу Modbus. Это позволяет полноценно встроить их в АСУ ТП объекта.

Примеры применения автоматических выключателей серии AV Power.

Выполнен проект для крупного медицинского университета. Медицинские учреждения относятся к первой и первой особой категориям надежности электроснабжения, поэтому, разрабатывая проект для ввода, распределения и защиты их электросетей, нельзя допускать ошибок в проектировании. Новое распределительное оборудование с АВР позволяет защитить се­ти, сохранить работоспособность оборудования, не допустив его внезапной остановки, и обеспечить безопасность как пациентов, так и персонала.

Второй пример применения связан с новым логистическим комплексом в Санкт-Петербурге (рис. 5). Здесь перебои в электросети могут вызвать задержку в обработке грузов, отрицательно повлиять на сохранность товаров и спровоцировать аварийные ситуации при работе с тяжелыми отправлениями. В проекте использован ассортимент уст­ройств бренда EKF, а основу силового распределения составили автоматические выключатели в литом корпусе серии AV Power с сопутствующими аксессуарами.

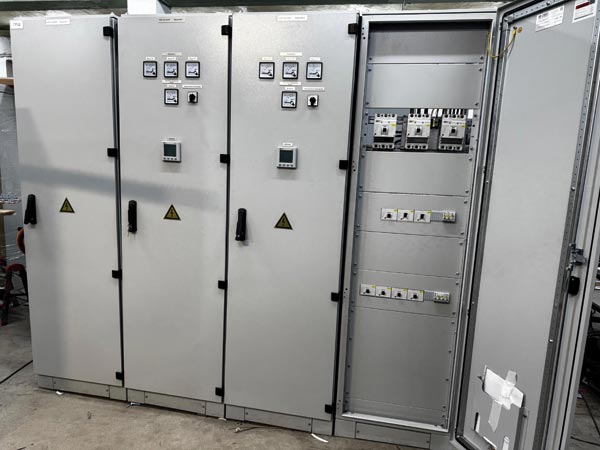

Рис. 5. Автоматизация энергоснабжения логистического комплекса

Наконец, следует упомянуть работу, выполненную для одного из московских театров. В современных театральных постановках применяется сложная система автоматизации сцены, к которой подключено много уст­ройств. Это сценическое освещение, механизм смены декораций, звуковое, музыкальное сопровождение и многое другое. В процессе реализации проекта бы­ло поставлено оборудование для ввода и распределения электричества (ВРУ). В этой системе бы­ли использованы выключатели в литом корпусе с электронным расцепителем AV Power номиналами от 40 А до 630 A (рис. 6). Оборудование используется для обеспечения электроснабжения мощных потребителей в инфраструктуре театра, включая электродвигатели, осветительные приборы и другие установки, а также для организации их защитных функций.

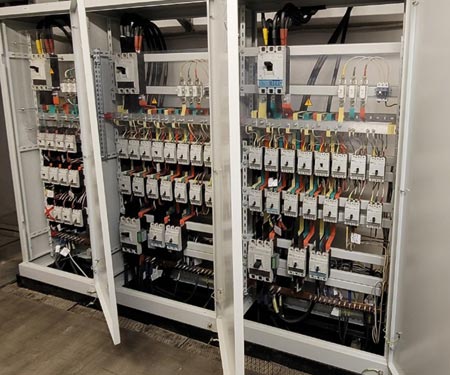

Рис. 6. ВРУ для московского театра

Опубликовано в журнале «ИСУП» № 5(119)_2025
