Рассмотрены магнитострикционные датчики линейных перемещений, способные заменить изделия известных зарубежных брендов.
ООО «ТрейсЛайн», г. Москва
Магнитострикционные датчики линейных перемещений (энкодеры) получили широкое применение при автоматизации производственных процессов. Как следует из названия этих датчиков, в основу их работы положено явление магнитострикции – изменение формы и размеров тела при изменении его магнитного состояния. Магнитострикция проявляется в ферромагнитных материалах – железе, никеле, кобальте и их сплавах, которые используются в таких датчиках для преобразования электрической энергии в механическую:
- генерация токового импульса в датчике создает магнитное поле;
- магнитный позиционер взаимодействует с этим полем, вызывая торсионный импульс;
- торсионный импульс преобразуется в электрический сигнал, точно отображая величину линейного перемещения.
В общем виде магнитострикционный датчик – это измерительное устройство в прочном корпусе, пригодное к эксплуатации в самых жестких условиях. Такие датчики идеально подходят для определения положения в гидроцилиндрах гидравлических и пневматических систем, использующихся во многих отраслях промышленности (машиностроении, металлургии, нефтегазовой, химической, пищевой и др.), а также для мониторинга уровня при высоких давлениях в условиях агрессивной среды. Однако это высокотехнологичные приборы. Раньше такие датчики выпускали и поставляли на российский рынок многие известные зарубежные производители, а в последнее годы остро встал вопрос о замещении этой импортной продукции.
Перечислим основные модели датчиков «ТрейсЛайн».
Стержневые датчики общепромышленного исполнения (рис. 1) предназначены для измерения линейных перемещений в гидроцилиндрах, прессах и автоматизированных системах. Доступны во фланцевом и бесфланцевом исполнениях, могут оснащаться выносным электронным блоком и гибким измерительным элементом.

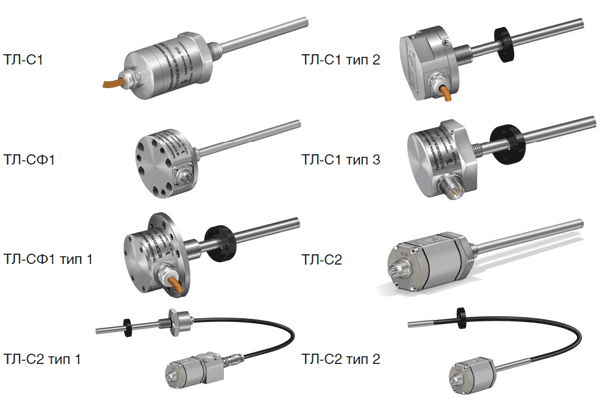

Рис. 1. Стержневые магнитострикционные датчики ТЛ общепромышленного исполнения

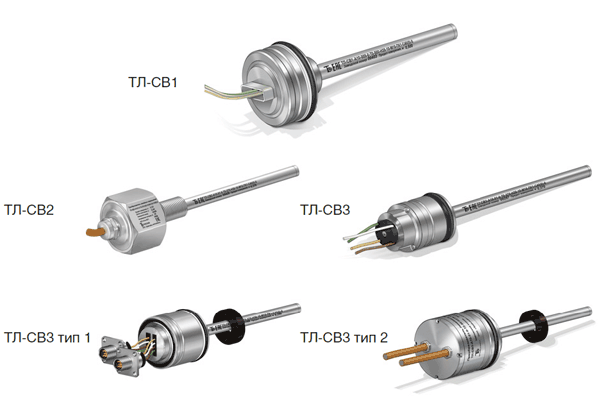

Стержневые встраиваемые (рис. 2) предназначены для работы в условиях ограниченного пространства. Компактные габариты позволяют легко интегрировать датчики в гидроцилиндры, пневмоцилиндры и другие системы, требующие высокой точности измерений при минимальном размере.
Рис. 2. Стержневые встраиваемые магнитострикционные датчики ТЛ

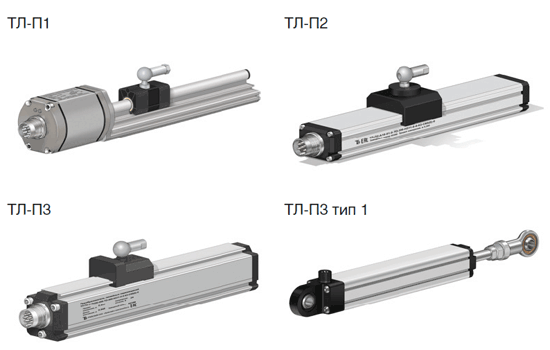

Профильные общепромышленные (рис. 3) используются для измерения линейных перемещений в автоматизированных системах, станках и конвейерных линиях, обеспечивая точность при динамических нагрузках.
Рис. 3. Профильные общепромышленные магнитострикционные датчики ТЛ

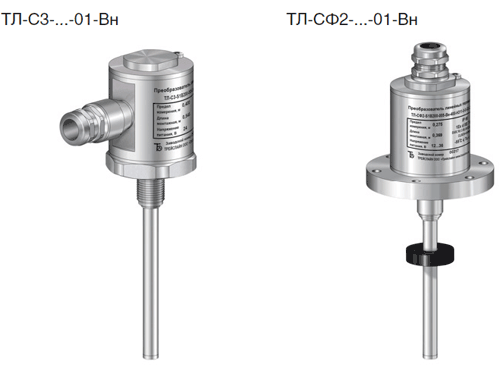

Стержневые взрывозащищенные (рис. 4) разработаны для применения во взрывоопасных зонах, которые бывают, например, в нефтегазовой промышленности и на химических производствах. Обладают высокой степенью защиты от внешних воздействий и имеют соответствующие сертификаты о взрывозащите.
Рис. 4. Стержневые взрывозащищенные магнитострикционные датчики ТЛ
Отечественная альтернатива
Рассмотри серию магнитострикционных датчиков линейного перемещения, разработанных как аналоги продукции Temposonics.

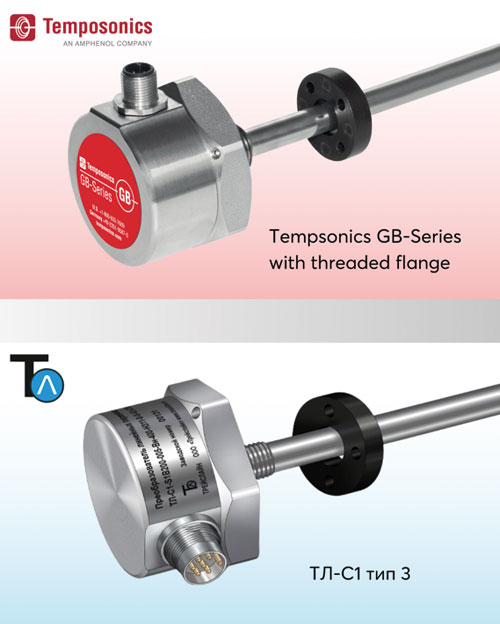

ТЛ-С1 тип 3 (без фланца) – аналог Temposonics GB-Series with threaded flange (рис. 5). Компактный бесконтактный датчик линейного перемещения для ограниченных пространств предназначен для гидро- и пневмоцилиндров, станков. Его резьбовое крепление без фланца упрощает монтаж в гидравлических и пневматических системах. Обеспечивает точность и долговечность в условиях повышенной нагрузки.
Рис. 5. ТЛ-С1 тип 3 (без фланца)

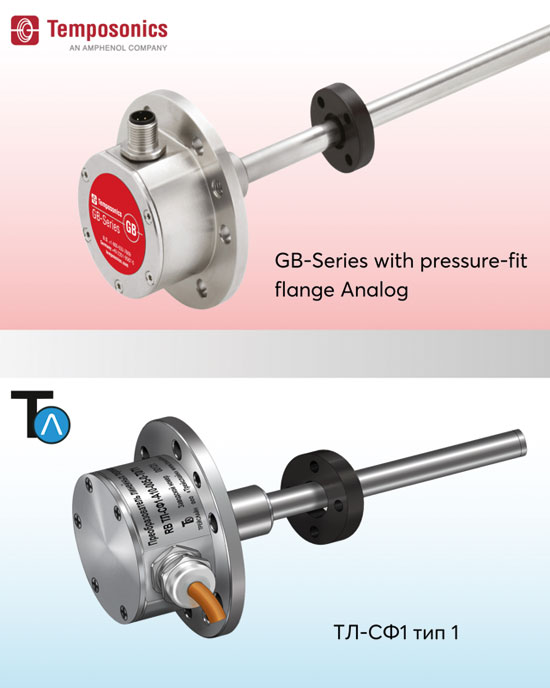

ТЛ-СФ1 тип 1 (с фланцем) – аналог Temposonics GB-Series with pressure-fit flange (рис. 6). Оснащен фланцем для жесткого крепления. Прочный датчик с корпусом из нержавеющей стали, выдерживающий давление до 800 бар. Оптимален для работы в тяжелых промышленных условиях и агрессивных средах.
Рис. 6. ТЛ-СФ1 тип 1 (с фланцем)

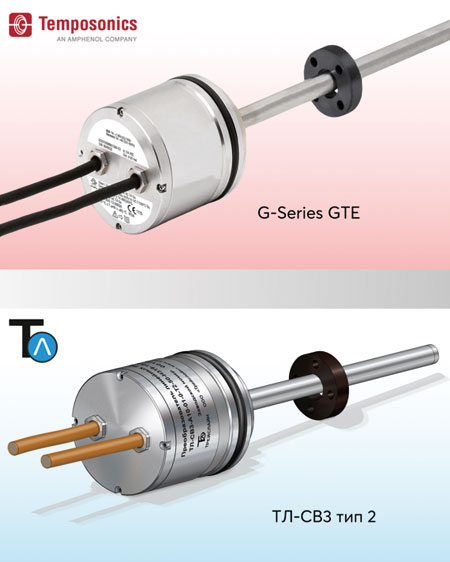

ТЛ-СВ3 тип 2 – аналог Temposonics GTE (рис. 7). Обладает функцией резервирования сигнала, что делает его идеальным выбором для применения в промышленных системах управления. Датчик может применяться в экстремальных условиях. Два независимых измерительных канала обеспечивают бесперебойную работу.
Рис. 7. ТЛ-СВ3 тип 2

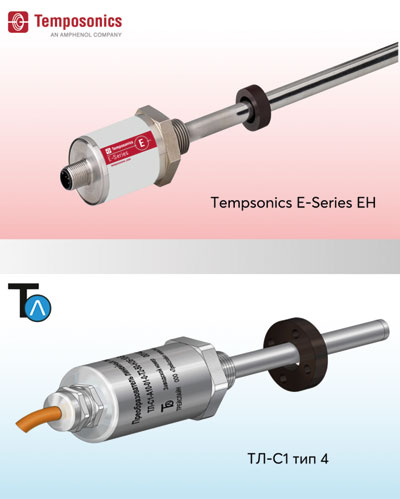

ТЛ-С1 тип 4 – аналог Temposonics E-Series EH (рис. 8). Компактный стержневой датчик для прямого измерения хода штока гидроцилиндра. Корпус из нержавеющей стали, поддержка до 8 магнитов, бесконтактное измерение без износа.
Рис. 8. ТЛ-С1 тип 4

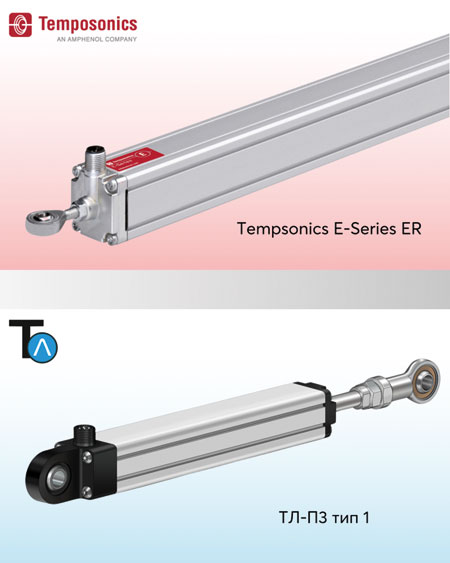

ТЛ-П3 тип 1 – аналог Temposonics E-Series ER (рис. 9). Датчик с направляемым выдвижным штоком для машиностроения, полиграфии и автоматизированных систем. Гибкий монтаж, надежность в экстремальных условиях, высокая точность.
Рис. 9. ТЛ-П3 тип 1
Опубликовано_в журнале «ИСУП» № 1(115)_2025
ООО «ТрейсЛайн», г. Москва,
тел.: +7 (495) 162‑9085,
e‑mail: info@traceline.ru
Иллюстрации предоставлены компанией ООО «ТрейсЛайн»
