В статье рассмотрены особенности конструкции и области применения буйковых уровнемеров, используемых для контроля уровня в технологических процессах. Приведена информация о датчике уровня нового поколения LLT-DS, выпуск которого компанией РИВАЛКОМ запланирован на 2025 год.
ООО «РИВАЛКОМ», г. Набережные Челны
В 2025 году «РИВАЛКОМ» выводит на российский рынок контрольно-измерительных приборов буйковый датчик уровня нового поколения LLT-DS (рис. 1).

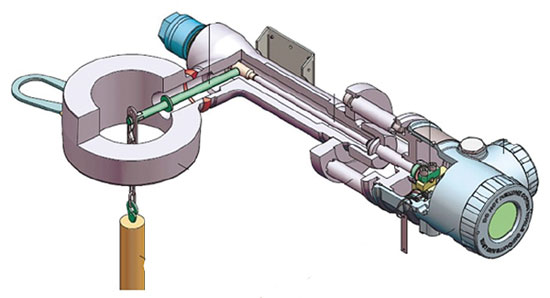

Рис. 1. Конструкция датчика уровня LLT-DS
Применение этих приборов возможно в промышленности, где требуется измерение уровня жидкой среды или раздела двух несмешивающихся сред. Наиболее распространены такие измерения в химической, нефтехимической промышленности и в энергетике. Принцип работы буйковых датчиков уровня заключается в измерении веса неподвижного буйка, погруженного в измеряемую среду. При погружении буйка в жидкость за счет действия силы Архимеда его вес уменьшается пропорционально объему погруженной части. Буек подвешивается напрямую к тензодатчику, либо через торсионную систему передает вес на тензодатчик или магнитный преобразователь.
Механическая система передачи веса буйка к измерительному преобразователю позволяет отдалить его от измеряемой среды, за счет чего появляется возможность эксплуатации датчика уровня при температурах измеряемой среды вплоть до +400 °C. Металлические уплотнения позволяют применять буйковые уровнемеры торсионного типа при давлении до 420 бар. Приборами данного типа можно измерять среды, плотность которых находится в диапазоне от 300 до 2000 кг/м3. По сравнению с приборами с другим принципом измерения датчики уровня буйкового типа дают возможность более точно определять границу раздела сред, поскольку опираются на значения плотности измеряемых сред, а не на их диэлектрическую проницаемость, также это позволяет измерять уровень сред, в которых присутствует эмульсия. Измерение пенящихся продуктов тоже не составляет проблемы для буйковых уровнемеров.
К слабым сторонам этого метода можно отнести недостаток, свойственный всем контактным и механическим приборам, – трудности в измерении кристаллизующихся и коррозионных сред. Первые образуют налипание на чувствительном элементе прибора, и с этим можно бороться, проводя его полировку. Измерение коррозионных сред часто вызывает разрушение чувствительного элемента или торсионной системы с последующим выходом датчика из строя, но и это можно предотвратить путем покрытия буйка специальными инертными к коррозионной среде составами или применяя коррозионно-стойкие сплавы. Влияние турбулентности на чувствительный элемент тоже можно отнести к недостаткам буйкового принципа. Но и его влияние можно нивелировать, применив выносную камеру или опускную трубу. Компания «РИВАЛКОМ» в комплекте со своими приборами может поставить выносные камеры и опускные трубы любых конфигураций под любые условия эксплуатации (рис. 2).

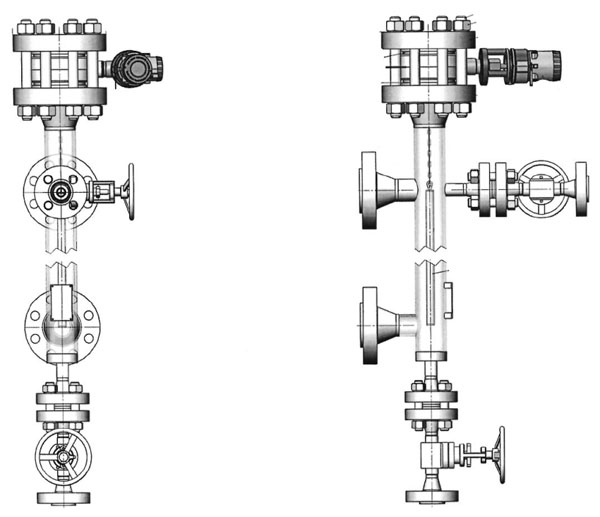

Рис. 2. Датчик уровня LLT-DS с камерой уровнемерной выносной LGB-…BC
Уровнемеры LLT-DS могут быть выполнены из широкого перечня материалов в зависимости от требуемых условий. Самым универсальным материалом, применяемым в буйковых датчиках уровня, является нержавеющая сталь марки 316L, известная отличным соотношением химической стойкости и стоимости. Выбор алюминиевого или нержавеющего блока электроники перекрывает весь возможный спектр применения прибора в зависимости от параметров и условий окружающей среды, а наличие дисплея позволяет получать на месте информацию об измеряемых параметрах.
Выполнив правильную калибровку прибора для рабочих условий эксплуатации, можно добиться погрешности в 0,25 % от диапазона измерений.
Опубликовано_в журнале ИСУП № 6(114)_2024
Д. Ю. Вицин, руководитель ТКО,
ООО «РИВАЛКОМ», г. Набережные Челны,
тел.: +7 (8552) 910-911,
e-mail: mail@rivalcom.ru
Иллюстрации предоставлены компанией ООО «РИВАЛКОМ»
