В статье рассказано о работе НПО «Горизонт Плюс», в том числе об изменениях, связанных с увеличением линейки производимой продукции. Представлены наиболее популярные датчики тока серии ПИТ и напряжения серии ПИН.
ООО «НПО «Горизонт Плюс», г. Истра, Московская обл.
За 26 лет деятельности и особенно за последнее время компания НПО «Горизонт Плюс» значительно увеличила линейку разработанной и выпускаемой продукции. Количество производимых датчиков измерения тока, напряжения, датчиков активной мощности, токоизмерительных клещей, адаптеров уже превышает две сотни различных модификаций. С одной стороны, это хороший показатель степени развития компании, но с другой – переход на новый уровень, что требует перестройки и совершенствования процессов внутри фирмы.
Рис. 1. Датчик тока ПИТ‑5/30‑УА-П для монтажа на печатную плату, с обеспечением гальванической развязки
Рис. 2. Датчик тока ПИТ-ххх-УА-П15 для бесконтактного измерения тока до 150 А, с диаметром отверстия под токовую шину 15 мм
Поскольку любые приборы, разрабатываемые предприятием, предназначены для использования у потенциальных потребителей, необходимо, чтобы вся линейка продукции была легко доступна этим потребителям, прозрачна для заказа или консультаций. Для этих целей необходимо было перестроить работу предприятия, что, в свою очередь, потребовало проведения ряда структурных изменений, совершенствования процессов внутреннего и наружного документооборота, корректировки и систематизации конструкторско-технологической документации и т. д.
Начиная с 2020 года компания системно проводила эту работу. Промежуточным итогом этой деятельности стала сертификация в 2022 году самой большой группы выпускаемых приборов – датчиков (преобразователей) тока серии ПИТ, которые позволяют измерять различные виды тока в широком диапазоне, с гальванической развязкой цепей входа и выхода. По результатам проведенных испытаний все датчики тока ПИТ (от единиц миллиампер до десятков килоампер) были сертифицированы и внесены в Государственный реестр средств измерений РФ под номером 74910‑19.
Рис. 3. Датчик тока ПИТ-ххх-УА-Б14 для измерения тока до 300 А, с диаметром отверстия под токовую шину 14 мм и возможностью крепления в блок с помощью DIN-рейки
Рис. 4. Датчик тока ПИТ-ххх-Т‑4/20‑Б60‑Ш для измерения тока до 3000 А и с диаметром отверстия под токовую шину 60 мм
Еще больше года понадобилось специалистам компании, чтобы провести испытания и сертифицировать все разработанные приборы серии ПИН, предназначенные для измерения напряжения. В 2024 году датчики измерения напряжения с измерительным диапазоном от 1 до 6000 В были внесены в Госреестр СИ РФ под номером 75210‑19.

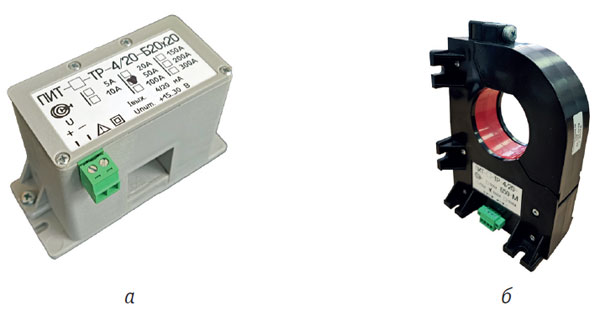

Рис. 5. Разъемные датчики тока, которые не требуют демонтажа токовой цепи и крепятся непосредственно на токовой шине: а – ПИТ-ххх-ТР‑4/20‑Б20х20 с отверстием под токовую шину 20 × 20 мм и диапазоном измерения тока 300 А; б – ПИТ-ххх-ТР‑4/20‑Б50‑М для крепежа на шине диаметром до 50 мм, диапазон измерения 1000 А

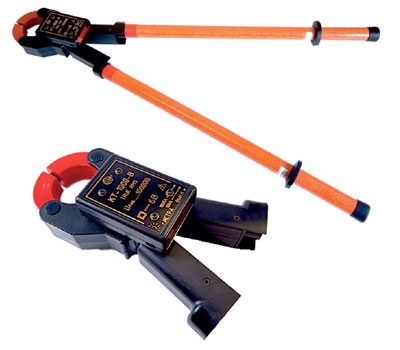

Рис. 6. Разъемный датчик тока в виде высоковольтных токовых клещей КТ‑1000‑В для измерения тока до 1000 А при напряжении на шине до 10 000 В
В результате выполненных разработок датчики тока и напряжения, датчики активной мощности и токовые клещи, выпускаемые НПО «Горизонт Плюс», применяются при решении измерительных и автоматизационных задач в различных отраслях, включая авиационную промышленность, электроэнергетику, судостроение, электроприводную технику, а также при создании автоматизированных систем управления предприятиями и технологическими процессами.
Приборы используются в том числе как функциональные аналоги средств измерений зарубежного производства. В статье приведены наименования и внешний вид наиболее распространенных моделей датчиков, применяемых для замены аналогичных импортных изделий (рис. 1–8).

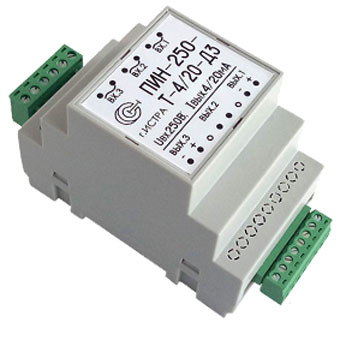

Рис. 7. Датчик ПИН-ххх-Т‑4/20‑Д3 для измерения 3‑фазного напряжения до 400 В; True-RMS и возможность крепежа на DIN-рейку

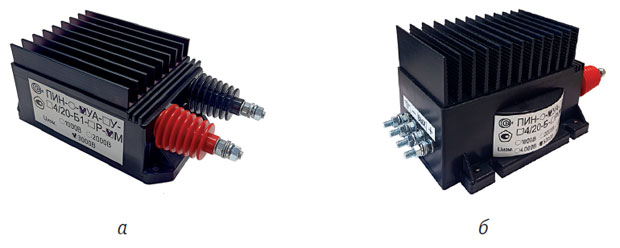

Рис. 8. Датчики напряжения: а – ПИН-ххх-УА-Б1‑М для измерения 3000 В при напряжении пробоя 9 кВ; б – ПИН-ххх-УА-Б‑М для измерения 6000 В при напряжении пробоя 13 кВ
Опубликовано_в журнале ИСУП № 5(113)_2024
Г. Я. Портной, к. т. н.,
ООО «НПО «Горизонт Плюс»,
г. Истра, Московская обл.,
тел.: +7 (929) 924‑8104,
e-mail: sensor@gorizont-plus.ru
Иллюстрации предоставлены компанией ООО «НПО «Горизонт Плюс»
