В статье представлены новые вторичные измерительные приборы щитового исполнения серии Ш932, разработанные и серийно изготовляемые НПФ «Сенсорика». Приборы способны заменить изделия зарубежных марок и устаревшее отечественное оборудование.
НПФ «Сенсорика», г. Екатеринбург
Научно-производственная фирма (НПФ) «Сенсорика» уже 32 года занимается выпуском оборудования КИПиА. В статье рассматриваются новые вторичные измерительные приборы щитового исполнения серии Ш932, запущенные в производство в 2022–2023 годах. Приборы призваны заменить изделия зарубежных производителей, а также устаревшее отечественное оборудование.
Щитовые вторичные (то есть работающие непосредственно с датчиками или иными источниками сигналов) приборы используются во многих сферах хозяйства: в энергетике, в том числе атомной, в промышленности (металлургии, нефтегазовой и других отраслях), в жилищно-коммунальном хозяйстве, на объектах транспорта, в сельском хозяйстве и т. д.
Вторичные приборы – важный элемент промышленного оборудования, который обеспечивает необходимое качество технологических процессов и безопасность эксплуатации. За последние годы ООО НПФ «Сенсорика» значительно расширило линейку выпускаемых вторичных приборов Ш932 (рис. 1). Кроме давно выпускаемых Ш932.1, Ш932.2, освоены новые типы приборов: Ш932.1Е, Ш932.1У, Ш932.1К2.

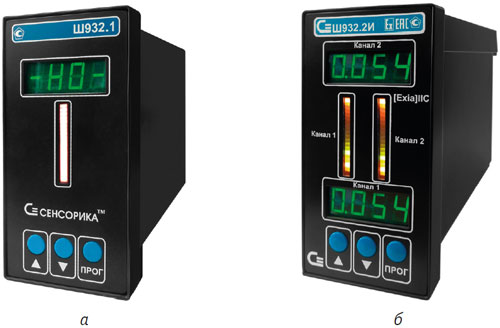

Рис. 1. Примеры вторичных измерительных приборов серии Ш932: а – Ш932.1; б – Ш932.2И
Вторичные приборы серии Ш932 предназначены для преобразования датчиковых сигналов различного типа в аналоговый и цифровой сигналы, для индикации измеренных параметров, сигнализации при отклонении измеряемой величины от заданных значений, а также для питания датчиков стабилизированным напряжением постоянного тока. Могут использоваться для регулирования различных технологических процессов.
При разработке новых приборов особое внимание было уделено возможностям замены старых изделий с сохранением монтажа и схем подключения.
Новые вторичные измерительные приборы, входящие в линейку Ш932, являются современными микропроцессорными устройствами и имеют универсальный измерительный вход для работы со следующими типами датчиков/сигналов:
- термопреобразователями сопротивления (ТС) 50 М, 100 М, Cu 50, Cu 100, 50 П, 100 П, Pt 50, Pt 100, 53 М гр. 23, 46 П гр. 21, 100 Н;
- термопарами (ТП) DIN (L), ХК (T)/DIN, ХА (K), ХК (L), МК (T), ЖК (Y), НН (N), ВР (А-1), ВР (А-2, А-3), ПР (В), ПП (S, B), ПП (R);
- сигналами постоянного тока (I) 0…5 мА, –5…5 мА, 0…20 мА, –20…20 мА, 4…20 мА;
- сигналами напряжения постоянного тока (U) 0…75 мА, 0…100 мВ, –75…75 мВ, 0…200 мВ, –200…200 мВ, 0…1 В, –1…1 В, –10…10 мВ, –20…20 мВ, –100…100 мВ, –400…400 мВ, –800…800 мВ, 0…10 В, –10…10 В, 2…10 В;
- сигналами активного сопротивления (R) 0…1000 Ом, 0…2000 Ом, 0…4000 Ом.
Другие преимущества:
- высокая точность (класс точности 0,1);
- возможность перепрограммирования (с передней панели или дистанционно по цифровым интерфейсам) типа датчика/сигнала и диапазона измерения;
- наглядная интерфейсная панель: кроме светодиодной цифровой индикации есть аналоговая светодиодная индикация в виде линейной или круговой шкалы; цвет индикации можно выбрать;
- сменные шкалы с обозначением физических величин и диапазона измерения; предусмотрена подсветка шкалы;
- различные варианты питания: ~6 В, ~12 В, =24 В, а также 80…270 В постоянного или переменного тока;
- различные варианты выходного аналогового сигнала (с возможностью перепрограммирования) – 0…5, 0…20, 4…20 мА;
- сигнализация по заранее установленным значениям (до 4 уставок);
- до четырех релейных выходов;
- цифровой интерфейс RS-485, протокол Modbus RTU;
- встроенный источник питания датчика (для работы с датчиком по «токовой петле»).
Приборы серии Ш932 относятся:
- по устойчивости к механическим воздействиям при эксплуатации – к группе исполнения М6 по ГОСТ 17516.1-90;
- по устойчивости к электромагнитным помехам в соответствии с ГОСТ 32137-2013 – к группам исполнения III или IV (для приборов в атомном исполнении), критерий качества функционирования А;
- к I категории сейсмостойкости по НП-031-01 и к группе исполнения 3 по PД 258 18-87;
- в соответствии с ГОСТ 15150-69 – к климатическому исполнению УХЛ5.1 (для температуры окружающего воздуха от –10 до +55 °C).
Вторичные измерительные приборы серии Ш932 выпускаются в стальных штампованных корпусах, отличаются высокой механической прочностью и надежностью, срок их службы достигает 30 лет. Со стороны лицевой панели имеют степень защиты от пыли и влаги IP54, остальной корпус – IP40. Кроме того, в соответствии с требованиями ГОСТ 25 804.3-83 приборы выдерживают воздействие 9-балльного землетрясения по шкале MSK-64.
Вторичные измерительные приборы серии Ш932 сертифицированы в качестве средства измерения (СИ) и включены в государственные реестры СИ России, Казахстана и Беларуси. Имеют декларацию о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
В течение 2023 года в серийное производство были запущены модели Ш932.1Е, Ш932.91У и Ш932.1К2. Остановимся на них более подробно.
Универсальные приборы Ш932.1Е
Предназначены для измерения и регулирования технологических процессов в различных отраслях промышленности, в том числе атомной. Имеют стальной штампованный корпус с размерами евростандарта: 96 × 48 × 143 мм (рис. 2).

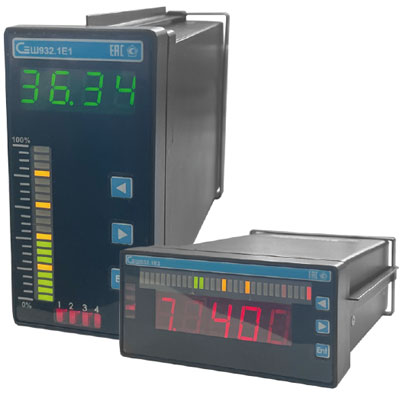

Рис. 2. Универсальные вторичные измерительные приборы Ш932.1Е
Выпускаются в нескольких модификациях с одинаковыми техническими характеристиками и разным интерфейсом. Ш932.1Е1 имеет четырехразрядный цифровой индикатор (8 мм), дискретно-аналоговую линейную шкалу и вертикальную ориентацию лицевой панели. Ш932.1Е2 имеет четырехразрядный цифровой индикатор (20 мм), дискретно-аналоговую линейную шкалу и горизонтальную ориентацию лицевой панели. Ш932.1Е3 снабжен пятиразрядным цифровым индикатором (10 мм) и дискретно-аналоговой линейной шкалой, ориентация лицевой панели горизонтальная (рис. 3).
Исполнения: общепромышленное, атомное (повышенной надежности).

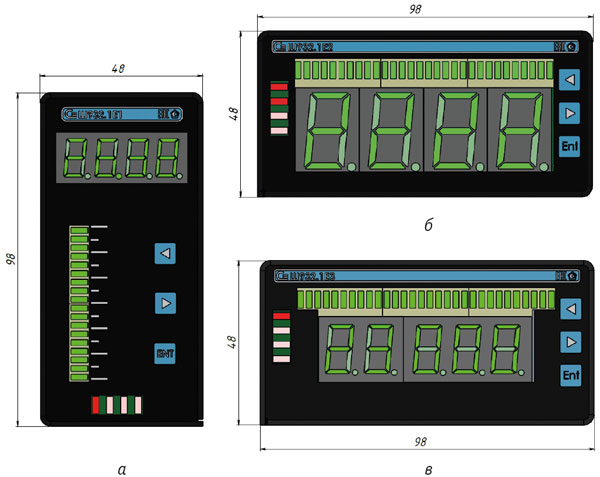

Рис. 3. Варианты лицевой панели: а – Ш932.1Е1, б – Ш932.1Е2; в – Ш932.1Е3
Одноканальные узкопрофильные приборы Ш932.1У
Предназначены для измерения силы и напряжения постоянного тока (модификация АВ) и температуры (модификация Т), а также для сигнализации об отключении измеряемой величины от заданных значений. Могут использоваться в системах контроля и регулирования технологических процессов.
Выпускаются в двух модификациях (АВ и Т) и в нескольких конструктивных исполнениях (каждая модификация), которые различаются органами индикации и габаритными размерами (рис. 4):
- Ш932.1У1 имеет цифровой индикатор и дискретно-аналоговую линейную шкалу, горизонтальную или вертикальную ориентацию лицевой панели; габариты по корпусу – 130 × 30 × 97 мм;
- Ш932.1У2 снабжен цифровым индикатором и дискретно-аналоговой линейной шкалой. Горизонтальная ориентация лицевой панели, габариты по корпусу – 150 × 28 × 173 мм;
- Ш932.1У3 имеет один основной и два дополнительных цифровых индикатора (значения уставок), дискретно-аналоговую линейную шкалу. Горизонтальная ориентация лицевой панели, габариты по корпусу – 156 × 28 × 173 мм.
Исполнения: общепромышленное, атомное (повышенной надежности).

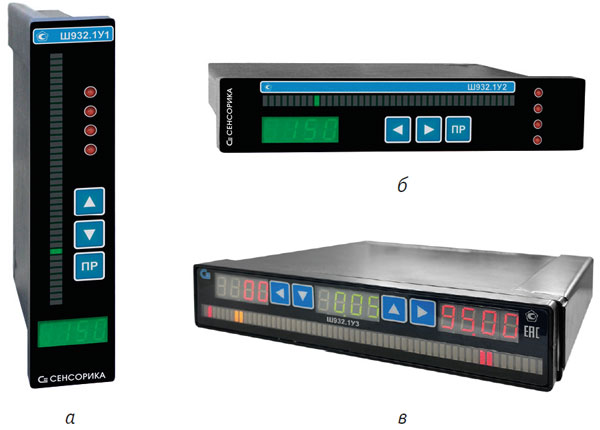

Рис. 4. Узкопрофильные вторичные приборы Ш932.1У разных конструктивных исполнений: а – Ш932.1У1; б – Ш932.1У2; в – Ш932.1У3
Одноканальные круглошкальные приборы Ш932.1К2
Предназначены для измерения, сигнализации и автоматического регулирования (рис. 5). Могут использоваться в системах контроля и автоматического регулирования технологических процессов в различных областях промышленности, а также в системах защиты технологического оборудования АЭС.

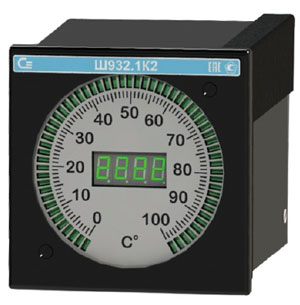

Рис. 5. Одноканальный круглошкальный прибор Ш932.1К2
Выпускаются в двух модификациях: для измерения силы и напряжения постоянного тока (ампервольтметр – АВ) и для работы с датчиками температуры (измеритель температуры – Т).
Индикация реализована в виде цифрового четырехразрядного светодиодного индикатора и круговой дискретно-аналоговой шкалы шириной 5 или 10 мм.
Сменные шкалы (с подсветкой) могут поставляться со значениями диапазона измерения и наименованием измеряемой величины.
Габариты:
- лицевая панель – 100 × 100 мм;
- корпус – 78 × 90 мм;
- вырез в щите – 92 × 92 мм.
Исполнения: общепромышленное, атомное (повышенной надежности).
Основные параметры щитовых вторичных приборов приведены в табл. 1.

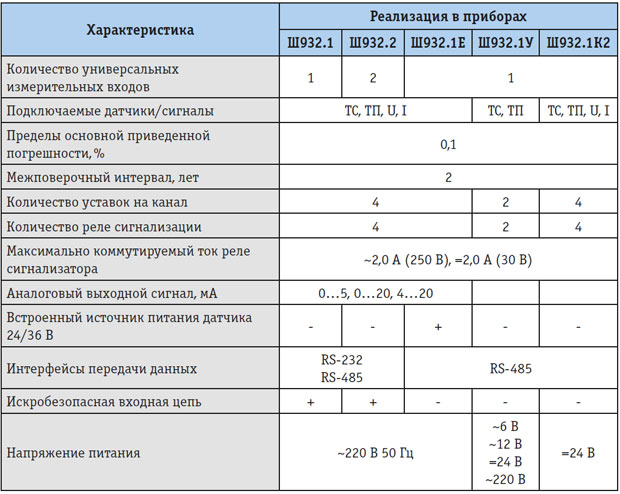

Таблица 1. Основные характеристики новых щитовых вторичных измерительных приборов Ш932
Опубликовано_в журнале ИСУП № 4(112)_2024
С. В. Якунцев, технический директор,
Е. В. Пеннер, начальник КБ,
НПФ «Сенсорика», г. Екатеринбург,
тел.: +7 (343) 287-0080,
e-mail: mail@sensorika.ru
Иллюстрации предоставлены компанией ООО НПФ «Сенсорика»
