В статье приведено описание оборудования для проектов по установке узлов дистанционного учета и контроля потребления воды, тепла, нефти и газа на объектах различного масштаба и назначения. Основой для создания таких узлов учета стали автономные (батарейные) GSM/NB-IoT-логгеры PROMODEM. Эти устройства снимают показания с расходомеров, датчиков давления и температуры, а затем отправляют накопленные архивы измерений через сотовый интернет в диспетчерский центр. Доступ к отчетам в виде графиков и таблиц можно получить через веб-интерфейс системы диспетчеризации PROMODEM CLOUD. Система позволяет оперативно получать данные о потреблении ресурсов и следить за состоянием оборудования. Внедрение узлов учета на основе логгеров PROMODEM может быть полезно для компаний, ответственных за эксплуатацию различных объектов, включая промышленные предприятия, коммунальные службы и управляющие компании.
ООО «Аналитик-ТС», г. Москва
Автономные логгеры PROMODEM в составе узлов учета и контроля
Логгеры PROMODEM представляют собой промышленные устройства для сбора, контроля, накопления и передачи данных от различных датчиков и устройств. Они обеспечивают возможность отображения и последующего анализа полученных сведений в диспетчерском центре.

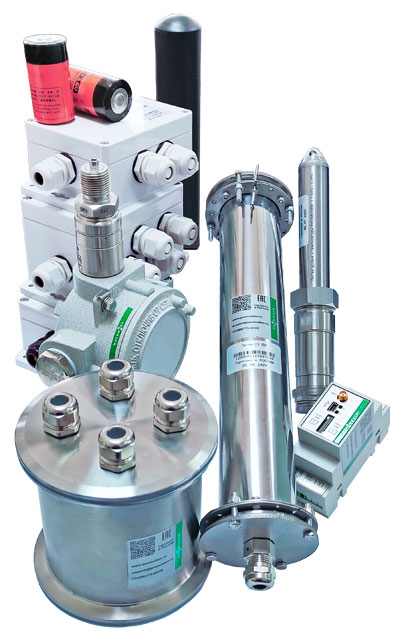

Рис. 1. Устройства PROMODEM для удаленной диспетчеризации
Одной из ключевых особенностей логгеров PROMODEM является их способность работать как от внешнего питания, так и автономно благодаря встроенной батарее. Это позволяет эксплуатировать их в условиях нестабильного или отсутствующего электропитания, что расширяет область их применения.
Устройства можно использовать в разных сферах тепловодоснабжения, газораспределения, ЖКХ, потребления ресурсов и гидрологии – от промышленной автоматизации до научных исследований. Различные исполнения и совместимость с широким спектром измеряющих устройств позволяют внедрять их на объекты различного масштаба и назначения. Это могут быть магистральные трубопроводы, водохранилища, реки, скважины, подвалы, подъезды в домах, квартиры и офисы.
Работа логгеров с датчиками и устройствами
Логгеры PROMODEM обладают широкой совместимостью с различными типами датчиков и устройств и поддерживают подключение сразу нескольких приборов. Возможности подключения:
- аналоговые выходные сигналы 4–20 мА или 0,4–2 В;
- цифровой интерфейс RS-485/RS-232 с поддержкой протокола Modbus RTU;
- термосопротивления Pt100, Pt500 и Pt1000;
- импульсные расходомеры и счетчики;
- дискретные датчики.
Принцип работы
Логгеры PROMODEM с заданной частотой запитывают подключенные к ним устройства, снимают показания, проверяют измеренные значения на пользовательские допустимые пределы и архивируют их во внутренней памяти.
По установленному расписанию логгеры передают накопленные архивы измерений в диспетчерский центр через привычные каналы связи GPRS или интернет. В логгер можно установить сим-карту любого оператора связи или сразу две сим-карты – для автоматического переключения на резервного оператора и обратно.
При возникновении аварийной ситуации на узле учета или контроля, например, при срабатывании датчика сигнализации или выходе контролируемых параметров за пределы допустимых значений, логгер PROMODEM незамедлительно информирует диспетчера и дублирует аварийное сообщение по СМС и электронной почте вне штатного расписания.
В диспетчерском центре полученные архивы измерений и аварийные события отображаются в виде графиков и отчетов через веб-интерфейс системы диспетчеризации PROMODEM CLOUD, через который также можно перенастраивать режимы работы логгера. Система может быть бесплатно развернута на сервере заказчика или предоставлена в виде облачного сервиса PROMODEM с доступом через личный кабинет.
Надежность и безопасность в различных условиях эксплуатации
Логгеры PROMODEM производятся в различных исполнениях – со степенью защиты корпуса от IP65 до IP68. Этот уровень защиты обеспечивает работу устройств в самых суровых условиях, предохраняя их от пыли, влаги и других внешних факторов. Стандартная температура эксплуатации логгеров – от –35 до +70 °C, что позволяет использовать их в широком диапазоне климатических условий. Но некоторые модели могут работать при экстремальных температурах –45…+70 °C или –10…+90 °C, что допускает применение при пониженных и повышенных температурах.
Типы логгеров PROMODEM для любых узлов учета и контроля
Модельные линейки отличаются друг от друга областью применения, степенью защиты корпуса, диапазоном рабочих температур, типом питания, рекомендуемой частотой передачи показаний в диспетчерский центр, а также возможностью подключения различных типов расходомеров, датчиков и устройств (табл. 1).

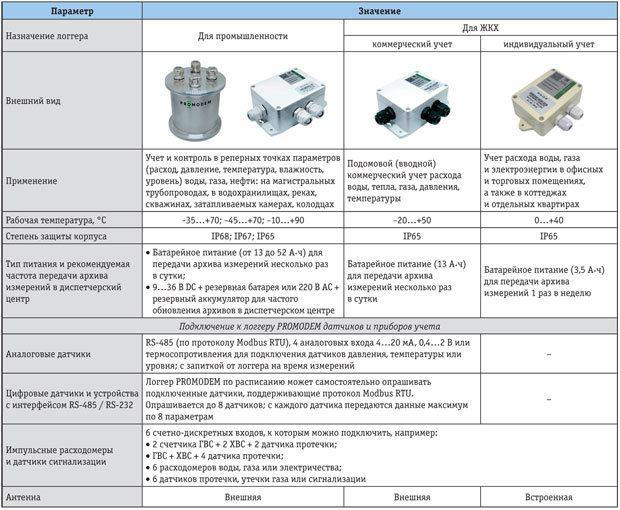

Таблица 1. Типы логгеров PROMODEM (увеличить изображение)
Специальные варианты исполнения логгеров
С опорой на опыт применения логгеров PROMODEM были разработаны специальные модели, подходящие под конкретные задачи. Их описание приведено в табл. 2.

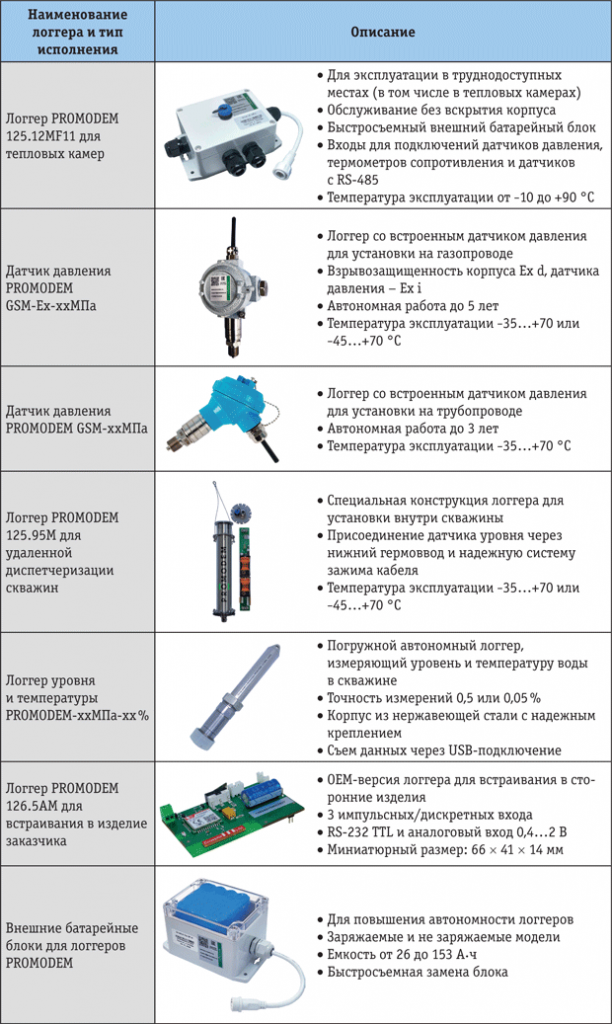

Таблица 2.Логгеры PROMODEM: специальные варианты исполнения
Контроллеры PROMODEM для управления клапанами и реле
Контроллеры PROMODEM SV (рис. 2) – это устройства, предназначенные для автоматического управления клапанами или реле в настраиваемом автономном или онлайн-режиме. Управление происходит на основе событий на сигнальных входах (импульсных, дискретных или аналоговых) или через онлайн-подачу Modbus-команд диспетчером через встроенный в контроллер GSM-модем.

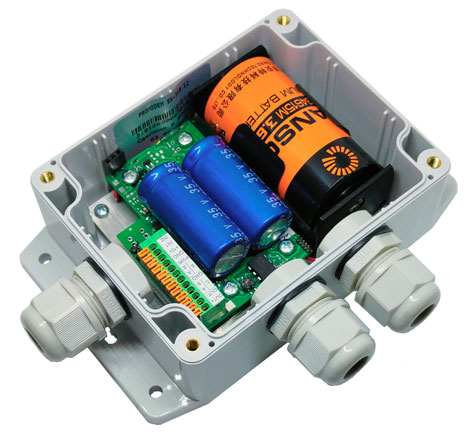

Рис. 2. Контроллер PROMODEM для управления клапанами и реле
Поддерживаемые управляющие устройства:
- клапан – бистабильный / нормально открытый (НО) / нормально закрытый (НЗ);
- реле – бистабильное / нормально разомкнутое (НР) / нормально замкнутое (НЗ);
- характеристика нагрузки – до 20 Вт (24 В);
- тип нагрузки – индуктивная/активная.
Режимы управления:
- прямое управление – «открытие/закрытие» при локальном подключении (через интерфейс RS-485) или дистанционно (через встроенный GSM-модем), с помощью подачи команд по Modbus RTU;
- по событию – однократная реакция контроллера «открытие/закрытие» по событию на сигнальном входе контроллера (дискретном или аналоговом);
- поддержание режима работы – автономное поддержание системы в рабочей зоне путем открытия и закрытия по событиям на сигнальных входах контроллера.
Система диспетчеризации PROMODEM CLOUD
Бесплатная система диспетчеризации PROMODEM CLOUD BOX или облачный сервис PROMODEM CLOUD предоставляют диспетчеру готовую информацию в виде формализованных графических и табличных отчетов и обеспечивают его удобными инструментами мониторинга объектов, оперативного реагирования на нештатные ситуации и гибкой настройкой узлов учета через веб-интерфейс личного кабинета.
База исходных данных построена на основе PostgreSQL или Microsoft SQL Server, что позволяет легко интегрировать и настроить забор данных в SCADA-системы пользователя через прямые обращения к базе данных или с использованием OPC-сервера PROMODEM.
Преимущества:
- визуальное представление оборудования на интерактивной карте с возможностью перехода в режим детального просмотра состояния каждого из узлов учета;
- оператор диспетчерского пункта имеет возможность вывести в едином окне все или выборочные характеристики контролируемых объектов в виде графика за требуемый промежуток времени с автоматическим обновлением информации;
- визуальная и звуковая сигнализация аварийных событий на диспетчерском компьютере дублируется автоматической отправкой сообщений на заданные е-mail-адреса, а также номера телефонов диспетчера и работников службы эксплуатации по СМС (рис. 3, 4).

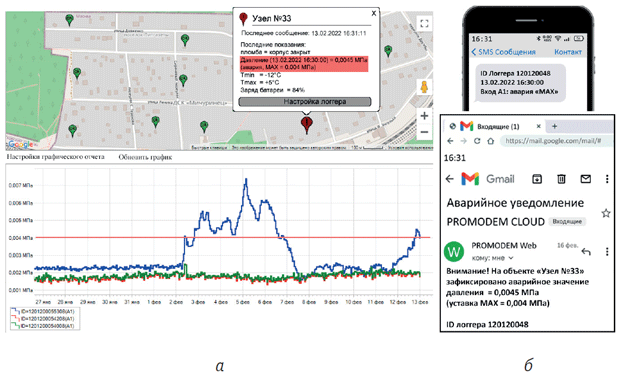

Рис. 3. Извещение в случае аварийных событий: а – индикация на веб-карте системы диспетчеризации PROMODEM CLOUD; б – аварийные сообщения, разосланные по e-mail и СМС на телефоны сотрудников

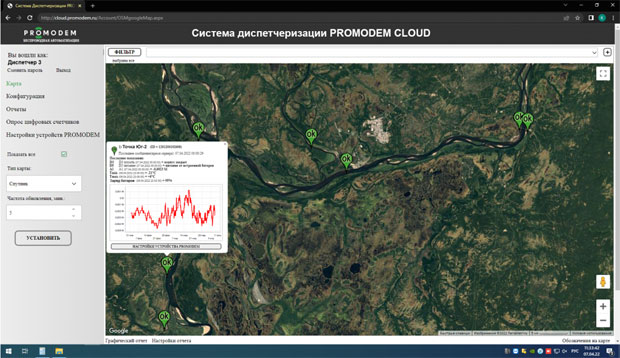

Рис. 4. Мониторинг объектов и аварийных событий в режиме интерактивной карты с оперативным выводом мини-отчета по интересующему объекту – через веб-интерфейс системы диспетчеризации PROMODEM CLOUD
Возможности:
- дистанционная перенастройка режимов работы логгеров и модемов;
- формирование отчетов показаний за заданный период как по одному объекту, так и по нескольким выборочным объектам сразу;
- отдельные отчеты по аварийным событиям, заряду батарей, технологическим сообщениям логгеров и датчиков PROMODEM;
- выгрузка отчетов в сторонние программы обработки данных (Excel, PDF и др.), а также сразу на печать;
- администрирование учетных записей с возможностью ограничения прав доступа.
Также возможности ПО логгеров PROMODEM перечислены в табл. 3.

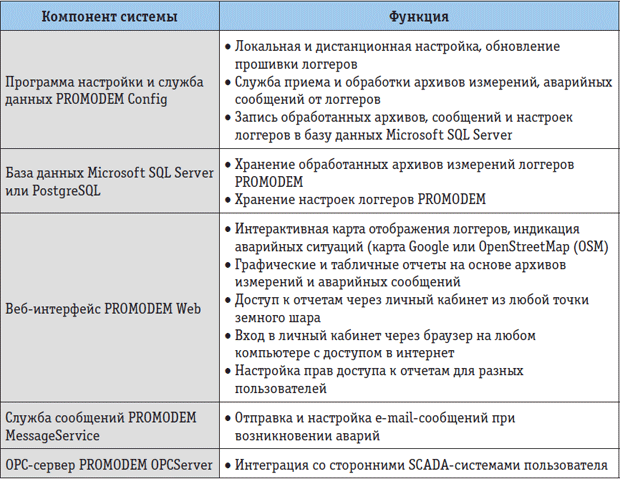

Таблица 3. Состав и описание системы диспетчеризации PROMODEM CLOUD BOX
