Диспетчеризация лифтового оборудования: рекомендации «СДК Кристалл»

Представлены решения, разработанные санкт-петербургской компанией «СДК Кристалл» для построения систем управления и диспетчеризации (АСУД): комплекс «Кристалл-S1» на базе локальной сети и сети интернет, комплекс «Кристалл GSM» на базе сетей сотовых операторов, автономные комплексы «Кристалл-331RS» и другие разработки.

ООО «СДК Кристалл», г. Санкт-Петербург

скачать pdf >>

Компания ООО «СДК Кристалл» известна как разработчик АСУД – автоматизированных систем управления и диспетчеризации, которые позволяют осуществлять контроль и управление оборудованием инженерных систем городского хозяйства. Массовое распространение системы компании «СДК Кристалл» получили в жилых комплексах и административных зданиях, где с их помощью реализуется диспетчеризация лифтов, подъемных платформ, инженерных систем и зон безопасности для маломобильных граждан.

Все указанные АСУД строятся на ба­зе решения «Средства диспетчерского контроля «Кристалл» («СДК Кристалл»), которое представляет собой программно-технический комплекс. В составе этого комплекса присутствуют все необходимые для функционирования системы элементы: пульты диспетчера с установленным программным обеспечением, блоки контроля, переговорные устройства, формирователи сигналов и пульты служебной связи различного ти­па и назначения. Полный набор оборудования, которым располагает «СДК Кристалл», дает возможность строить системы разной степени сложности, как централизованные, так и автономные (локальные).

Централизованные АСУД

Многоуровневая централизованная система диспетчеризации «Кристалл-S1» (рис. 1) является наиболее универсальным инструментом как по набору функций и оборудования, так и с точки зрения реализации возможностей каналов связи.

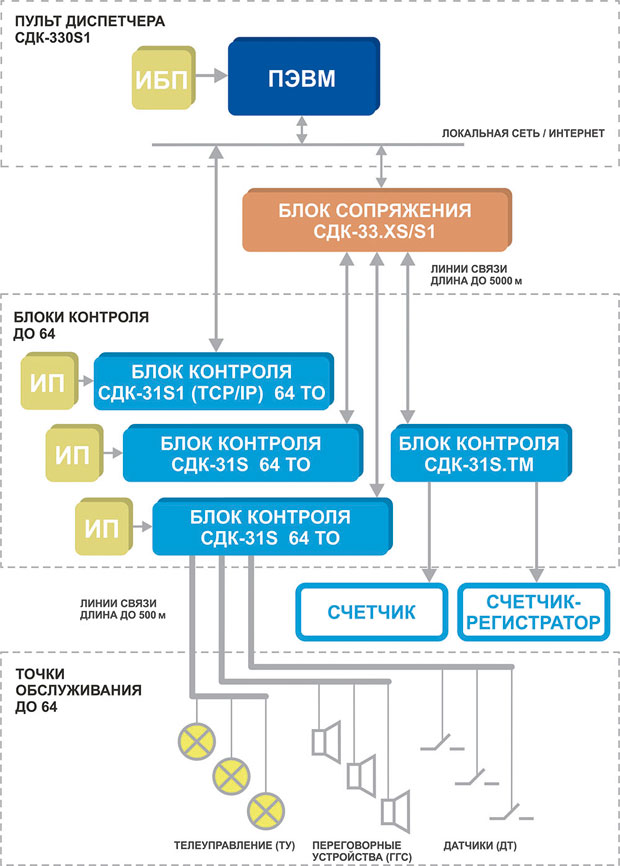

Рис. 1. Функциональная схема системы диспетчеризации «Кристалл-S1»

В целом система способна обслуживать 4096 точек. Строится на ба­зе двухпроводной линии, локальной се­ти или се­ти интернет. В состав АСУД «Кристалл-S1» входят:
- пульт диспетчера СДК-330S1 (персональный компьютер и установленное на нем ПО «Кристалл»);
- блоки сопряжения СДК-33S/S1 для подключения блоков контроля к пульту диспетчера по двухпроводной линии;
- блоки контроля СДК-31S1 (TCP/IP) и СДК-31S (двухпроводная линия);
- оконечное оборудование громкоговорящей связи СДК-029.

Пульт СДК-330S1, установленный в диспетчерском пункте, обеспечивает взаимодействие диспетчера с точками обслуживания. Подключается к локальной се­ти или к интернету. В систему может входить до 64 блоков контроля. К каждому из них можно подключить до 64 точек обслуживания (дискретные датчики, объекты телеметрии, оконечное оборудование диспетчерской связи).

Централизованные системы ти­па «Кристалл GSM» отличаются тем, что блоки контроля такой системы взаимодействуют с пультом диспетчера через се­ти операторов сотовой связи. Пульт диспетчера подключается к се­ти интернет для обмена данными с блоками контроля. Голосовая связь осуществляется по GSM-каналу.

Локальные АСУД

В числе автономных/локальных комплексов диспетчерской связи и управления, выпускаемых ООО «СДК Кристалл», назовем два исполнения.

Комплекс «Кристалл-331RS» включает в свой состав диспетчерский пульт СДК-331RS и блок контроля СДК-31RS (рис. 2). Комплекс может обслуживать до 64 различных точек, тип и количество точек обслуживания зависят от модификации блока контроля. Длина линий связи от блока контроля до пульта – 100 м, до точек обслуживания – 500 м. Потребляемая блоком мощность – не более 60 Вт, размеры достаточно компактны: 255 × 180 × 85 мм, масса не превышает 2 кг. Питание пульта выполняется по линии связи от блока контроля.

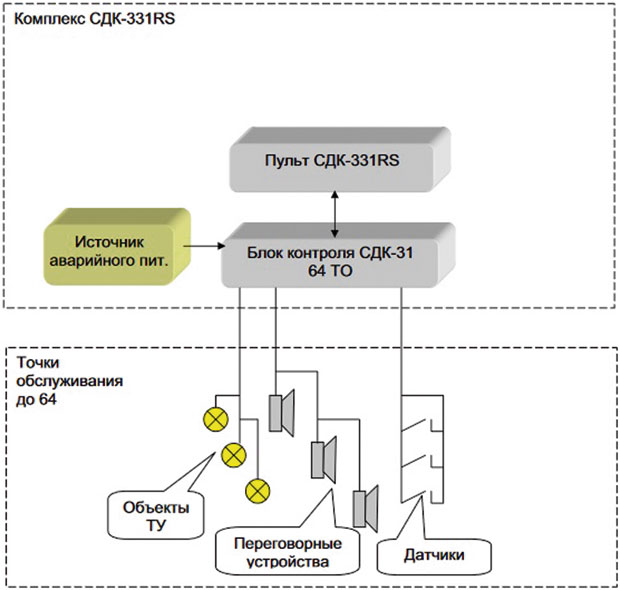

Рис. 2. Схема построения автономного комплекса «Кристалл-331RS»

Комплекс «Кристалл-331.207RS» предназначен для построения автономных одноуровневых систем диспетчеризации, обеспечивающих связь с точками обслуживания в пределах одного здания. В состав комплекса входят пульт диспетчера СДК-331.207RS и оконечное оборудование громкоговорящей связи (ГСС) ти­па СДК-029. Пульт представляет собой автоматизированное рабочее место для коммутации каналов диспетчерской связи, сбора, обработки и хранения данных о работе оборудования, приема вызовов через переговорные устройства, а также взаимодействия с диспетчером. Питание устройства – от се­ти постоянного то­ка напряжением 220 В. Точки обслуживания, максимум 12 (из них 8 датчиков и 4 устройства ГГС), подключаются напрямую к пульту через коммутационные колодки. Длина линий связи до точек обслуживания – до 500 м. Сигнал от точек обслуживания имеет световое и звуковое сопровождение.

Диспетчеризация лифтов

Средства диспетчеризации «СДК Кристалл» обеспечивают диспетчеризацию лифтов согласно требованиям Технического регламента ТР ТС 011/2011 «Безопасность лифтов». В соответствии с этим с лифта снимаются: общий сигнал безопасности, сигнал проникновения в шахту лифта, сигнал охраны машинного помещения. Обеспечивается диспетчерская связь с кабиной лифта, с машинным помещением, крышей кабины лифта, приямком. Помимо этого, средствами из линейки оборудования «СДК Кристалл» обеспечивается связь пожарных подразделений с кабиной лифта и служебная связь машинного помещения (места установки станции управления) с кабиной лифта, крышей кабины и приямком.

Диспетчеризация объектов для маломобильных граждан

В соответствии с нормативными требованиями, в проекты новых жилых и общественных зданий и в сложившуюся застройку включают подъемные платформы для инвалидов и других маломобильных групп населения (МГН).

Как и в случае с лифтовым оборудованием, необходимо наличие диспетчерской связи с платформой и посадочными площадками, трансляция тревожных сигналов от цепей охраны шкафов управления и цепей безопасности. Кроме то­го, за рабочей зоной платформы может вестись видеонаблюдение (что входит в задачи диспетчеризации объекта). Диспетчеризация платформ осуществляется штатными средствами из линейки оборудования «СДК Кристалл».

Особое место занимают платформы, использующие в качестве источника питания аккумуляторы и не имеющие специального шлейфа для подключения необходимого для организации диспетчерской связи оборудования. Именно для таких платформ специалисты «СДК Кристалл» разработали специальные блоки контроля СДК-311 GSM (рис. 3) с переговорными устройствами, использующие сеть GSM и питающиеся от установленных на платформе аккумуляторов. Потребляемая мощность устройств – не более 10 Вт при рабочем напряжении 12 В. Размеры блока 140 × 110 × 35 мм, масса 0,4 кг. Диапазон рабочих температур от –10 до +50 °C.

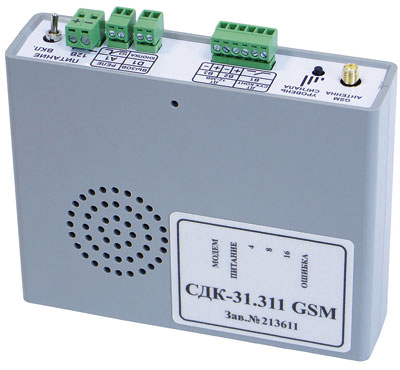

Рис. 3. Блок контроля СДК-311 GSM для диспетчеризации подъемных платформ для маломобильных групп населения

Еще один специфический аспект диспетчеризации зданий и сооружений связан с организацией зон безопасности для маломобильных групп населения, то есть для инвалидов, беременных женщин, людей с временным нарушением здоровья, пожилых людей, родителей с малолетними детьми, детскими колясками и др. Такие зо­ны обычно предусмотрены на каждом этаже. Оптимальным решением для этого случая является диспетчеризация по стояку с помощью шин, организованных блоками контроля СДК-31S.МГН и СДК-31S1.МГН разработки «СДК Кристалл», которые интегрируются в комплекс «Кристалл-S1». Блоки обеспечивают создание ши­ны для подключения 31 зо­ны безопасности. При этом са­ми зо­ны безопасности оборудуются комплектами СДК-037К, в состав которых входят адаптер зо­ны безопасности, светозвуковой оповещатель и переговорное устройство с кнопкой сброса оповещателя.

В 2023 году в каталоге компании, в разделе оборудования для диспетчеризации зон безопасности МГН, появилась новинка – локальный диспетчерский пульт СДК-331.207RS МГН (рис. 4), позволяющий подключить до 20 адаптеров СДК-037 (тем самым обеспечивается диспетчеризация до 20 зон безопасности). Пульт осуществляет питание адаптеров, коммутацию и контроль устройств громкоговорящей связи СДК-029.7, а также управление светозвуковыми оповещателями. Потребляемая пультом мощность – не более 50 Вт, габариты – 225 × 270 × 80 мм, масса – не более 2 кг.

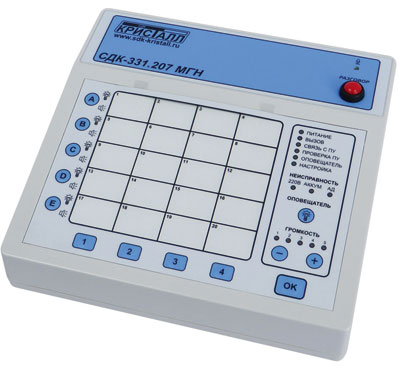

Рис. 4. Локальный диспетчерский пульт СДК-331.207RS МГН

Такой пульт в составе автономного комплекса «Кристалл-331RS» незаменим для диспетчеризации зон безопасности общественных и административных зданий, в том числе в лечебных учреждениях.

Типовые схемы диспетчеризации

Для удобства заказчиков специалисты ООО «СДК Кристалл» разработали документацию по типовым схемам диспетчеризации. В число этих документов входят:
- система диспетчеризации инженерного оборудования для многоэтажного жилого дома;
- система диспетчеризации лифтового оборудования с использованием одноуровневой системы СДК-331.207RS;
- система диспетчеризации инженерного оборудования многоэтажного жилого до­ма, включая диспетчеризацию зон безопасности МГН;
- система диспетчеризации зон МГН с использованием СДК-331.207RS.МГН для административного здания;
- пример локальной сметы;
- библиотека семейств оборудования «СДК Кристалл» для программного обеспечения Autodesk Revit.

В общем виде типовые проекты включают в се­бя характерные структурные схемы систем диспетчеризации, задания на электроснабжение и формирование сигналов, спецификации оборудования, а также схемы подключений, общий вид и внешние проводки ЩРД. Для отдельных случаев в типовых проектах предусмотрены схемы подключения блоков реле и датчиков, управления освещением и подключения лифтового оборудования.

На сайте компании размещен обзор нормативной ба­зы, в котором отслеживаются нормативные документы, касающиеся диспетчеризации зданий и сооружений. Там же размещены исходные данные для проектирования, в которых представлены способы решения задач по диспетчеризации на базе оборудования «СДК Кристалл».

Программное обеспечение

Помимо рабочего программного обеспечения, специалистами «СДК Кристалл» разработано сервисное ПО, позволяющее настраивать оборудование, формировать ба­зу данных (БД) «СДК Кристалл» на любом компьютере и т. д. В состав сервисного ПО входят:
- программа заполнения и корректировки БД «СДК Кристалл» – конфигуратор БД;
- ПО для удаленного доступа (AnyDesk и GetScreen для 32- и 64-разрядных версий Windows);
- драйверы USB-COM для блоков сопряжения и контроля;
- программа настройки параметров блоков контроля и блоков сопряжения через разъем ти­па USB;
- ПО для отображения журнала событий диспетчерских пультов различного типа;
- программа для визуализации таблицы точек обслуживания блоков контроля (для 32- и 64-разрядных версий Windows);
- ПО обновления графиков включения освещения;
- библиотека для работы с видеокамерами;
- программа формирования резервного флеш-диска (USB-накопителя).

В заключение необходимо сказать о нацеленности менеджмента и специалистов ООО «СДК Кристалл» на постоянное обновление выпускаемых систем диспетчеризации и их элементов. Изменения связаны как со сменой элементной ба­зы, так и с расширением функциональности АСУД, повышением их надежности и долговечности, а также с реализацией требований унификации используемых узлов и их элементов. В настоящее время заказчикам поступает уже пятое поколение блоков контроля. Все ПО обновляется несколько раз в год, актуальные версии можно найти на сайте компании.
