В статье охарактеризованы основные компоненты системы: молниеприемники, заземление, УЗИП. Наряду с оборудованием собственного производства EKF предлагает альбом типовых решений и мастер-классы для электромонтажников, а также другие услуги по расчету и реализации системы молниезащиты.
EKF, г. Москва
В современном мире молниезащита предназначена не только для защиты людей и животных от поражения электрическим током и предупреждения пожара, но и для предохранения чувствительных приборов от перепадов напряжения, которые могут привести к отказу и аварийной ситуации.
Система молниезащиты состоит из двух основных частей: молниеприемника с комплектом заземления и устройств защиты от импульсных перенапряжений (УЗИП) разных классов. EKF разработал большой комплекс «Купол», куда входит все необходимое оборудование: молниеприемники, комплекты заземления, УЗИП, монтажные детали, дополнительные аксессуары (например, счетчик грозовых разрядов), вспомогательные изделия для электромонтажников (рабочие инструменты, сумки, жилеты и прорезиненные перчатки).
Молниеприемник
Молниеприемник, или молниеотвод, принимает на себя прямой удар молнии, разделяет и отводит ее энергию через токоотводы и разделители в землю. Молниеотводы могут изготавливаться в виде мачты или сетки. Мачты монтируются на крыше, крепятся к стене или представляют собой отдельно стоящую высокую конструкцию, установленную на бетонируемое основание с помощью треноги или четырехноги (рис. 1). Такая конструкция может применяться на любых объектах. Но часто отдельно стоящие мачты используются на объектах I и II категорий молниезащиты, то есть на нефтеперерабатывающих, химических, биохимических заводах, в хранилищах взрывоопасных веществ, на атомных электростанциях и АЗС.
Рис. 1. Молниеотвод: отдельно стоящая мачта на бетонируемом основании
Отдельно стоящие молниеприемные мачты могут достигать значительной высоты: ведь чем выше молниеотвод, тем большую площадь он защитит. EKF имеет возможность изготовить даже 100-метровую мачту, однако, как правило, они достигают 10–30 метров. Из-за своей громоздкости эта конструкция подойдет не каждому строению, но на опасных объектах, о которых мы говорили, такой «купол» необходим. Например, EKF поставил в Казахстан 288 отдельно стоящих мачт молниезащиты. Они служат на заправках и резервуарах с топливом, где не только прямое попадание молнии, но даже искра способна спровоцировать взрыв.
Молниеприемная сетка (рис. 2) разработана в эстетических целях: она монтируется на крыше объекта в том случае, если заказчику важно, чтобы молниеотвод был незаметен. Такой молниеприемник покрывает всю площадь крыши сетью, состоящей из металлических проводников, которые для защиты от коррозии обработаны методом горячего цинкования. По периметру крыши укладывается оконтуривающий проводник. Шаг сетки может быть разным и выбирается в зависимости от уровня защиты объекта. Все крепежные элементы имеют термодиффузионное цинковое покрытие: держатели, соединительные скобы, компенсаторы.
Рис. 2. Фрагмент молниеприемной сетки с кровельными держателями
Второй элемент наружной защиты – заземление – необходимо правильно спроектировать и смонтировать для того, чтобы надежно защитить
людей и оборудование от электрического тока.
Наряду с отдельными изделиями в составе системы «Купол» предлагается готовый комплект для модульно-штыревого заземления (рис. 3), сопровождаемый пошаговой инструкцией по сборке с иллюстрациями.

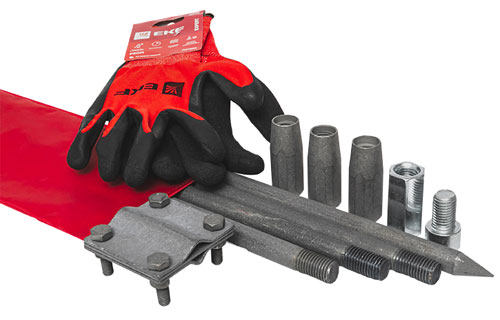

Рис. 3. Комплект для модульно-штыревого заземления
Также EKF производит комплект для электролитического, или активного, заземления. Активное заземление обладает повышенной эффективностью. Оно искусственно увеличивает электропроводность грунта вокруг заземлителя, благодаря чему для отвода тока в землю требуется меньшая площадь грунта. С помощью специальных смесей на ограниченном пространстве (от 3 до 6 метров) формируется участок с хорошей электродной проводимостью, причем уровень проводимости не зависит от природных свойств местного грунта. Особенно эта технология оправдывает себя в грунтах с высоким сопротивлением: каменистых, песчаных, вечномерзлых. Кроме того, электролитическое заземление удобно использовать, если на территории находится множество подземных коммуникаций. Такой контур заземления занимает практически вдвое меньше пространства, чем штыревое заземление, стабильно работает в любой сезон и служит 30 лет.
УЗИП и внутренний контур системы защиты
Даже самый современный молниеотвод не способен полностью погасить грозовой импульс, остаточные токи проникают внутрь помещений. Чтобы защитить находящееся там оборудование от перенапряжения, устанавливают УЗИП разных классов в одной или нескольких зонах, начиная с зоны прямого попадания молнии и заканчивая внутренними помещениями, где работают бытовые электроприборы и электронные устройства.
Устройства защиты от импульсных перенапряжений классифицируются в зависимости от испытаний, которые они проходят. Всего выделяют три класса: УЗИП I класса испытаний применяются в зоне непосредственного попадания молнии и устанавливаются во внешнем контуре защиты, например, в щите учета. УЗИП II и III классов испытаний формируют внутренний контур защиты и устанавливаются внутри помещений. Под брендом EKF выпускаются УЗИП всех трех классов, и все они представлены в каталоге системы «Купол». Это варисторные ограничители перенапряжений (ОПВ) и приборы на базе разрядников Т1 и Т1+Т2.
УЗИП серии ОПВ (рис. 4) относятся ко второму классу. Они выдерживают разрядный ток до 5, 20 или 30 кА, характерный для вторичных последствий удара молнии. Устанавливаются в распределительные щиты.

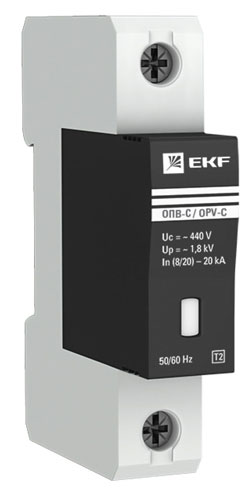

Рис. 4. УЗИП серии ОПВ
УЗИП Тип 1 (класс I) рассчитано на напряжение до 440 В, разрядный ток до 100 кА и применяется для защиты от больших импульсных перенапряжений (рис. 5). Это устройство может использоваться в системе внешней молниезащиты. Устанавливается в главном распределительном щите (ГРЩ) или вводно-распределительном устройстве (ВРУ).

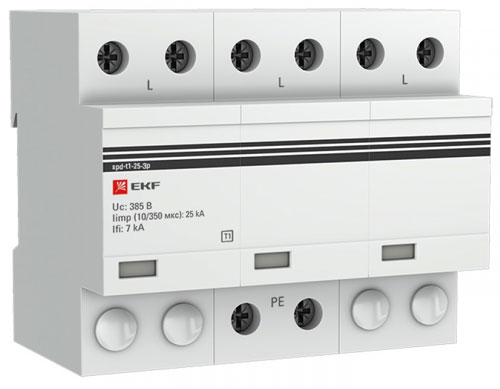

Рис. 5. УЗИП Тип 1 производства EKF
УЗИП Т1 + Т2 EKF (рис. 6) защищает от наведенных импульсов при прямых ударах молнии в молниезащиту здания или ЛЭП и срабатывает в качестве второй ступени защиты при ударе молнии. Выдерживает разрядный ток до 50 кА. Предохраняет от пожара и обеспечивает защиту оборудования.

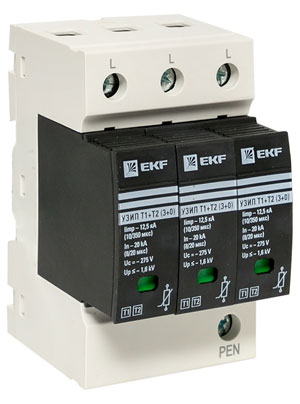

Рис. 6. УЗИП Т1+Т2 EKF
