В статье представлена продукция завода ОАО «СЗТТ» представителя отечественного рынка по производству различной номенклатуры электротехнической продукции.
ОАО «Свердловский завод трансформаторов тока», г. Екатеринбург
ОАО «СЗТТ»
ОАО «СЗТТ» является предприятием полного цикла с относительно невысокой долей кооперации. Цеха завода изготавливают весь спектр деталей, сборочных единиц и готовых изделий: от маленького контакта до 10‑тонных комплектных подстанций. В советское время «СЗТТ» был одним из двух крупнейших в стране заводов по производству измерительных трансформаторов.
Сегодня, безусловно, ситуация в отрасли, объединяющей предприятия, которые производят измерительные трансформаторы 0,66–35 кВ, претерпевает изменения. Рынок электротехнической продукции стал более зрелым, конкурентным, появились молодые игроки, которые получили в свое распоряжение готовые решения, понятный рынок и, выпустив самую распространенную и массовую продукцию, заняли некоторую долю рынка. Тем не менее даже конкуренты нуждаются в квалифицированной и независимой испытательной лаборатории и обращаются с этой целью к нам на предприятие. Сейчас испытательный центр (ИЦ) ОАО «СЗТТ» имеет, пожалуй, одну из самых широких областей аккредитации в своей отрасли, проводит более 550 различных видов испытаний и проверок.
Последние 10 лет ОАО «СЗТТ» интенсивно развивалось, что было связано с фундаментальными задачами освоения принципиально новой для завода продукции (о ней чуть позже), оснащением современнейшим испытательным комплексом из нескольких экранированных станций собственной разработки для измерения частичных разрядов. Жемчужиной комплекса можно назвать повышающий испытательный трансформатор компании FENIX (США). Руководство предприятия, работая на перспективу, вкладывало средства в переоснащение основных фондов, проектирование и закупку самых современных образцов оборудования для изготовления изделий на класс напряжения 110 кВ, а также принципиально нового сегмента продукции – с масляной изоляцией, которая по-прежнему имеет своего покупателя.
Новые направления в разработках ОАО «СЗТТ»
Решение проблемы феррорезонанса
Для начала скажем несколько слов о традиционной номенклатуре предприятия. Это измерительные трансформаторы тока и напряжения. Особые условия эксплуатации, рост разветвленности электрических сетей выявили потребность в заземляемых трансформаторах напряжения, которые не будут подвержены негативному влиянию феррорезонанса. Присутствующие на рынке решения, такие как НАМИ и НАЛИ, на наш взгляд, имеют свои недостатки и не являются в полной мере универсальными. Руководствуясь опытом, приобретенным благодаря обратной связи и тесному взаимодействию с эксплуатирующими организациями, конструкторский отдел предприятия предложил пять схемных решений, позволяющих решить вопросы, связанные с влиянием феррорезонанса на трансформатор, а также такую часто встречающуюся проблему, как срабатывание предохранителя. В данной статье в качестве примера расскажем о двух решениях.
Первое – комплект поставки из трех не заземляемых трансформаторов напряжения (рис. 1). Среди его основных достоинств – компактные массогабаритные характеристики и неподверженность феррорезонансу в принципе. Такое схемное решение будет интересно, в частности, тем заказчикам, кто в данный момент разрабатывает КРУ и озабочен уменьшением габаритов без потери в функциональности.

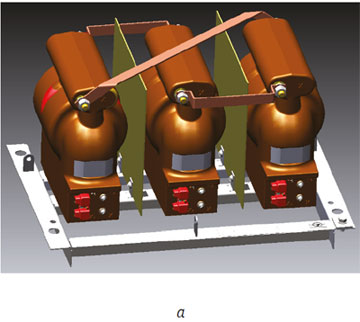

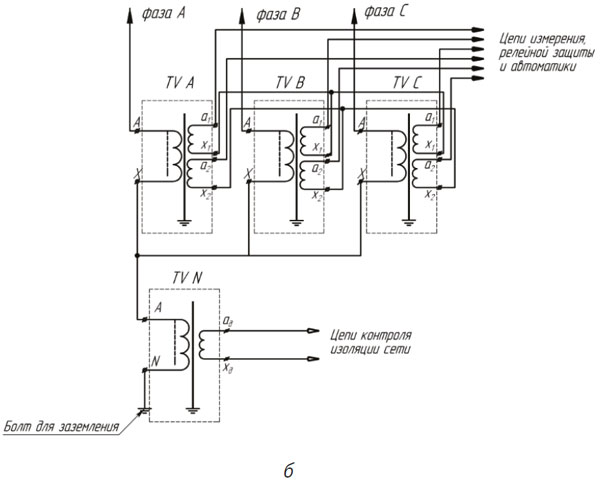

Рис. 1. Комплект из трех незаземляемых ТН НОЛ: а – внешний вид; б – схема соединения
Для тех, кто уже эксплуатирует заземляемые устройства других производителей, подойдет трехфазная группа 3хЗНОЛ.04П (рис. 2) с дополнительной катушкой-реактором, так же исключающая возникновение негативных воздействий на трансформаторы. Несмотря на добавление катушки, данная группа выполнена в габаритах классической трехфазной группы ТН для удобства замены.

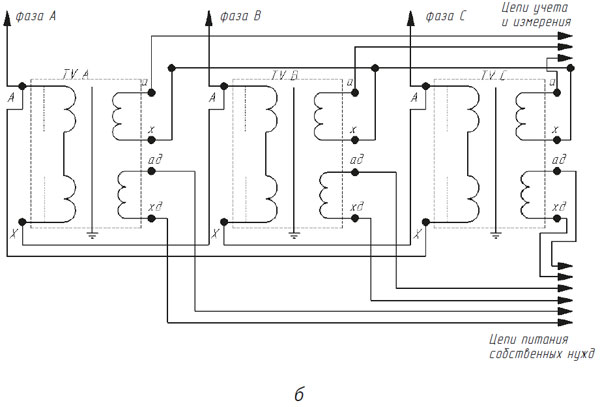

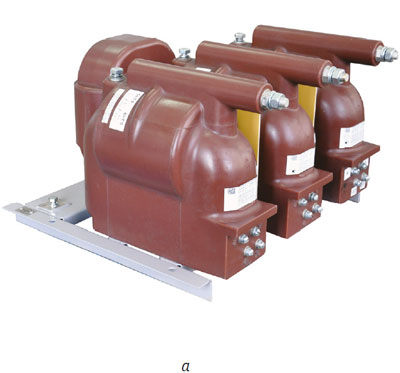

Рис. 2. 3хЗНОЛ.04П: а – внешний вид; б – принципиальная электрическая схема
Трансформатор тока ТВ-35 III-IX
Трансформатор тока ТВ‑35 III-IX климатического исполнения УХЛ1 (рис. 3). По принципу установки его можно назвать встроенно-опорным. Менее чем за шесть месяцев была разработана принципиально новая конструкция трансформатора, изготовлена необходимая оснастка, а также успешно проведен полный комплекс необходимых испытаний. На наш взгляд, данное изделие ввиду его простоты и надежности может быть установлено на замену распространенным изделиям типа ТОЛ‑35 других производителей.

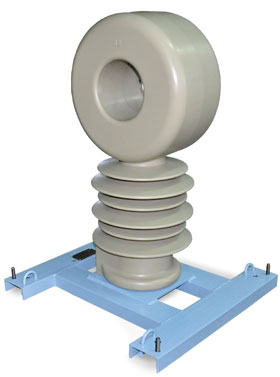

Рис. 3. ТВ‑35 III-IX
Трехфазный трансформатор 16–63 кВА
Следующее решение – силовой трехфазный трансформатор 16–63 кВА (рис. 4, 5) с алюминиевыми обмотками в габаритах медного трансформатора. Данная разработка позволила ощутимо снизить цену на продукцию без ущерба для надежности трансформатора.
Рис. 4. ТЛС‑16/10/0,4 (А): внешний вид

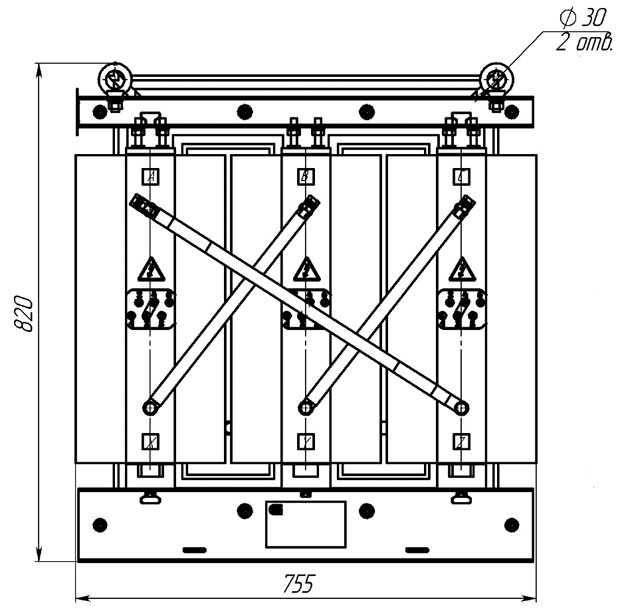

Рис. 5. Габаритный эскиз ТЛС‑63 (А)
Высоковольтные вводы
Абсолютно новая разработка – высоковольтные вводы (рис. 6) на напряжения 35–110 кВ с RIN-изоляцией для различных нужд по чертежам и пожеланиям заказчика. К настоящему моменту ОАО «СЗТТ» провело весь комплекс квалификационных и приемо-сдаточных испытаний, выполнило несколько коммерческих контрактов, активно собирает пожелания потребителей, завершает программу опытной эксплуатации на объекте одной из ресурсоснабжающих организаций и планирует приступить к аттестации на возможность применения в составе объектов ПАО «Россети». Завершение аттестации ожидается в первом квартале 2024 года.
Рис. 6. Ввод 110 кВ
Подстанции
Комплектно-трансформаторные подстанции в утепленном и металлическом корпусе (рис. 7) успешно прошли добровольную сертификацию в ПАО «Россети» и ПАО НК «Роснефть».

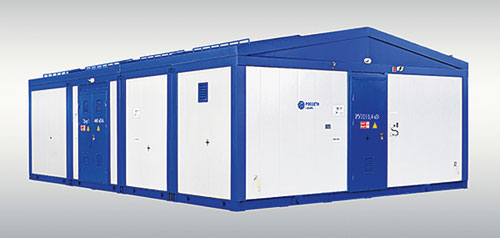

Рис. 7. Комплектно-трансформаторная подстанция в утепленном корпусе
