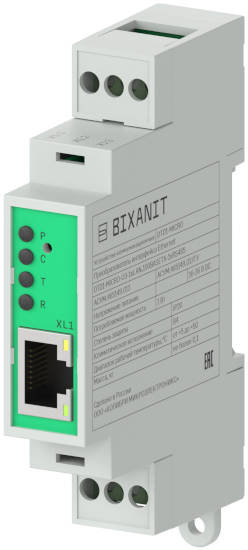

Компания ООО «КОЛИБРИ МИКРОЭЛЕКТРОНИКС» выводит на рынок новый компактный преобразователь интерфейсов DTD1-MICRO

 Компания ООО «КОЛИБРИ МИКРОЭЛЕКТРОНИКС» выводит на рынок новый компактный преобразователь интерфейсов DTD1-MICRO, предназначенный для интеграции устройств с шиной RS-485 (стандартные протоколы включая Modbus RTU и пользовательские протоколы) в сегменты сети Ethernet 100BASE-TX.

Физический уровень и питание

- Питание: номинальное напряжение 24 В постоянного тока, потребляемая мощность не более 2 Вт, защита от ЭМ воздействий, гальваническая изоляция 1,5 кВ, разъем - винтовой клеммник

- Интерфейс Ethernet: 100BASE-TX, защита от ЭМ воздействий, гальваническая изоляция 1,5 кВ, разъем RJ-45

- Интерфейс RS-485: полудуплексный, скорость до 1 Мбит/с, защита от ЭМ воздействий, гальваническая изоляция 2,5 кВ, разъем - винтовой клеммник

Схема применения

• Назначение элементов управления, индикаторов и разъемов

• Настройка устройства

• Настройка осуществляется через встроенный WEB-сервер. Доступны:

-  настройка сетевых параметров;

- настройка параметров интерфейса RS-485;

- выбор режима работы: RAW, RFC2217, ModbusTCPtoRTU.

Режимы работы устройства

1. В режиме RAW байты передаются друг за другом «как есть». Все передаваемые байты напрямую вкладываются в полезную нагрузку TCP пакета. В таком режиме к устройству можно подключиться, указав IP адрес и номер порта.

Для устройств, осуществляющих обмен данными по протоколу Modbus в настройках ведущего устройства, выбирается протокол ModbusRTUoverTCP.

2. В режиме RFC2217 устройство можно добавить в систему как виртуальный COM-порт используя открытые драйвера com0com (для создания пары виртуальных портов) и com2tcp-rfc2217 (для привязки удаленного устройства к одному из портов).

В таком режиме все данные упаковываются в пакет RFC2217 и к устройству можно подключиться как к обычному COM-порту.

3. В режиме ModbusTCPtoRTU устройство представляет из себя шлюз протоколов Modbus и преобразовывает ModbusTCP в Modbus RTU.

В настройках ведущего устройства выбирается протокол ModbusTCP.

Применение

Подключение устройств с интерфейсом RS-485 к устройствам оснащенным только интерфейсом Ethernet, в то числе:

- подключение модулей ввода-вывода, измерительных преобразователе, датчиков, объединенных шиной RS-485 к SACADA серверу или контроллеру по интерфейсу Ethernet;

- подключение модулей ввода-вывода, измерительных преобразователе, датчиков, объединенных шиной RS-485 через сеть Internet к устройству сбора информации (необходимо учитывать возможные сбои и задержки передачи данных по сети Internet).
