В статье представлен комплекс оборудования и программного обеспечения разработки «ГТЛАБ», предназначенный для построения систем виброконтроля и диагностики. Рассмотрена линейка первичных преобразователей – акселерометров и вихретоковых датчиков, рассчитанных на работу в широком диапазоне температур и промышленных условий. Также представлено электронное устройство для цифровой обработки сигналов D030, сочетающее в себе функции виброконтроллера и модуля сбора данных (АЦП).

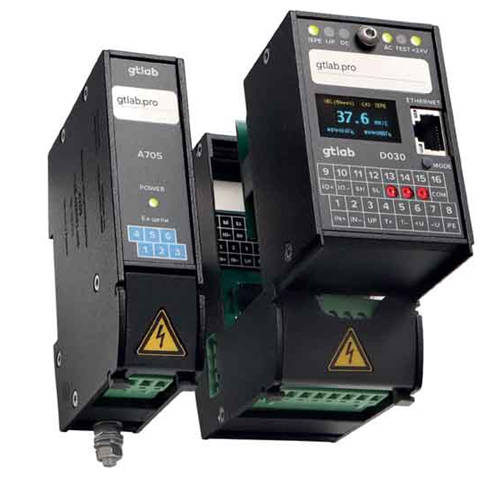

Рис. Модуль сбора данных D030 с барьером искрозащиты А705
Значительная часть статьи посвящена программному обеспечению GTL и GTLd. Описаны возможности этих систем по обработке сигналов, анализу состояния оборудования и интеграции с существующими АСУ ТП. Рассматриваются функции построения маршрутов измерений, работы с распределенными объектами, возможности настройки диагностических алгоритмов и организации многопользовательского доступа через веб-интерфейс. Затронута тема применения модульной архитектуры и поддержки различных операционных систем, включая Linux и РЕД ОС.
Рассказывается о пяти запатентованных методах диагностики, встроенных в ПО. Например, метод MASK основан на формировании модели спектра и портретов (масок) предполагаемых дефектов, метод PEAK базируется на анализе формы сигнала пиковых амплитуд в установленном частотном диапазоне и т.д. Это позволяет на ранней стадии выявлять дефекты динамического оборудования и планировать ремонт, избегая внеплановых простоев.
