Компания «КРУГ» выполнила интеграцию подсистемы автоматического управления электрической части системы регулирования (ЭЧСР) в существующую АСУ ТП паровой турбины Р-50-12,8/1,5 ст. № 9 Уфимской ТЭЦ-4 (филиал Башкирской генерирующей компании). АСУ ТП турбины вместе с подсистемой ЭЧСР относятся к типовым техническим решениям НПФ «КРУГ» и ранее внедрены на ряде объектов.
В задачи подсистемы входит управление узлами парораспределения турбины, поддержание эксплуатационных показателей режимных параметров турбоустановки, реализация алгоритмов логического управления, технологических защит, блокировок и регулирования, а также поддержание заданной частоты вращения ротора турбины с заданной неравномерностью регулирования.

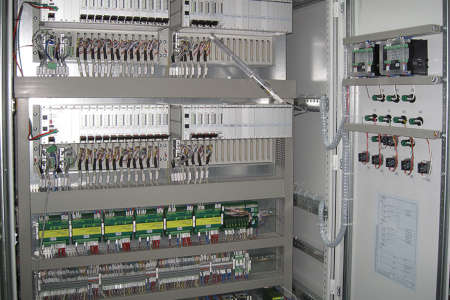

Оборудование и программное обеспечение, задействованные в системе, произведены в России. АСУ ТП и подсистема ЭЧСР функционируют на базе программно-аппаратного комплекса ПАК ПТК КРУГ-2000®, верхний уровень реализован на SCADA КРУГ-2000. В качестве управляющего контроллера использован TREI-5B-04 Standard с установленной системой реального времени. По данным разработчика, решение по автоматизации турбоагрегата, включая ЭЧСР, реализовано на единых средствах, что обеспечивает управление и настройку с одного АРМ.
