В статье рассматриваются особенности организации учета тепла в многоквартирных домах с вертикальной разводкой отопления и представлена автоматизированная информационно-измерительная система (САИИ) «Тепловизор», которая может автоматизировать учет потребления в таких домах. Рассмотрена ее архитектура, включающая полевой, средний и диспетчерский уровни. Центральный элемент узла учета – теплосчетчик - собирает данные, выполняет расчет теплопотребления, отображает результаты и сохраняет их в архиве. Система «Тепловизор» поддерживает широкий спектр применяемых на российском рынке теплосчетчиков: ВИС.Т, СТЭМ, КМ-5, SA-94, СПТ963, ТСК ВКТ и др.
Информация может передаваться по различным каналам связи — через интерфейсы RS-232, RS-485, Ethernet, USB, по телефонным и оптоволоконным линиям, а также по радиоканалам с использованием GPRS/GSM/IoT/LTE-модемов. Для мобильного считывания архивных данных применяется адаптер передачи данных АПД-03 с USB-разъемом, экраном для отображения данных и функцией вывода на печать.
Также в статье рассмотрены возможности ПО верхнего уровня — «Системы диспетчерского учета «Архивист» (ДС «Архивист»). Программа обеспечивает централизованный сбор данных с большого числа узлов учета, их хранение в базе данных, визуализацию в виде таблиц и графиков, анализ трендов и формирование отчетности. Решение поддерживает многоклиентский доступ, совместимо с отечественными операционными системами и СУБД, а также оснащено средствами защиты данных и контроля доступа пользователей.

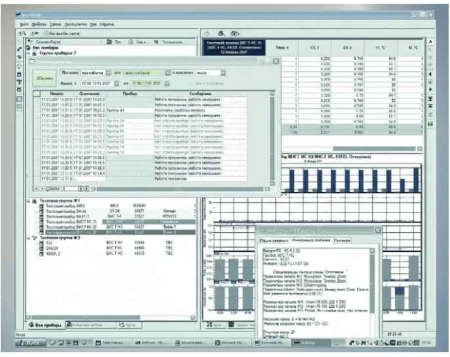

Рис. ДС «Архивист»: данные о группе приборов в виде таблиц и графиков
