В ближайшем журнале «ИСУП» будет опубликована статья компании «ПРОТЕХ» о новых станках для автоматизации жгутового производства

 В материале рассматривается разработанный российскими специалистами станочный комплекс, предназначенный для изготовления кабельных жгутов на предприятиях оборонно-промышленного комплекса. Комплекс состоит из трех основных элементов: линии комплексной обработки проводов, станка с числовым программным управлением для раскладки проводов на плазе и автоматизированного плаза ЧПУ для сборки бандажирования жгутов. При этом каждый станок может работать как в составе комплекса, так и автономно.

Первым устройством является линия комплексной обработки, на которой провода подготавливаются к раскладке: здесь выполняются операции размотки, резки, зачистки изоляции, лужения и другие технологические процедуры. Затем провода автоматически передаются на плаз для их раскладки по заданной конфигурации.

Плаз представляет собой станок с числовым программным управлением (ЧПУ), который автоматически расставляет штыри на плазе в соответствии с конструкторской документацией и далее, один за другим, раскладывает между ними провода.

Концы провода управляющий модуль «вставляет» в специальную технологическую оснастку – имитаторы разъема из текстолита. Линия подготовки проводов и плаз работают совместно, под управлением единой программы. Для обслуживания данных станков достаточно одного оператора, который устанавливает катушки с проводами (по мере необходимости), запускает программу, раскладывает на плаз имитаторы разъема, а затем переносит подготовленные для жгута провода на плаз для бандажирования.

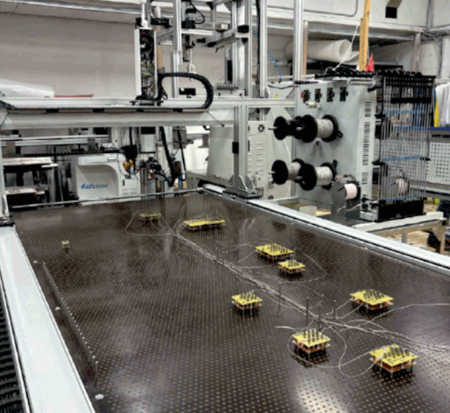

Рис. Станок раскладывает провода на плазе

Третий этап рабочего процесса — бандажирование жгутов на специальном наклонном плазе ЧПУ с 8-метровым перфорированным полемом. ЧПУ расставляет металлические штыри по заданным координатам (ПО позволяет задавать различные конфигурации). Далее монтажник кладет на штыри разложенные на предыдущем станке провода и фиксирует  в жгут с помощью полуавтоматического лентообмотчика (согласно техпроцесса далее такой жгут и оплетается проволокой или моноволоконными нитями на станке оплетения). Применение ленты и оплетки (а не готовой плетенки, сквозь которую протягивается жгут) позволяет сохранить специальные текстолитовые пластины на конце каждого провода, которые в дальнейшем помогают электромонтажнику определить количество и расположение контактов в разъеме.
