В статье представлены панели оператора серии АВАДС АСП, рассмотрена архитектура устройств, аппаратные характеристики, программная среда и применение в системах промышленной автоматизации. Особенность панелей АВАДС АСП – объединение функций программируемого логического контроллера (ПЛК), панели оператора и СКАДА-системы. Такое решение позволяет сократить количество оборудования в шкафах управления, уменьшить число соединений и упростить проектирование систем.

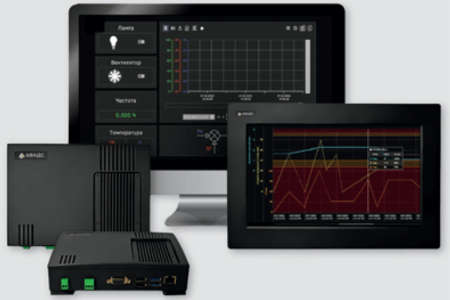

Рис. Сенсорные панели АВАДС АСП и ПЛК АВАДС АВК
Аппаратная платформа устройств построена на шестиядерном процессоре RockChip RK3399 и включает 4 ГБ оперативной памяти, встроенную память 32 ГБ и возможность установки SSD-накопителей объемом до 2 ТБ для хранения архивов. В панелях используется графический процессор Mali-T860MP4, обеспечивающий высокую скорость отображения интерфейсов, мнемосхем и трендов СКАДА-систем. Для хранения и анализа данных применяется программное обеспечение AVADS Historian, позволяющее вести локальные архивы параметров технологического процесса.
Особое внимание уделено программной платформе устройств. Панели и контроллеры АВАДС используют операционную систему Astra Linux Embedded для промышленного применения на архитектуре ARM. Она поддерживает встроенные механизмы защиты информации и контроля доступа, что позволяет применять оборудование на объектах с повышенными требованиями к кибербезопасности. В перспективе разработчики планируют расширять модельный ряд панелей, включая устройства с большей диагональю экрана, дополнительными возможностями питания и резервирования.
