В линейке регулирующих клапанов с позиционером VALMA серии ASV появились модели клапанов с профилированным диском. Профилированный диск позволяет увеличить точность управления расходом жидкости или пара и повышает точность поддержания температуры в теплообменных аппаратах.

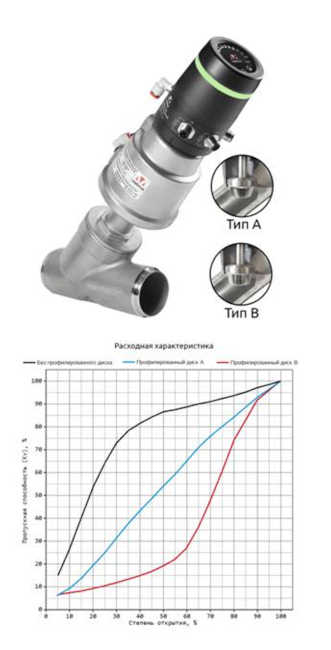

Изготовителем представлены два типа профилированных дисков: тип А и тип B.
Профилированные диски типа А обеспечивают линейную расходную характеристику клапана, на котором они установлены. Клапаны с такой расходной характеристикой обычно применяются в системах управления, в которых регулирующий клапан в состоянии полного открытия принимает на себя значительную часть полного перепада давления (60-80% и более). В таком случае, расходная характеристика системы в целом определяется, преимущественно, расходной характеристикой регулирующего клапана и оказывается близкой к линейной.
Профилированные диски типа B обеспечивают расходную характеристику клапана, на котором они установлены, близкую к равнопроцентной. Клапаны с такой расходной характеристикой обычно применяются в системах управления, в которых регулирующий клапан в состоянии полного открытия принимает на себя незначительную часть полного перепада давления (30-40% и менее). Такая ситуация часто возникает при выборе регулирующего клапана «с запасом». В таких условиях расходная характеристика системы в целом не совпадает с равнопроцентной расходной характеристикой регулирующего клапана и смещается от нее ближе к линейной.
Исполнения с профилированным диском доступны для клапанов с приварным присоединением и диаметром от DN 15 до DN 50. Для управления степенью открытия этих клапанов используются VALMA LPOS-S-V1, разработанные и изготавливаемые в России.
