Промышленные отрасли применения датчиков кромки и ширины LANBAO PDM

В автоматизированных производственных линиях мониторинг геометрических параметров материалов влияет на качество продукции, стабильность процессов и количество брака. Это важно для непрерывных узлов прокатки, нанесения покрытий, ламинирования и намотки. В таких задачах применяются оптические CCD-датчики кромки и ширины LANBAO серии PDM, предназначенные для непрерывного и бесконтактного контроля.

Принцип работы и особенности

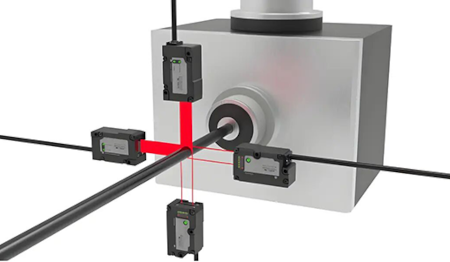

В основе LANBAO PDM лежит метод проекции линейного светового пучка. В отличие от лазерных сенсоров, излучающих луч, линейный источник формирует равномерную световую завесу, полностью перекрывающую контролируемую зону. CCD-матрица фиксирует границу затенения, что позволяет одновременно определять положение кромок и общую ширину объекта. Такой подход особенно эффективен при работе с длинными объектами — плёнками, фольгой, кабелями, лентами. Устройство измеряет всю ширину за один цикл, что важно для высокоскоростных линий.

Области применения

Оптические датчики кромки и ширины LANBAO находят применение в самых разных отраслях промышленности. Они используются для детектирования диаметра проводов, кромки кремниевых пластин и электродных материалов. В полупроводниковом производстве сенсоры применяются для позиционирования пластин, а в автомобилестроении — для контроля габаритов деталей. Рассмотрим подробнее типовые варианты внедрения.

Производство электроники

• замер диаметра проводов и кабелей на всём их протяжении.

Отрасли новой энергетики

• контроль размеров кремниевых пластин;
• мониторинг диаметра рулонов в производстве литий-ионных аккумуляторов;
• коррекция положения фольги и плёнок на линиях нанесения покрытий.

Полупроводниковая промышленность

• позиционирование кремниевых пластин на технологическом оборудовании;
• проверка качества на этапах сборки полупроводниковых компонентов.

Автомобильная промышленность

• определение габаритов деталей;
• позиционирование деталей на конвейерных линиях.

Общепромышленные применения

• обнаружение кромки и измерение размеров материалов;
• измерение наружных диаметров и диаметров отверстий механических деталей;
• контроль ширины лент, листовых и рулонных.
