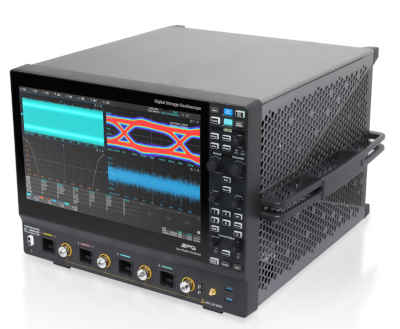

АКИП-4159 — высокопроизводительный 12-битный осциллограф с полосой пропускания до 16 ГГц от Прист

 Развитие высокоскоростных цифровых и радиочастотных технологий сопровождается ростом требований к средствам измерений, применяемым при разработке и тестировании электронных устройств. В таких условиях особое значение приобретают осциллографы, обеспечивающие высокую полосу пропускания, точность оцифровки и расширенные возможности обработки сигналов. В этом контексте рассматривается серия осциллографов высокого разрешения АКИП-4159 с полосой пропускания до 8, 13 и 16 ГГц, оснащённых 12-битным аналого-цифровым преобразователем и специализированной архитектурой обработки измерительных данных.

Ключевые характеристики:
Высокое разрешение и низкий уровень шума АКИП-4159 оснащён 12-битным аналого-цифровым преобразователем, что обеспечивает в 16 раз более высокую вертикальную разрешающую способность по сравнению с традиционными 8-битными осциллографами. Это особенно важно при измерении малых сигналов на фоне шума или при анализе сигналов с широким динамическим диапазоном. Например, модель с полосой 16 ГГц имеет уровень собственного шума всего 176 мкВскз при чувствительности 1 мВ/дел — показатель, недостижимый для большинства аналогов.

Мощная аппаратная платформа
В основе АКИП-4159 лежит современный процессор, 64 ГБ высокоскоростной оперативной памяти и быстрый SSD-накопитель. Такая конфигурация позволяет мгновенно обрабатывать гигантские объёмы данных, выполнять сложные математические операции и запускать ресурсоёмкие приложения анализа (например, глазковые диаграммы или анализ джиттера) без задержек.

Глубокая память и высокая скорость захвата
Осциллограф поддерживает глубину памяти до 2 Гточек на канал (в одно- и двухканальном режимах), что при максимальной частоте дискретизации 40 Гвыб/с позволяет захватывать сигналы длительностью до 50 мс без потери деталей. Благодаря запатентованной технологии осциллографы серии АКИП-4159 достигают скорости обновления — до 200 000 осциллограмм/с в обычном режиме и 500 000 осциллограм/с в режиме Sequence, что критически важно для выявления редких и переходных событий.

Расширенные режимы анализа
Среди встроенных функций:

• Режим History — запись до 100 000 кадров с возможностью воспроизведения и анализа
• Сегментированная память — разбиение памяти на 100 000 сегментов с минимальным «мёртвым» временем (всего 2 мкс между событиями)
• Аппаратный тест по маске — до 50 000 проверок в секунду • Поисковая машина и навигация — быстрое выделение событий по параметрам (ширина импульса, нарушение амплитуды и др.)
• БПФ до 32 Мточек с поддержкой различных оконных функций и режимов усреднения
• Поддержка синхронизации и декодирования протоколов и соответствие стандартам
• АКИП-4159 в базовой конфигурации поддерживает декодирование I²C, SPI, UART, CAN, LIN. Через программные опции доступны CAN FD, FlexRay, SENT, ARINC 429, USB 2.0, SpaceWire, 8B/10B и другие.

Дополнительно предлагаются пакеты анализа соответствия стандартам, включая:

• USB 2.0 / USB 3.2
• Ethernet (10/100/1000BASE-T, 2.5G/5G/10G, Automotive Ethernet)
• MIPI D-PHY • DDR2/3/4
• PCI Express 1.0/2.0
• Удобство работы и гибкость управления
• 15,6-дюймовый емкостный сенсорный экран с разрешением Full HD (1920×1080) обеспечивает комфортную работу. Поддержка жестов, многооконный режим, возможность подключения внешней клавиатуры и мыши, а также встроенный Web-сервер для удалённого управления делают АКИП-4159 по-настоящему универсальным инструментом.

Интерфейсы включают USB 3.0, 2.5G Ethernet, DisplayPort, а также стандартные разъёмы для внешней синхронизации, выхода калибратора и синхронизации по 10 МГц.
