Система измерительная СТРУНА+, уровнемеры для АГЗС СТРУНА+ НТФ НОВИНТЕХ для АГЗС

 К одному шкафу УР3 центральной части систем измерительных «СТРУНА+» для измерения параметров сжиженного газа на АГЗС можно подключить до 24 любых датчиков ППП (всего в системе может быть до 64 ППП). Дополнительно система может комплектоваться блоками управления (БУ2), оповещателями свето-звуковыми, датчиками предельного уровня ДПУ-Ц, датчиками давления ДД1, датчиками загазованности ДЗО, программным обеспечением.

Технические и метрологические характеристики датчиков описаны в разделе Общее описание.

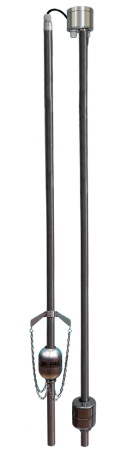

Варианты исполнения ППП1 для резервуаров СУГ с возможностью демонтажа датчика без дегазации резервуара (с защитным кожухом):

1. ППП1 для измерения уровня, температуры с установкой на 1 фланец D215/DN100;
2. ППП1 для измерения уровня, температуры, давления с установкой на 1 фланец D215/DN100;
3. ППП1 для измерения уровня, температуры, плотности (погружной плотномер) с установкой на 1 фланец D335/DN200 или 2 фланца D215/DN100;
4. ППП1 для измерения уровня, температуры, плотности (погружной плотномер), давления с установкой на 1 фланец D335/DN200 или 2 фланца D215/DN100.

Датчики давления используются для измерения избыточного давления в резервуарах, трубопроводах, межстенных пространствах и т.д., а параметр давления необходим для вычисления массы СУГ с учетом паровой фазы и автоматизации технологических процессов на АГЗС и АГНС. При использовании одного датчика давления на резервуар, датчик давления подключается непосредственно к ППП1 и работает по одной линии связи ППП1. При большем количестве датчиков давления (до 9 на одну линию связи) они подключаются отдельной линией связи (отдельным каналом) через коробку клеммную КК1.

ППП1 с измерением плотности и вычислением массы жидкой и паровой фазы СУГ, устанавливается или на один фланец с DN200 мм, или на два фланца с DN100 мм по ГОСТ 33259-2015 с DN200 или DN100 PN16 исполнение Е. Размещение штанг датчиков ППП1 может производиться как на одной крышке горловины резервуара в непосредственной близости друг от друга, так и на удалении до 10 метров на другой крышке горловины резервуара.
Конструкция датчиков ППП1 с защитным кожухом позволяет производить поверку и ремонт датчиков без демонтажа фланца не нарушая герметичность резервуара, что для резервуаров СУГ имеет большое значение.
