В новом выпуске журнала «ИСУП» опубликован материал об оборудовании российского производства для SMD-монтажа печатных плат

 Поскольку в оборудовании используются во многом непривычные технические решения, рассказ об этих устройствах перемежается с короткими интервью: о каждом таком станке рассказывает его  руководитель компании «САХАРА» А. В. Гриневич. Все оборудование предназначено для мелкосерийного монтажа печатных плат.

Настольная печь для пайки SMD-компонентов «САХАРА СХ250-П1» позволяет точно следовать температурному профилю. Это печь компактная, но имеет две зоны, а по сути является трехзонной (что нехарактерно для компактных печей). Шаттл (корзина с платами) автоматически заезжает и движется по зонам внутри печи: вначале – в первую, где происходит предварительный нагрев. В это время во второй зоне достигается температура пикового нагрева. В определенное время шаттл уезжает во вторую зону, там происходит оплавление (температура и время задаются программно). Когда пик проходит, платы автоматически возвращаются в зону, где были до этого, и происходит охлаждение. Затем платы выезжают, и печь подает звуковой сигнал, означающий, что можно загружать новую партию. Для оператора, который устанавливает и вынимает платы, предусмотрена только одна кнопка. Настройки выполняет инженер с компьютера.

Полуавтоматический манипулятор-установщик «САХАРА СХ250-М» для установки SMD-компонентов на печатные платы компания тоже компактен.  Его легко поставить на стол, убрать или переместить в другое место. Калибровки, настройки давления не требуется, это выполняется автоматически. Также автоматически учитываются особенности, важные для монтажа плат, такие как кривизна платы или высота элементов. Прибор достаточно включить в сеть и выставить значение нуля (максимальная высота установочной головки, с которой производится «прицеливание компонента»). Оператор подводит установочную головку к питателю, где упакованы компоненты, и прицеливается, то есть захват опускается не до конца, а до установленного уровня. Прицелившись, оператор нажимает кнопку, и компонент захватывается вакуумом. Затем, используя только пальцы, оператор перемещает установочную головку на печатную плату и вновь опускает компонент на уровень прицеливания. И только после этого устанавливает компонент на плату. Все эти действия контролируются и автоматизируются с помощью встроенного контроллера, что минимизирует вероятность ошибки.

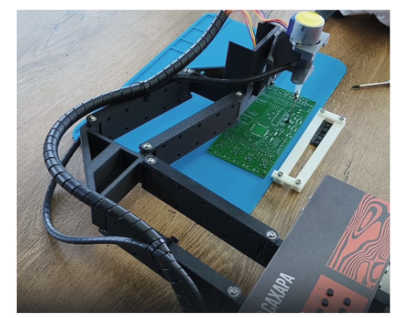

Рис. Полуавтоматический манипулятор «САХАРА СХ250-М»

Термопрофайлер «САХАРА Т8-20» позволяет измерять температуру печи по восьми независимым каналам. С помощью этого устройства можно построить детальный термопрофиль печи, вести постоянный мониторинг температуры, измерять температуру непосредственно на поверхности печатной платы, что помогает учитывать температурный градиент между поверхностью изделия и горячим воздухом в печи, оптимизировать процесс пайки компонентов. Программное обеспечение, разработанное для термопрофайлера, позволяет автоматически подбирать температуру печи.
