Компания КРУГ интегрировала ЭГСР в АСУ ТП паровой турбины Ново-Стерлитамакской ТЭЦ

 На Ново-Стерлитамакской ТЭЦ модернизирована электрогидравлическая система регулирования (ЭГСР) паровой турбины ПТ-60-130/13 ЛМЗ ст.№1 с интеграцией в существующую АСУ ТП. Система разработана для повышения уровня автоматизации с учетом современных требований к технологическому оборудованию ТЭЦ.

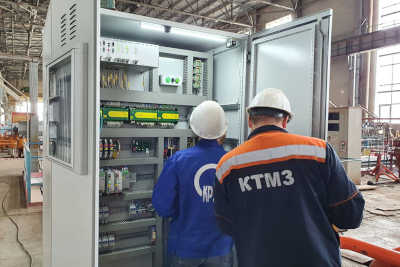

В рамках проекта был заменен шкаф управления ЭГСР с устаревшим оборудованием. Новый шкаф оснащен современными резервируемыми контроллерами и микропроцессорными позиционерами производства НПФ «КРУГ». Интеграция ЭГСР в состав существующей АСУ ТП турбины позволяет оперативному и обслуживающему персоналу видеть целостную картину технологического процесса и осуществлять управление и настройку с единого АРМ.

Управление сервомотором СМВД турбины осуществляется посредством микропроцессорного позиционера DevLink-А10.АIO-3UI/3UI производства НПФ «КРУГ».

Проект выполнен с применением типового решения Автоматизированная электрогидравлическая система регулирования паровой турбины ТЭЦ, являющегося совместной разработкой ООО НПФ «КРУГ» и ТОО «Карагандинский турбомеханический завод (КТМЗ)», которая осуществлялась под эгидой ООО «Башкирская генерирующая компания» (ПАО «Интер РАО»).

АСУ ТП турбины и система ЭГСР функционируют на базе программно-аппаратного комплекса ПТК КРУГ-2000® (ПАК ПТК КРУГ-2000).

Ранее выполненные внедрения ЭГСР: паровые турбины ПТ-65/75-130 и Т-110/120-12,8 Уфимской ТЭЦ-2, турбины ПТ-60-130/13 и Р-50-130/13 Уфимской ТЭЦ-4, турбины ПТ-24-8,8/1,0/0,12 Уфимской ТЭЦ-1.

Ново-Стерлитамакская ТЭЦ входит в Башкирскую генерирующую компанию (ПАО «Интер РАО»). Является основным источником тепловой энергии для системы централизованного теплоснабжения города Стерлитамака. Установленная электрическая мощность – 255 МВт, тепловая – 1511,2 Гкал/ч. В качестве основного топлива используется магистральный природный газ, в качестве резервного – мазут.
