В новом номере журнала "ИСУП" опубликована статья «Применение контроллеров САТЕЛЛИТ»

 ПЛК САТЕЛЛИТ, который является собственной разработкой российской компании ООО «НПА Вира Реалтайм», представляет собой базовый управляющий контроллер в составе программно-технического комплекса «СИРИУС-РЛТ». Разработаны две модификации контроллера: САТЕЛЛИТ-Р и САТЕЛЛИТ-А.

Контроллеры САТЕЛЛИТ-Р строятся по модульному принципу и содержат один или два модуля центрального процессора ПР (второй модуль – для горячего резервирования), одного или нескольких блоков питания БП и до 32 субблоков ввода/вывода. Связь процессорных модулей ПР с субблоками ввода/вывода осуществляется через блоки шин. Процессорный модуль контроллера САТЕЛЛИТ-Р выполнен на базе микроконтроллера с ядром ARM Cortex-M7, работающего под ОС SatRLT.OS. Для осуществления стыковок с внешними интеллектуальными устройствами (счетчики, корректоры и т. д.), а также для организации межсетевого взаимодействия используются два интерфейса RS-232/RS-485 и три интерфейса Ethernet. Синхронизация базы данных между двумя резервируемыми процессорными модулями осуществляется через USB-интерфейсы. Контроллеры САТЕЛЛИТ-Р имеют большой набор субблоков ввода/вывода, которые отличаются малым потреблением: не более 2 Вт на субблок по цепи =24 В.

Такие контроллеры позволяют строить распределенные и централизованные АСУ ТП различного назначения, в том числе системы автоматики и телемеханики.

ПЛК САТЕЛЛИТ-А предназначены для использования в качестве малоинформативных контроллеров в составе АСУ ТП с особыми требованиями. Этот контроллер относится к проектно-компонуемым устройствам и в общем виде состоит из функциональных плат, соединенных согласно требуемой конфигурации: базовой платы, платы расширения ввода/вывода и платы расширения коммуникационных портов.

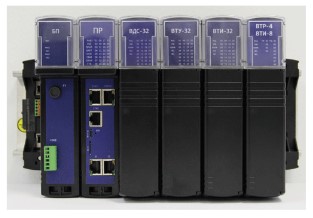

Рис. ПЛК САТЕЛЛИТ-Р



Рис. ПЛК САТЕЛЛИТ-А

В отличие от ПЛК САТЕЛЛИТ-Р контроллер САТЕЛЛИТ-А включает в свой состав высокоточные быстродействующие АЦП и обладает низким энергопотреблением со встроенным механизмом «сна» и «пробуждения».

В статье подробно рассказано о нескольких примерах построения АСУ ТП на базе контроллеров САТЕЛЛИТ: о системе управления крановыми узлами продуктопроводов; о комплексной автоматизации узла редуцирования газа (УРГ) на газопроводе; о системе сбора данных для волновой системы обнаружения утечек (СОУ) трубопровода; о построении автономного пункта системы телемеханики «СИРИУС-ТМ».
