В новом выпуске журнала «ИСУП» компания «ПАРМА» опубликовала статью о комплексе мониторинга температуры (нагрева) контактных соединений в РУ 0,4–35 кВ

 Комплекс «ПАРМА КМТ» предназначен для мониторинга состояния работы энергетического оборудования напряжением 0,4–35 кВ: он позволяет контролировать температуру (нагрева) в местах контактных соединений в КТП, БКТП, КРУ, КСО, ЩСН и НКУ.

Наиболее подвержены нагреву места контактных соединений токоведущих частей электрооборудования и контакты коммутационных аппаратов. Причем зачастую нагрев возникает даже при токах нагрузки, не превышающих номинальных значений. Это происходит из-за высокого переходного сопротивления в месте контактного соединения, которое может быть вызвано некачественным монтажом, ослаблением болтовых соединений и другими факторами.
Плановые осмотры электрооборудования далеко не всегда позволяют своевременно обнаружить и устранить дефекты, особенно учитывая, что интервалы между проверками могут быть слишком длительными (за это время дефект успевает развиться). Тепловизионный контроль, хотя и эффективен для выявления нагрева, в некоторых случаях не позволяет его обнаружить из-за конструктивных особенностей оборудования.

Решение компании «ПАРМА» предназначено для непрерывного мониторинга нагрева контактных соединений (в режиме 24/7) с учетом различных условий эксплуатации, что позволяет перейти к обслуживанию энергооборудования по фактическому состоянию.

В статье рассмотрены компоненты комплекса мониторинга температуры «ПАРМА КМТ»:

- автономные датчики температуры различных модификаций и места их установки;
- шкафы КМТ (наличие ведущего и ведомого шкафов обеспечивает масштабируемость системы);
- программное обеспечение TRANSDATA, являющееся ядром системы «ПАРМА КМТ».

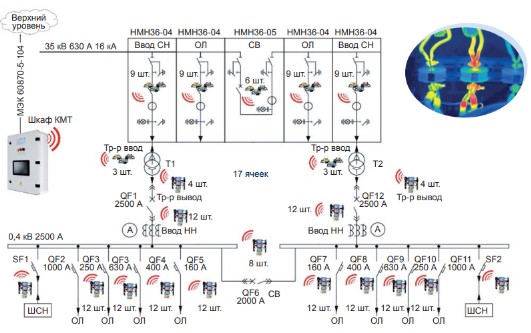

Рис. Пример проектного решения для одного из объектов
