Высокоэффективная настольная электронная нагрузка серии АКИП-1392

 Прист представляет новую серию нагрузок электронных АКИП-1392. Нагрузки электронные серии АКИП-1392 предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств. Электронная нагрузка обеспечивает испытание в различных статических и динамических режимах работы (контроль напряжения, тока, имитация нагрузочного сопротивления).

Принцип действия электронных нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок на лицевой панели нагрузки.

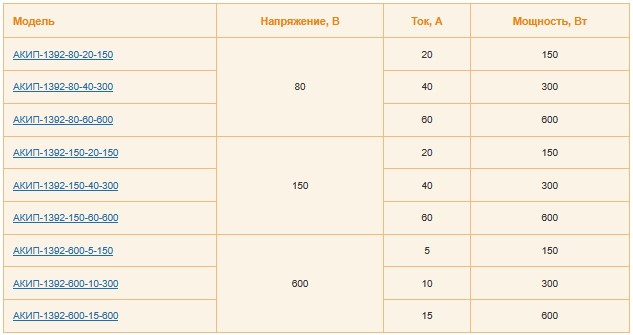

В серию входят девять моделей нагрузок:

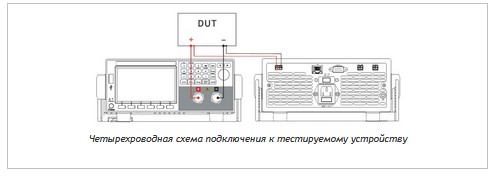

Нагрузки серии АКИП-1392 имеют две схемы подключения к тестируемому устройству по двух- или четырехпроводной схеме. Двухпроводная схема используется для подключения тестируемого устройства небольшой нагрузочной мощности и расположенное рядом с прибором. При подключении тестируемого устройства высокой мощности и при увеличенном расстоянии между нагрузкой электронной и тестируемым объектом возникает риск падения напряжения, что повлияет на точность измерения напряжения на нагрузки. Для компенсации падения напряжения рекомендуется использовать четырехпроводную схему подключения к тестируемому устройству.

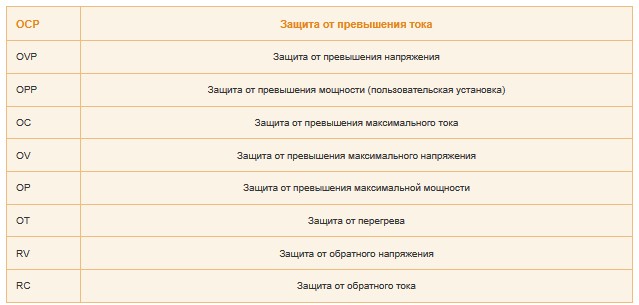

Нагрузки электронные серии АКИП-1392 имеют следующие режимы защиты:

Помимо стандартных режимов работы нагрузки: стабилизация тока (CC), стабилизация напряжения (СV), стабилизация сопротивления (CR), стабилизация мощности (CW), и возможности создания тестовых последовательностей из 200 шагов, электронные нагрузки серии АКИП-1392 позволяют комбинировать данные режимы:

CVCC – комбинированный режим СV + СС
CRCC - комбинированный режим CR + CC
CPCC - комбинированный режим CP + CC
CVCR - комбинированный режим CV + CR
