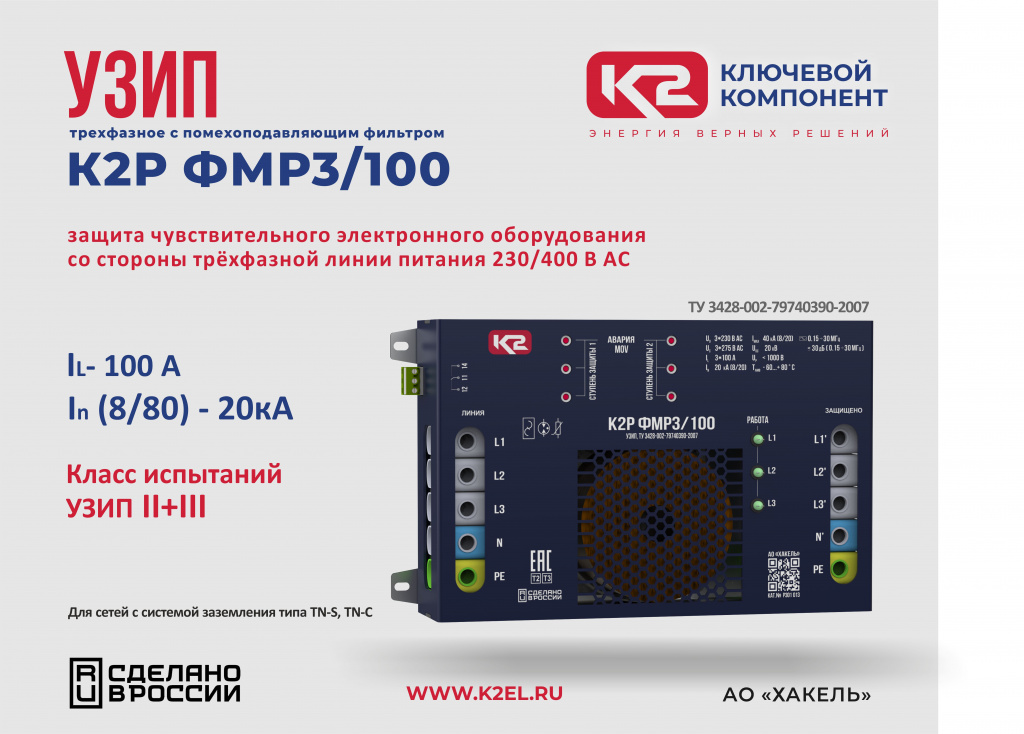

УЗИП К2Р ФМР3/100 со встроенным трехфазным помехоподавляющим фильтром - защита чувствительного электронного оборудования от импульсных перенапряжений и высокочастотных помех

К2Р ФМР3/100 представляет собой трехфазное УЗИП класса испытаний II+III со встроенным трехфазным помехоподавляющим фильтром. Устанавливается после УЗИП класса испытаний I, I+II непосредственно возле защищаемого оборудования.

Защита чувствительного электронного оборудования

УЗИП К2Р ФМР3/100 защищает чувствительное электронное оборудование от импульсных перенапряжений и высокочастотных помех со стороны трехфазной линии питания 230/400 В АС.


Общие характеристики
- Предназначено для защиты оборудования в цепях L/N, L/РЕ, N/PE от высокочастотных помех и импульсных перенапряжений. - - Применяется в сетях с системами заземления типа TN-S, TN-C.
- Выпускается на номинальный рабочий ток IL = 100 A, номинальное рабочее напряжение Uo = 230/400 В AC.
- УЗИП способно отводить импульсы In (8/20) = 20 кА, обеспечивается низкий уровень напряжения защиты Up < 1 кВ.
- Световая индикация наличия рабочего напряжения по каждой из 3 фаз.


Сигнализация состояния варисторов (MOV)
- Местная визуальная сигнализация состояния варисторов MOV – с помощью блинкеров красного цвета: в исправном состоянии утоплены, в аварийном - выдвинуты.
- Для удаленного контроля устройство cнабжено «сухими» контактами дистанционной сигнализации: в исправном состоянии 11-12 контакты замкнуты, в аварийном разомкнуты.


Характеристики помехоподавляющего фильтра
Полоса заграждения фильтра - 0.15 - 30 МГц.
Затухание фильтра в полосе заграждения - не менее 30 дБ.
Постоянные фильтра: Сх - 220 нФ; Сy - 2.2 нФ; L - 1.5 мГн.
