Процессорная плата PICMG 1.3 на Raptor Lake от iBASE

 У iBASE вышла PICMG-плата IB996, предназначенная для установки процессоров Raptor Lake и Alder Lake. Эта полноразмерная плата PICMG 1.3 c чипсетом Q670 и слотами для DDR5 DIMM может быть установлена в 6U, 4U и 2U корпуса с объединительными платами PCIe и PCI. Системы с архитектурой PICMG предоставляют максимум возможностей по установке планок и плат расширения в объеме корпуса, включая 20-слотовые решения. Несмотря на то, что плата работает с современными процессорами и быстрой памятью DDR5-5600, у нее имеется поддержка клавиатуры/мыши PS/2 и дисплея VGA, что поможет использовать ее для модернизации систем предыдущих поколений.

Плата работает с 35- и 65-ваттными настольными процессорами Raptor Lake и Alder Lake. Для охлаждения используется кулер со стандартным креплением, для процессоров LGA 1700. Установка кулеров для материнских плат возможна, но системы PICMG предпочтительнее оснащать специальными низкопрофильными кулерами. У платы два слота оперативной памяти DDR5. Максимальный общий объем может составлять 64 Гб. Дисковые накопители подключаются через 5 интерфейсов SATA. Поддерживается RAID Также может быть использован M.2 NVMe SSD в слоте 2280 M-key. Еще один слот (2230 E-key) предназначен для платы расширения. Стандартные платы расширения PCI Express и PCI подключаются через объединительную плату.

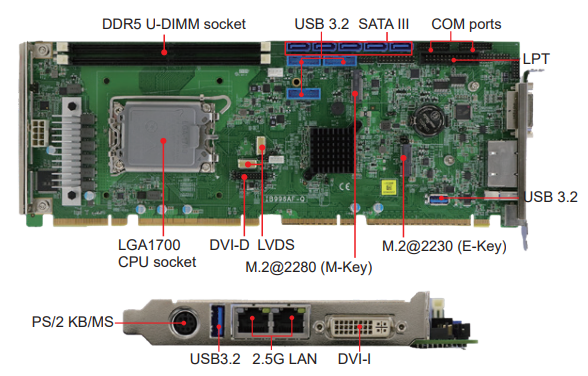

На пленку внешних разъемов выведены два гнезда 2.5GBASE-T Ethernet, порт USB 3.2, порт клавиатуры и мыши PS/2, а также видеовыход DVI-I, к которому можно подключить как современный цифровой дисплей, так и старый VGA-монитор.

К внутренним коннекторам подключаются: 6 гнезда шины USB 3.2, 3 COM-порта RS-232, 1 универсальный порт RS-232/422/485, порт LPT, 4-битный дискретный интерфейс ввода-вывода, аудиоколодка. Между процессором и PCH находятся разъемы дополнительных видеоинтерфейсов DVI-D и LVDS. Также прямо на плате находится еще одно гнездо USB 3.2 Type A для установки flash-накопителей и ключей.

Технические характеристики IB996AF-Q:

• Форм-фактор: PICMG 1.3
• Охлаждение, тип: Активное
• Охлаждение, вентиляторы: подключение 1 x 4 pin
• Разъем процессора: LGA 1700
• Chipset: Intel Q670
• Тип оперативной памяти: DDR5-5600, 2 DIMM, до 64 Гб
• Видеовыходы: DVI-I: 1
• Порты 2.5GBASE-T: 2
• USB порты: 8 (USB 3.2)
• COM порты: 3 x RS-232, 1 x RS-232/422/485
• Дискретный ввод-вывод: 4 DI, 4 DO
• Дисковая система: 1 x M.2, 5 x SATA
• Слоты расширения M.2: 1 x 2280 M key, 1 x 2230 E key
• Поддерживаемые ОС: Windows 10 / 11, Linux
• Рабочая температура, град. C: 0~60
• Габаритные размеры, мм: 338 x 126
