Анонсированная недавно плата Aaeon UP 710S не станет первой платой UP с процессорами Alder Lake N, т.к. еще в прошлом году компания выпустила UP7000 c N50/N100/N97. Модель UP7000, как и почти все остальные платы UP, оснащается 40-контактным разъемом GPIO аналогично DIY-ориентированным платам Raspberry Pi.

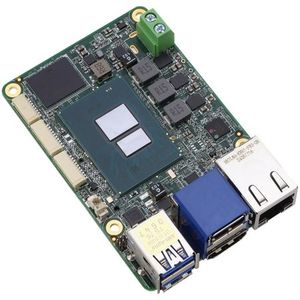

Однако на плате размером 85 x 56 мм традиционный 40-контактный разъем DIP с шагом 2.54 занимает довольно много места и инженеры Aaeon решили перепроектировать плату без него. В результате набор внешних разъемов остался прежним, а вместо 28-битного GPIO плата получила 8 бит GPIO, два PWM-выхода, порт RS-232/422/485, два порта I2C и два порта SPI. За счет переноса процессора на верхнюю сторону платы удалось найти место для слота M.2 2230 E key. Новинка получила название 710S. Как и собратья по серии UP, плата предназначена для изготовления компактных компьютеров, создания POS-систем, медиа-плееров, для встраиваемого монтажа.
На данный момент компания сообщает о трех модификациях платы, которые различаются процессором (N100/N97) и объемом оперативной памяти. Для охлаждения 6- и 12-ваттных процессоров используется радиатор, который будет устанавливаться по время изготовления. Также в качестве опции заявлена пластина теплоотвода UP-BRKIT-A10-0001, которая устанавливается вместо радиатора. Процессор использует оперативную память LPDDR5, 4 или 8 Гб которой устанавливаются производителем. Накопителем служит 64- или 128-гигабайтный eMMC. Дополнительный контроллер устанавливается в слот M.2 2230 E key.
На внешние разъемы выведены три порта USB 3.2, гигабитный порт Ethernet и видеоинтерфейс HDMI. К внутренним коннекторам подключаются: 2 порта USB 2.0, кнопки и индикаторы передней панели, COM-порт, 2 I2C, 2 SPI, 2 PWM, порт на 8 линий GPIO.
Плата работает от источника постоянного тока напряжением 12 вольт и поддерживает режимы работы ATX и AT (всегда включен). Питание подключается через терминал, однако на фото видна разводка и для установки DC-JACK, как у плат UP7000.
На данный момент компания сообщает о трех модификациях платы, которые различаются процессором (N100/N97) и объемом оперативной памяти. Для охлаждения 6- и 12-ваттных процессоров используется радиатор, который будет устанавливаться по время изготовления. Также в качестве опции заявлена пластина теплоотвода UP-BRKIT-A10-0001, которая устанавливается вместо радиатора. Процессор использует оперативную память LPDDR5, 4 или 8 Гб которой устанавливаются производителем. Накопителем служит 64- или 128-гигабайтный eMMC. Дополнительный контроллер устанавливается в слот M.2 2230 E key.
На внешние разъемы выведены три порта USB 3.2, гигабитный порт Ethernet и видеоинтерфейс HDMI. К внутренним коннекторам подключаются: 2 порта USB 2.0, кнопки и индикаторы передней панели, COM-порт, 2 I2C, 2 SPI, 2 PWM, порт на 8 линий GPIO.
Плата работает от источника постоянного тока напряжением 12 вольт и поддерживает режимы работы ATX и AT (всегда включен). Питание подключается через терминал, однако на фото видна разводка и для установки DC-JACK, как у плат UP7000.
