Датчики для измерения высоких напряжений от НПО «Горизонт Плюс»

НПО «Горизонт Плюс» ( г.Истра, М.О.) давно выпускает  приборы  собственной разработки  - это датчики измерения тока серии ПИТ, датчики напряжения ПИН, приборы для измерения активной мощности серии ПИМ и клещи токоизмерительные высоковольтные КТ. Теперь линейка датчиков напряжения пополнилась новыми моделями, которые, в том числе, предназначены для замены ушедших с рынка зарубежных аналогов.

Указанные приборы внесены в Госреестр СИ РФ под регистрационным № 75210-19 и предназначены, главным образом, для измерения высоких, до 6000 Вольт , напряжений постоянного и переменного тока. Все датчики напряжения комплектуются токозадающим, резистором, который находится внутри  или вне корпуса прибора. Датчики преобразуют мгновенное или среднеквадратичное значение напряжения, соответственно,  в пропорциональное значение силы тока или в стандартный токовый интерфейс «токовая петля 4–20 мА».

Например, датчик  напряжения  ПИН-3000-УА-Б1-М с внешним резистором имеет диапазон измерения напряжений до 3000 В. Датчик   ПИН-6000-УА-Б-Р ( Рис.1  ), с резистором внутри корпуса датчика, имеет шесть диапазонов измерений и способен измерять напряжения  до 6000 В. Важное преимущество прибора в том, что он способен выдерживать пробивное напряжение до 13 кВ.

Конструкция корпуса датчика напряжения  ПИН-3000-УА-Б1-М  максимально приближена  к конструкции корпуса зарубежного датчика LV 200 -AW/SP1 , что позволяет легко произвести замену импортного датчика на российский аналог.

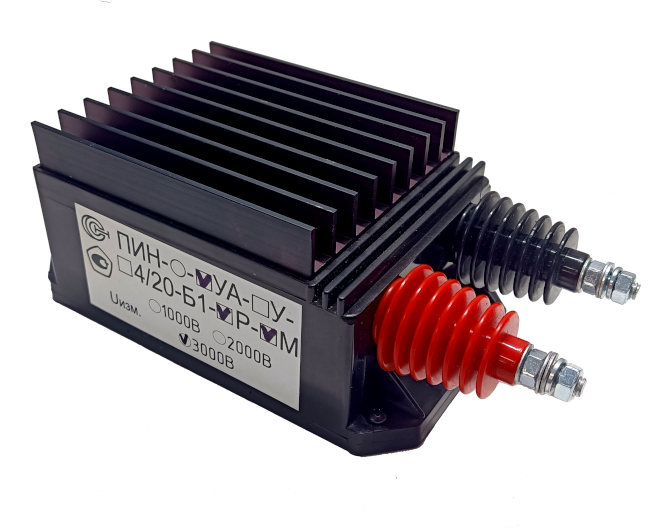

Внешний вид датчика напряжения до 6000 В (Рис.1 ).
