Прист представляет новую серию портативных векторных анализаторов цепей АКИП-6608

 Прист представляет новую серию портативных векторных анализаторов цепей АКИП-6608, с опциональной возможностью добавления функций анализатора спектра, рефлектометра (TDR/TDA) и измерений антенно-фидерных устройств (АФУ).

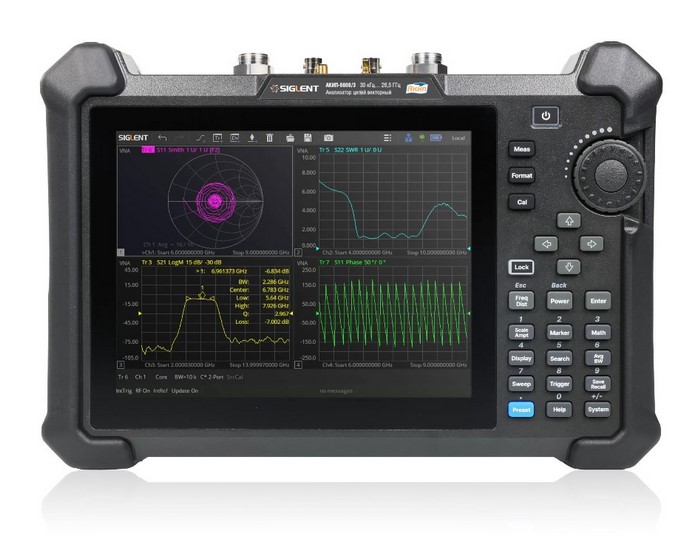

 Векторные анализаторы цепей серии АКИП-6608 представляют собой портативный 2-портовый анализатор, имеющий частотный диапазон от 30 кГц до 14 / 20 / 26,5 ГГц (в зависимости от модели). Серия векторных анализаторов цепей АКИП-6608 является эффективным инструментом для определения добротности, полосы пропускания и вносимых потерь фильтра, преобразования импеданса, выполнения тестирования по маске, теста пульсаций, моделирования оснастки, добавления или удаления адаптеров. Анализаторы серии АКИП-6608 могут работать с пятью видами развертки: режим линейной частоты, режим логарифмической частоты, режим развертки по уровню сигнала, режим непрерывной временной развертки и режим сегментированной развертки. Векторные анализаторы цепей серии АКИП-6608 поддерживают различные виды калибровки, включая механические калибровочные комплекты SOLT, SOLR, TRL и электронные модули (ECal) серии SEM5000A для обеспечения точных и достоверных результатов измерений.

Ключевые особенности:

Рабочий диапазон частот:

• 30 кГц … 14 ГГц – АКИП-6608/1
• 30 кГц … 20 ГГц – АКИП-6608/2
• 30 кГц … 26,5 ГГц – АКИП-6608/3

• Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
• Диапазон установки выходного уровня: - 45 дБм … 10 дБм
• Разрешение: 1 Гц, 0,01 дБ
• Динамический диапазон: 100 дБ (полоса ПЧ = 10 Гц)
• Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка
• Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция)

• Поддержка инжекторов питания (Bias-Tees)
• Поддержка GPS для сохранения информации о времени и местоположении
• Сенсорный экран, диагональ экрана 21,3 см (разрешение 800x600)
• Интерфейсы: USB, LAN, опция – GPIB
• Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer

Портативный векторный анализатор цепей серии АКИП-6608 имеет возможностью функционального расширения за счет активации дополнительных программных опций, таких как Анализатор спектра, Рефлектометр и анализ во временной области. Опциональная функция анализа спектра основана на аппаратном обеспечении векторного анализатора цепей, путем регулировки сигнала гетеродина и обработки алгоритма зеркального подавления получения спектра сигнала.
