Учет параметров электроэнергии трехфазных потребителей оснащен настраиваемой системой контроля выхода измеряемых параметров за пределы установленных значений. Трехфазный измеритель параметров электроэнергии - DFPM33, предназначен для работы как анализатор качества электроэнергии. Благодаря подключению прибора DFPM33 к шлюзу xGate 6 можно создать систему технического учета электроэнергии.

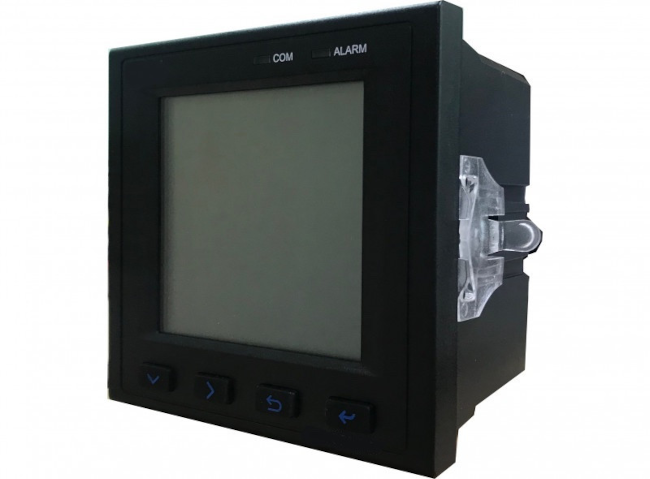

Анализатор электроэнергии DFPM33 предназначен для измерения всех основных параметров трехфазной трех- или четырех проводной, симметричной или несимметричной электрической сети, с одновременным отображением текущих значений и их передачей в RS-485.
DFPM33 обладает настраиваемой системой контроля выхода измеряемых параметров за пределы установленных значений, которая следит за электрическими параметрами прибора и осуществляет необходимые действия. При возникновении аварийного события начинает мигать лампочка ALARM на приборной панели прибора. При этом на дисплее DFPM33 можно открыть экран сигнала предупреждения, где указывается тип аварийного события, или определить этот тип с помощью канала связи.
DFPM33 может оснащаться двумя реле (250 В переменного тока 5А), которые можно настроить для контроля превышения выбранных измеряемых параметров за установленный предел.
DFPM33 поддерживает два режима работы для реле. Действия реле в этих режимах отличаются. Режим управления по умолчанию - дистанционный. Настроить срабатывание можно с помощью панели настройки реле на передней панели прибора или через канал связи по RS-485.
- Дистанционное управление (внешнее) - реле управляется с персонального компьютера или ПЛК с помощью команд, передающихся по каналу связи по RS-485.
- Управление сигналом предупреждения (внутреннее) - если при появлении сигнала срабатывает реле, можно установить определенную уставку срабатывания.
Особенности:
- Предназначен для системы распределения низкого напряжения ниже AC 400V (LN),
- Интерфейс RS485 протокол Modbus,
- Большой яркий жидкокристаллический дисплей,
- Класс точности 0.5s,
- Два дискретных входа для для контроля сигнала положения выключателя, переключателей,
- Контроль максимальных и минимальных значений,
- Измерение до 31 гармоники, К-фактор, THD,
- Подключение к шлюзу xGate6.
Измеритель параметров электроэнергии DFPM33 измеряет, отображает и через интерфейс RS485 по стандартному протоколу ModBus RTU транслирует в реальном времени следующие параметры:
- Напряжение — Ua, Ub, Uc, Uab, Ubc, Uca,
- Дисбаланс напряжения – UL-L unbal, UL-N unbal,
- Сила тока — Ia, Ib, Ic, In,
- Дисбаланс тока – I unbal,
- Активная мощность – Pa, Pb, Pc, ∑P,
- Реактивная мощность – Qa, Qb, Qc, ∑Q,
- Полная мощность — Sa, Sb,Sc, ∑S,
- Коэффициент мощности — PFa, PFb, PFc, ∑PF,
- Частота - F,
- Активная энергия — кВтч,
- Реактивная энергия – кВАрч,
- Cредние и максимальные значения I, P, Q, S
DFPM33 обладает настраиваемой системой контроля выхода измеряемых параметров за пределы установленных значений, которая следит за электрическими параметрами прибора и осуществляет необходимые действия. При возникновении аварийного события начинает мигать лампочка ALARM на приборной панели прибора. При этом на дисплее DFPM33 можно открыть экран сигнала предупреждения, где указывается тип аварийного события, или определить этот тип с помощью канала связи.
DFPM33 может оснащаться двумя реле (250 В переменного тока 5А), которые можно настроить для контроля превышения выбранных измеряемых параметров за установленный предел.
DFPM33 поддерживает два режима работы для реле. Действия реле в этих режимах отличаются. Режим управления по умолчанию - дистанционный. Настроить срабатывание можно с помощью панели настройки реле на передней панели прибора или через канал связи по RS-485.
- Дистанционное управление (внешнее) - реле управляется с персонального компьютера или ПЛК с помощью команд, передающихся по каналу связи по RS-485.
- Управление сигналом предупреждения (внутреннее) - если при появлении сигнала срабатывает реле, можно установить определенную уставку срабатывания.
Особенности:
- Предназначен для системы распределения низкого напряжения ниже AC 400V (LN),
- Интерфейс RS485 протокол Modbus,
- Большой яркий жидкокристаллический дисплей,
- Класс точности 0.5s,
- Два дискретных входа для для контроля сигнала положения выключателя, переключателей,
- Контроль максимальных и минимальных значений,
- Измерение до 31 гармоники, К-фактор, THD,
- Подключение к шлюзу xGate6.
Измеритель параметров электроэнергии DFPM33 измеряет, отображает и через интерфейс RS485 по стандартному протоколу ModBus RTU транслирует в реальном времени следующие параметры:
- Напряжение — Ua, Ub, Uc, Uab, Ubc, Uca,
- Дисбаланс напряжения – UL-L unbal, UL-N unbal,
- Сила тока — Ia, Ib, Ic, In,
- Дисбаланс тока – I unbal,
- Активная мощность – Pa, Pb, Pc, ∑P,
- Реактивная мощность – Qa, Qb, Qc, ∑Q,
- Полная мощность — Sa, Sb,Sc, ∑S,
- Коэффициент мощности — PFa, PFb, PFc, ∑PF,
- Частота - F,
- Активная энергия — кВтч,
- Реактивная энергия – кВАрч,
- Cредние и максимальные значения I, P, Q, S
