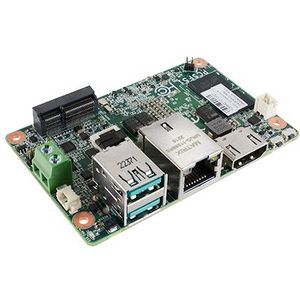

Компания DFI продолжает расширять ассортимент плат форм-фактора 1.8 дюймов. Анонсирована третья плата в серии продуктов "1.8 SBC", получила название PCSF51 и будет использоваться на базе процессоров AMD R2000. Как и других платы серии, PCSF51 своими размерами не превышает пластиковую карту и оснащается стандартными коннекторами Ethernet, USB и видеоинтерфейса.
Наличие стандартных коннекторов позволит использовать плату как для встраиваемых решений, так и для сборки компактных и панельных компьютеров. Размеры плат форм-фактора 1.8'' сопоставимы с размером процессорных модулей COM Express и QSeven, при этом платы не требуют использования плат разработчика при отладке.
Плата PCSF51 будет выпущена как минимум в двух модификациях, которые различаются моделью установленного процессора и объемом памяти. Это может быть и двухъядерный R2312 и четырехъядерный R2514. Теплопакет использованных процессоров не превышает 15 Вт, что позволит обойтись безвентиляторной схемой охлаждения, когда для для сброса тепла используется радиатор или металлический корпус готового устройства. Процессору для работы требуется оперативная память DDR4-2600, 4 или 8 Гб которой распаяны непосредственно на поверхности платы. Такой объем памяти будет достаточен для работы Windows 10 IoT и операционных систем семейства Linux. Накопителем для размещения операционной системы служит eMMC объемом 64 Гб. Для установки плат расширения служит полноразмерный слот M.2 2230 e-key. В слоте разведены сигналы PCIe и USB 2.0.
На внешние коннекторы платы выведен порта Gigabit Ethernet, два гнезда шины USB 3.1 и видеоинтерфейс HDMI. К внутренним коннекторам подключаются 8 канальный дискретный интерфейс.
Питание платы осуществляется от внешнего источника постоянного тока напряжением 12 вольт.
Плата PCSF51 будет выпущена как минимум в двух модификациях, которые различаются моделью установленного процессора и объемом памяти. Это может быть и двухъядерный R2312 и четырехъядерный R2514. Теплопакет использованных процессоров не превышает 15 Вт, что позволит обойтись безвентиляторной схемой охлаждения, когда для для сброса тепла используется радиатор или металлический корпус готового устройства. Процессору для работы требуется оперативная память DDR4-2600, 4 или 8 Гб которой распаяны непосредственно на поверхности платы. Такой объем памяти будет достаточен для работы Windows 10 IoT и операционных систем семейства Linux. Накопителем для размещения операционной системы служит eMMC объемом 64 Гб. Для установки плат расширения служит полноразмерный слот M.2 2230 e-key. В слоте разведены сигналы PCIe и USB 2.0.
На внешние коннекторы платы выведен порта Gigabit Ethernet, два гнезда шины USB 3.1 и видеоинтерфейс HDMI. К внутренним коннекторам подключаются 8 канальный дискретный интерфейс.
Питание платы осуществляется от внешнего источника постоянного тока напряжением 12 вольт.
