Итогом модернизации ранее представленных анализаторов с функцией измерения 17 параметров и базовой погрешностью ± 0,08% компания GW Instek стала новая линейка прецизионных измерителей ВЧ радиокомпонентов.

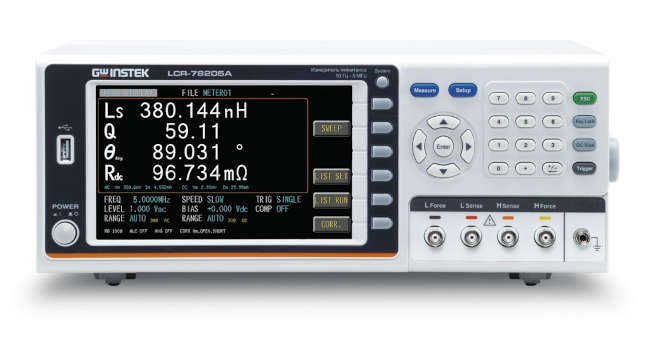

В состав серии LCR-78200 включено ещё 5 новых моделей анализаторов с индексом «А»: LCR-78205А/ LCR-78210А/ LCR-78220А/ LCR-78230А/ LCR-78250А с полосами частот тест-сигнала 10 Гц…5 МГц, 10 МГц, 20 МГц, 30 МГц и 50 МГц (соответственно).
Новая серия измерителей по конструкции и функциональности сопоставима с ранее выпущенными моделями, но при этом она включает LCR-анализатор с более высокой частотой тест-сигнала до 50 МГц и имеет ряд технических новаций и преимуществ. Сопоставление по частотному диапазону всех модификаций измерителей серии LCR-78200 приведено в таблице.
Новая серия измерителей по конструкции и функциональности сопоставима с ранее выпущенными моделями, но при этом она включает LCR-анализатор с более высокой частотой тест-сигнала до 50 МГц и имеет ряд технических новаций и преимуществ. Сопоставление по частотному диапазону всех модификаций измерителей серии LCR-78200 приведено в таблице.
Особенности режимов и функциональности:
- Измерения на переменном и постоянном токе: импеданс (Z/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), добротность (Q), коэффициент диэлектрических потерь (D), полная проводимость (Y-admittance), активная проводимость (G-conductance), реактивная проводимость (B-susceptance), реактивное сопротивление (X-reactance), измерения сопротивления по постоянному току (Rdc)
- Частота тест-сигнала от 10 Гц (разрешение 0,1 Гц)
-Графический режим (одновременное отображение кривых 2-х параметров – Lin/ LOG)
-Диапазон внутреннего постоянного смещения до ±12 В
-Переключаемый выходной импеданс измерительных портов (25 Ом/ 100 Ом)
-Максимальная скорость измерений 2,5 мс.
-Мониторинг напряжения/тока (Vm/ Im) для измерения фактического значения напряжения (включая смещение) или силы тока, протекающего через тестируемое устройство, функция поддержания стабильности уровня тест-сигнала в ходе теста.
- Измерения на переменном и постоянном токе: импеданс (Z/ R), фазовый угол (θDEG/ θRAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), добротность (Q), коэффициент диэлектрических потерь (D), полная проводимость (Y-admittance), активная проводимость (G-conductance), реактивная проводимость (B-susceptance), реактивное сопротивление (X-reactance), измерения сопротивления по постоянному току (Rdc)
- Частота тест-сигнала от 10 Гц (разрешение 0,1 Гц)
-Графический режим (одновременное отображение кривых 2-х параметров – Lin/ LOG)
-Диапазон внутреннего постоянного смещения до ±12 В
-Переключаемый выходной импеданс измерительных портов (25 Ом/ 100 Ом)
-Максимальная скорость измерений 2,5 мс.
-Мониторинг напряжения/тока (Vm/ Im) для измерения фактического значения напряжения (включая смещение) или силы тока, протекающего через тестируемое устройство, функция поддержания стабильности уровня тест-сигнала в ходе теста.
