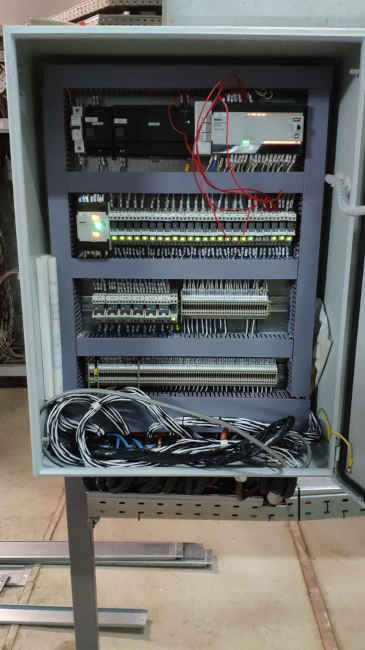

Шкафы управления приточно-вытяжной вентиляцией на базе оборудования ОВЕН

На базе программируемого контроллера ОВЕН ПЛK110 [М02 разработана система управления приточно-вытяжной вентиляцией. В состав системы управления также входят модули дискретного вывода ОВЕН МУ110-16Р, блоки питания для тяжелых условий эксплуатации ОВЕН БП120Б-24С и блок сетевого фильтра ОВЕН БСФ-1,2.

 Система предназначена для управления основным и резервным вентиляторами, узлом смешивания теплоносителя, датчиками и исполнительными механизмами. Шкаф ПЛК осуществляет общее управление и обеспечивает автоматическое управление и ввод резерва вытяжными вентиляторами при работе приточной установки, управление клапанами и реализацию алгоритма по сигналам «Газ20%», «Газ 50%», «Пожар». Вытяжная вентиляция состоит из основных и аварийных (резервных) вентиляторов и пультов управления по месту. ШПЛК управляет дискретными сигналами и вытяжными вентиляторами. Информацию о состоянии коммутационных аппаратов вытяжных вентиляторов ШПЛК получает по сети обмена данными от модулей дискретного ввода. Сигнал «пожар» формирует релейную блокировку на работу вытяжных вентиляторов. Разработчик – НПФ «ГектИС», г. Тольятти.
