Тайваньский производитель оборудования для промышленной автоматизации, компания AAEON, объявила о выпуске новых компактных модулей NANOCOM-EHL, выполненных в формате COM Express type 10. Модуль поддерживает процессоры Atom x6000/Celeron/Pentium (семейства J и N) поколения Elkhart Lake.

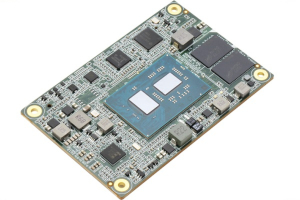

На плате размерами 84х55 мм расположены: сам процессор (потребление 12 Ватт), напаяны микросхемы оперативной памяти LPDDR4 (суммарный объем 16 Гигабайт), а также, микросхемы интерфейсов периферийных устройств.
Модуль поддерживает до 4-х устройств по шине PCIe x1, сигналы которой выведены на общий разъём. Так же, на контактах разъема присутствуют сигналы интерфейсов – двух высокоскоростных USB 3.2 (скорость передачи до 10 Гбит/сек), восьми USB 2.0, сетевой интерфейс Ethernet Intel i226IT 2.5GbE, видеоинтерфейс 18/24-bit Single Channel LVDS/eDP, DDI. Интерфейс накопителей представлен двумя каналами SATA3.0. По отдельному заказу, возможна поставка модулей NANOCOM-EHL с напаянной микросхемой Flash памяти eMMC объемом до 64 Гбайт.
Дополнительные интерфейсы, имеющиеся в составе сигналов модуля NANOCOM-EHL: LPC, SMBus, I2C, UART.
Питание модуля осуществляется через общий разъем от источника питания постоянного тока с напряжением 12 Вольт.
Компактные размеры модуля, а также, низкое тепловыделение процессора, позволяют создавать компактные, производительные устройства с высокой степенью расширения и производственной готовности.
NANOCOM-EHL(top).jpg NANOCOM-EHL(bot).jpg
Технические характеристики модуля NANOCOM-EHL
- Форм-фактор: COM Express Mini , Type 10
- поддерживаемые процессоры: Intel Atom x6000E, Pentium, Celeron series Processors
- Частота процессора: до 2.0ГГц (x6425E)
- Чипсет: SoC
- Оперативная память: LPDDR4 (распаяна на плате)
- Максимальный объём: 16 Гб
- Графический контроллер: Intel UHD Graphics for 10th Gen Intel® Processors
- Видеовыходы: Два дисплея : LVDS LCD/eDP, DDI x 1, Single Channel LVDS (18/24 bit)
- FLASH память (на плате) eMMC , до 64 Гб (опциональноl)
- ETHERNET: Intel i226IT 2.5GbE x 1
- AUDIO High Definition Audio Interface
- USB USB 2.0 x 8, USB 3.2 10Gbps x 2
- Последовательные порты: 2-х проводный UART (Tx/Rx) x 2
- Поддержка накопителей: SATA 3 x 2 (HDD/SSD)
- Дополнительные интерфейсы: PCIe [x1] x 4, LPC, SMBus, I2C, GPIO 8-бит
- BIOS AMI UEFI
- WAKE ON LAN да
- WATCHDOG TIMER 255 уровней
- Используемые напряжения питания +12 В+5 В SB для режима ATX, +12 В для режима AT
- Режимы питания: AT/ATX
- Потребляемая мощность: 1.44A@12В , при полной нагрузке, для x6425E
- Габаритные размеры: 84 мм x 55 мм
- Рабочая температура: 0°C ~ 60°C
Модуль поддерживает до 4-х устройств по шине PCIe x1, сигналы которой выведены на общий разъём. Так же, на контактах разъема присутствуют сигналы интерфейсов – двух высокоскоростных USB 3.2 (скорость передачи до 10 Гбит/сек), восьми USB 2.0, сетевой интерфейс Ethernet Intel i226IT 2.5GbE, видеоинтерфейс 18/24-bit Single Channel LVDS/eDP, DDI. Интерфейс накопителей представлен двумя каналами SATA3.0. По отдельному заказу, возможна поставка модулей NANOCOM-EHL с напаянной микросхемой Flash памяти eMMC объемом до 64 Гбайт.
Дополнительные интерфейсы, имеющиеся в составе сигналов модуля NANOCOM-EHL: LPC, SMBus, I2C, UART.
Питание модуля осуществляется через общий разъем от источника питания постоянного тока с напряжением 12 Вольт.
Компактные размеры модуля, а также, низкое тепловыделение процессора, позволяют создавать компактные, производительные устройства с высокой степенью расширения и производственной готовности.
NANOCOM-EHL(top).jpg NANOCOM-EHL(bot).jpg
Технические характеристики модуля NANOCOM-EHL
- Форм-фактор: COM Express Mini , Type 10
- поддерживаемые процессоры: Intel Atom x6000E, Pentium, Celeron series Processors
- Частота процессора: до 2.0ГГц (x6425E)
- Чипсет: SoC
- Оперативная память: LPDDR4 (распаяна на плате)
- Максимальный объём: 16 Гб
- Графический контроллер: Intel UHD Graphics for 10th Gen Intel® Processors
- Видеовыходы: Два дисплея : LVDS LCD/eDP, DDI x 1, Single Channel LVDS (18/24 bit)
- FLASH память (на плате) eMMC , до 64 Гб (опциональноl)
- ETHERNET: Intel i226IT 2.5GbE x 1
- AUDIO High Definition Audio Interface
- USB USB 2.0 x 8, USB 3.2 10Gbps x 2
- Последовательные порты: 2-х проводный UART (Tx/Rx) x 2
- Поддержка накопителей: SATA 3 x 2 (HDD/SSD)
- Дополнительные интерфейсы: PCIe [x1] x 4, LPC, SMBus, I2C, GPIO 8-бит
- BIOS AMI UEFI
- WAKE ON LAN да
- WATCHDOG TIMER 255 уровней
- Используемые напряжения питания +12 В+5 В SB для режима ATX, +12 В для режима AT
- Режимы питания: AT/ATX
- Потребляемая мощность: 1.44A@12В , при полной нагрузке, для x6425E
- Габаритные размеры: 84 мм x 55 мм
- Рабочая температура: 0°C ~ 60°C
