Шкафы управления для пожарных насосов

Конструкторское Бюро «АГАВА» предлагает вам приобрести высококачественные шкафы автоматики и комплекты приборов, которые надежно защитят оборудование и жизни людей на любом предприятии.

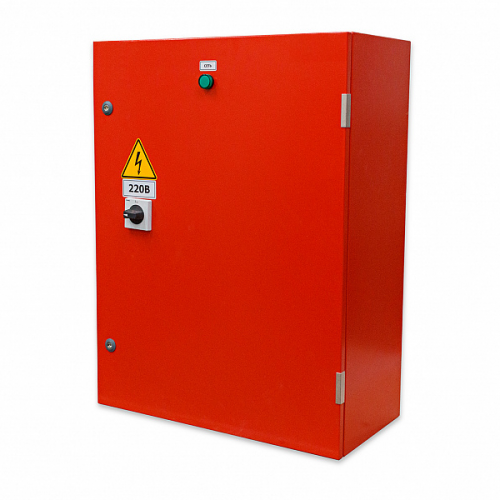

Шкафы управления АШУ40 предназначены для работы с повысительными и подпиточными насосами, которые используются для обеспечения необходимого давления и объема воды в системе пожаротушения как в режиме ожидания, так и во время увеличенного потребления воды (при тушении пожара).

Шкаф управления выполняет следующие функции:

управление работой основного и резервных электродвигателей насосов;
выбор режимов управления – автоматический или ручной;
выбор алгоритма работы – для спринклерной или дренчерной системы;
автоматический пуск основного электродвигателя при поступлении сигнала «Пожар»;
автоматическое управление электродвигателем по сигналам реле давления, реле перепада давления или иным релейным сигналам;
автоматическое отключение основного электродвигателя при срабатывании реле перепада давления, реле защиты от сухого хода, автомата защиты двигателя или при неисправности на обоих вводах питания;
комплексная защита электродвигателей;
автоматический пуск резервного двигателя при неисправности основного электродвигателя;
автоматический ввод резервного (АВР) питания при пропадании одной из фаз, перекосе, неправильной последовательности подключения фаз, повышенном или пониженном напряжении;
автоматическая проверка исправности электрических линий связи шкафа управления пожарными насосами с прибором приемно-контрольным пожарным (ППКП) или иным внешним устройством, формирующим релейный сигнал «Пожар» и дистанционный сигнал «Пожар», с реле давления, реле перепада давления и в случае выявления неисправности вывод соответствующего сигнала в систему диспетчеризации;
автоматическая проверка силовых цепей электродвигателей на обрыв;
автоматическое включение и выключение насосов подпитки (НП) в спринклерной системе для модификации шкафов с насосом подпитки (жокей-насосом);
формирование сигнала открытия и закрытия задвижки;
блокировка насоса подпитки при работе основного или резервного насосов;
визуальное отображение на лицевой панели шкафа управления пожарными насосами общей неисправности и состояния «Пожар»;
визуальное отображение на лицевой панели и диспетчеризация состояний «Работа» и «Авария» каждого электродвигателя и звуковую сигнализацию о наступлении аварийного события;
индикация и диспетчеризация нормального состояния каждого ввода питания;
плавный пуск и останов основного и резервного насосов для серии шкафов с мягкими пускателями и частотными преобразователями;
автоматическое регулирование давления насосом с частотным преобразователем с возможным ограничением отбора воды от максимального расчетного;
возможность передачи данных по стандартным протоколам связи Modbus RTU/TCP;
визуальное отображение всех процессов на экране контроллера;
ведение встроенного журнала аварий.

Функции диспетчеризации:

обмен информацией с диспетчерским пунктом по кабельной линии или GSM;
передача текущей информации о состоянии датчиков и исполнительных механизмов по запросу с диспетчерского пункта;
немедленная передача в диспетчерский пункт аварийной информации;
мониторинг нескольких объектов и управление ими с одного диспетчерского пункта.

Основные технические характеристики:

количество подключаемых насосов – 1–4;
мощность каждого насоса – 0,37–400 кВт;
степень защиты от внешних воздействий - IP54;
род тока питающей сети - переменный;
номинальная частота сети переменного тока - 50 Гц;
номинальное напряжение питания - 380 В (3 фазы).
