Волноводные переключатели типоразмера WR90 от компании A-Info

Компания A-INFO представила серию волноводных переключателей, способных работать в полном X-диапазоне - WR90. Данные переключатели могут использоваться для коммутации сигналов в системах связи, радиовещания и для радиолокационных приложений.

Компания A-INFO представила серию волноводных переключателей, способных работать в полном X-диапазоне – WR90. Данные переключатели могут использоваться для коммутации сигналов в системах связи, радиовещания и для радиолокационных приложений.

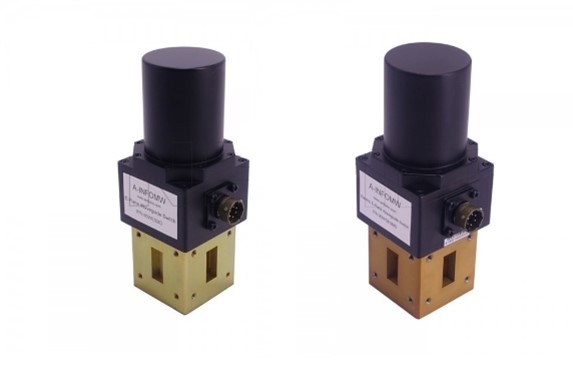

Волноводные переключатели типоразмера WR90 от компании A-Info

A-Info предлагает оба варианта – в H- и E- плоскостях. Развязка для стандартной серии составляет 60 дБ, также доступны модификации с развязкой до 80 дБ, а по запросу - и выше для заказных изделий.

Во всех волноводных переключателях серии реализована функция индикатора положения, которая способна сообщать управляющей системе фактическое положение переключателя. Этот сигнал получают механически и не связан с цепями электромотора, что значительно повышает надёжность изделия в целом.

Технические характеристики волноводных переключателей WR90:

- частотный диапазон: 8,2 - 12,4 ГГц
- тип переключателя: SDDT / DPDT
- типовая развязка: 60 дБ мин
- напряжение питания: 27 В ± 3 В
- рабочий ток: не более 1 А
- КСВН: не более 1,10:1
- вносимые потери: не более 0,1 дБ
- время переключения: не более 110 мс
- проходная мощность: до 1000 Вт CW
