Существуют системы управления технологическими процессами (АСУ ТП), в которых критически важно иметь постоянный онлайн-доступ к распределенной сети контроллеров, счетчиков или Modbus-модулей. Такие системы зачастую характеризуются постоянным опросом оборудования и не допускают длительного пропадания связи с объектами.
В качестве примеров подобных объектов можно привести:
станции управления кустами скважин на нефтяных и газовых месторождениях;
системы автоматики на предприятиях химической промышленности;
узлы аварийного электроснабжения в медицинских учреждениях (дизельные электростанции, источники бесперебойного питания);
системы контроля показателей качества электроэнергии (ПКЭ).
Чтобы обеспечить бесперебойный опрос этих объектов в режиме реального времени, требуются промышленные GSM-smart-модемы с многоуровневым резервированием. Модем PROMODEM GSM‑125.89M автоматически подключается к IP-адресу диспетчерского центра, не требуя для этого внешнего управления AT-командами со стороны счетчика или контроллера. Процесс подключения стартует сразу после включения модема с установленной сим-картой.
Промышленное исполнение модема PROMODEM GSM‑125.89M позволяет просто и оперативно ввести его в эксплуатацию на объекте:системы автоматики на предприятиях химической промышленности;
узлы аварийного электроснабжения в медицинских учреждениях (дизельные электростанции, источники бесперебойного питания);
системы контроля показателей качества электроэнергии (ПКЭ).
Чтобы обеспечить бесперебойный опрос этих объектов в режиме реального времени, требуются промышленные GSM-smart-модемы с многоуровневым резервированием. Модем PROMODEM GSM‑125.89M автоматически подключается к IP-адресу диспетчерского центра, не требуя для этого внешнего управления AT-командами со стороны счетчика или контроллера. Процесс подключения стартует сразу после включения модема с установленной сим-картой.

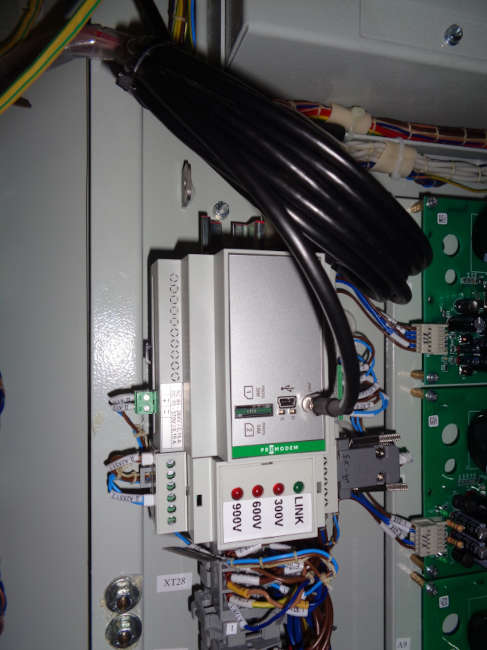

удобный монтаж модема благодаря встроенному креплению на DIN-рейку;
встроенный блок питания (БП) с гальваноразвязкой для прямого подключения модема к сети 220 В;
защита от скачков напряжения обеспечивается широким диапазоном БП: 85…264 В AC;
удобное и надежное подключение счетчика/контроллера, а также кабелей питания через клеммники под винт;
работа модема и автоматическая подзарядка встроенного аккумулятора на низких температурах от –40 до +60 °C.
При возникновении сложностей на различных этапах подключения к диспетчерской модем автоматически задействует встроенные механизмы резервирования:
перейдет на питание от собственного аккумулятора при пропадании на объекте ~220 В, отправив при этом аварийные СМС-сообщения диспетчеру и работникам службы эксплуатации;
будет работать в автономном режиме до 24 часов, поддерживая связь диспетчерской с подключенным к модему оборудованием (которое также должно иметь собственный автономный источник питания);
в любом случае выйдет в интернет, переключившись на вторую сим-карту резервного оператора, если не получается зарегистрироваться в сети оператора основной сим-карты;
LTE-версия модема может работать как в GPRS-, так и в LTE-сетях операторов сотовой связи;
в случае аварии или блокировки счета у основного интернет-провайдера в диспетчерской, модем подключится к серверу по IP-адресу резервного интернет-провайдера (при наличии такового);
при восстановлении основного канала связи (сим-карта или IP-адрес) модем автоматически переключится на него обратно;
при восстановлении ~220 В модем переключится обратно на первичное питание, оповестит об этом сотрудников по СМС и приступит к подзарядке аккумулятора.
Модем PROMODEM GSM‑125.89M пробрасывает RS 485- или RS 232-порт счетчика или контроллера на объекте до ТСР-порта программы опроса. Ваша диспетчерская программа может одновременно опрашивать весь парк устройств системы по отдельным ТСР-подключениям – так, как будто удаленные счетчики или контроллеры подключены к компьютеру напрямую отдельными «воздушными» кабелями RS – TCP.
Прозрачность этих беспроводных каналов связи позволяет осуществлять двусторонний обмен данными между оборудованием и программой его опроса так же, как и при проводном подключении, используя любые проприетарные или универсальные протоколы, например Modbus. В модеме реализован конвертер Modbus RTU – Modbus TCP.
После установки соединения PROMODEM GSM‑125.89M постоянно контролирует целостность канала связи и при обнаружении обрыва автоматически переподключается к вашему серверу, обеспечивая постоянный доступ к счетчику или контроллеру со стороны вашей программы опроса. При возникновении нештатных ситуаций модем автоматически перезагружается благодаря независимым сторожевым таймерам, защищающим его от зависаний.
Модемы PROMODEM GSM оснащены разъемом для подключения внешней антенны. Выбор антенны определяется особенностями монтажа модема на объекте:
при размещении модема в металлическом шкафу требуется выносная антенна с плоским дном для установки на крышку шкафа (на магните или врезная);
в подвальных помещениях с низким уровнем сигнала рекомендуется выносить антенну наружу и крепить на кронштейне к внешней стене здания;
установленным в камерах и колодцах батарейным модемам подойдет выносная антенна с классом защиты от проникновения воды IP68.
