Вслед за выпущенной летом платой VDX3-6755 компания ICOP начинает производство еще одной PC/104 -платы на базе процессора семейства Vortex86. Новинка получила название VEX2-6454, она использует процессор Vortex86EX2 с тактовой частотой 600 МГц и может оснащаться COM-портами, 16-канальным интерфейсом GPIO, портами LPT и PS/2-клавиатуры. Плата VEX2-6454 предназначена для сборки компактных систем на базе шины PC/104 и модернизации оборудования предыдущих поколений.
В отличие от традиционной схемы, платы выполнена в концепции "процессорный модуль + плата-переходник". На плату устанавливаются модули семейства VEX2-DIP168, которые выпускаются как самостоятельный продукт. Модули различаются объемом оперативной памяти и типом накопителя. Плата VEX2-6454 предоставляет модулю интерфейсы, разъём шины PC/104 и схемы питания.

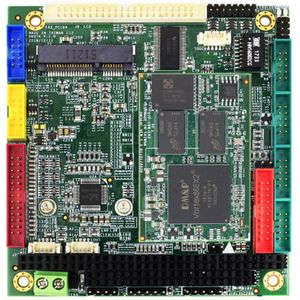

Все разъёмы для внешних подключений расположены по периметру платы. По часовой стрелке, это: порт LVDS, интерфейс дисплейного сенсора, 4 COM-порта, 16-бит GPIO, шина PC/104, аудиоинтерфейсы, порт LPT, порт USB, видеовыход VGA, видеовыход LCD. Рядом со слотом для установки модуля расположен слот Mini PCIe, предназначенный для установки плат расширения.
Плата подключается к источнику постоянного тока напряжением 5 вольт. Потребляемый ток составляет 0.7 А. Стандартные модификации платы работают при температуре от -20 до +70 градусов. В качестве опций возможен выпуск плат в исполнении "-40~+85".
Все разъёмы для внешних подключений расположены по периметру платы. По часовой стрелке, это: порт LVDS, интерфейс дисплейного сенсора, 4 COM-порта, 16-бит GPIO, шина PC/104, аудиоинтерфейсы, порт LPT, порт USB, видеовыход VGA, видеовыход LCD. Рядом со слотом для установки модуля расположен слот Mini PCIe, предназначенный для установки плат расширения.
Плата подключается к источнику постоянного тока напряжением 5 вольт. Потребляемый ток составляет 0.7 А. Стандартные модификации платы работают при температуре от -20 до +70 градусов. В качестве опций возможен выпуск плат в исполнении "-40~+85".
Технические характеристики VEX2-6454-2C4IEE:
Форм-фактор: PC/104
Охлаждение, тип: Пассивное (fanless)
Процессор, модель: Vortex86EX2 (600 Мгц)
Chipset: SoC
Объем установленной опер. памяти: 1 Гб DDR3
Видеовыходы: 1 x VGA, 1 x LVDS
Прочее: 1 x LPT
Порты 10/100Base-TX: 1
USB порты: 2 (USB 2.0)
COM порты: 2 x RS-232/485
Audio: Line-out, mic-in
Объем установленного накопителя, ГБ: 4 eMMC
Слоты расширения: 1 x Mini PCI Express
Питание, DC (V): 5
Поддерживаемые ОС: DOS, OS/2, Windows XP / XPE / WePOS / CE, Linux, QNX, Vxworks, FreeBSD
Рабочая температура, град. C: -20~70
Габаритные размеры, мм: 96 x 90
Вес, кг.: 0,
Форм-фактор: PC/104
Охлаждение, тип: Пассивное (fanless)
Процессор, модель: Vortex86EX2 (600 Мгц)
Chipset: SoC
Объем установленной опер. памяти: 1 Гб DDR3
Видеовыходы: 1 x VGA, 1 x LVDS
Прочее: 1 x LPT
Порты 10/100Base-TX: 1
USB порты: 2 (USB 2.0)
COM порты: 2 x RS-232/485
Audio: Line-out, mic-in
Объем установленного накопителя, ГБ: 4 eMMC
Слоты расширения: 1 x Mini PCI Express
Питание, DC (V): 5
Поддерживаемые ОС: DOS, OS/2, Windows XP / XPE / WePOS / CE, Linux, QNX, Vxworks, FreeBSD
Рабочая температура, град. C: -20~70
Габаритные размеры, мм: 96 x 90
Вес, кг.: 0,
