Контроль давления газа в трубопроводе с помощью автономного GSM-датчика «PROMODEM GSM-Ex-1МПа» через облачную систему диспетчеризации PROMODEM CLOUD

Удаленная диспетчеризация узлов учета и контроля обеспечивается установкой на трубопровод автономных (батарейных) GSM-датчиков давления «PROMODEM GSM-Ex-1МПа» во взрывозащищенном Exd-корпусе. Датчик «PROMODEM  GSM-Ex-1МПа» измеряет давление в газопроводе, сохраняет и автоматически передает накопленные архивы измерений на диспетчерский компьютер через встроенный GSM/3G/LTE/NB-IoT-модем. Архивы доступны на компьютере в виде графических и табличных  отчетов через веб-интерфейс бесплатной системы диспетчеризации PROMODEM CLOUD.Система PROMODEM CLOUD отображает все узлы  контроля на карте с индикацией их текущих состояний: уровни давления, аварийные ситуации, диагностику. Диспетчер на основе предоставляемой информации контролирует гидравлический режим сети и давление в диктующих точках, осуществляет настройку и контроль работы оборудования на насосных, компрессорных, газораспределительных станциях, а также может оценить герметичность трубопровода и местоположение незаконных врезок.

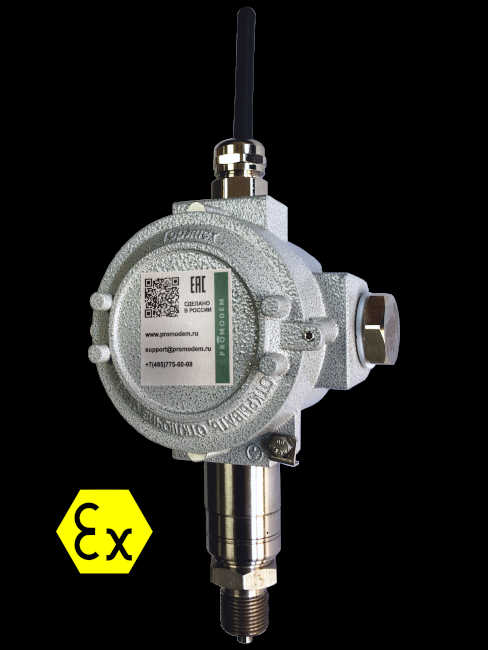

Автономный GSM-датчик давления «PROMODEM GSM-Ex-1МПа» устанавливается в диктующих точках магистрального, распредели тельного (ГРП) и внутреннего газопровода. Взрывозащищенный Exd-корпус уличного исполнения и расширенный температурный диапазон от –40 до +70 ˚С позволяют произвести монтаж GSM-датчика давления «PROMODEM  GSM-Ex-1МПа» непосредственно на трубопровод аналогично установке обычного манометра. Батарея с малым током саморазряда обеспечивает до 5 лет автономной работы.
Настройка GSM-датчика производится по USB или дистанционно через интернет:
-расписание измерения давления (например, каждый час);
-расписание передачи архивов (например, раз в сутки);
-аварийные min…max значения давления;
-IP-адрес диспетчерской для периодической отправки архивов.
Логгеры и датчики PROMODEM внесены в Государственный реестр средств измерений и обеспечивают точные измерения давления в требуемом диапазоне (определяется при заказе). Межповерочный интервал составляет 5 лет и позволяет совмещать процедуру поверки с заменой батареи. Гарантия на все логгеры PROMODEM составляет 5 лет.
GSM-датчик «PROMODEM  GSM-Ex-1МПа» с помощью взрывозащищенного Exi-преобразователя измеряет давление в газопроводе, проверяет результаты измерений на соответствие заданной норме min…max и сохраняет их во внутреннем архиве.

С установленной периодичностью (например, раз в сутки) архивы измерений передаются на диспетчерский компьютер через встроенный модем GSM/3G/LTE/NB-IoT (определяется типом радиомодуля). В диспетчерском компьютере архивы принимаются, записываются в базу данных и отображаются в виде графиков и отчетов через веб-интерфейс бесплатной системы диспетчеризации PROMODEM CLOUD. Система может быть как развернута на сервере заказчика (PROMODEM CLOUD BOX), так и предоставлена в виде облачного сервиса с доступом через личный кабинет.

При фиксации превышения, падения или резких скачков давления GSM-датчик давления «PROMODEM GSM-Ex-1МПа» мгновенно отправит аварийные СМС- и e-mail-оповещения диспетчеру и работникам эксплуатационных служб, не дожидаясь планового выхода на связь. При этом диспетчер также получает визуальную и звуковую сигнализацию на интерактивной карте в системе PROMODEM CLOUD.
