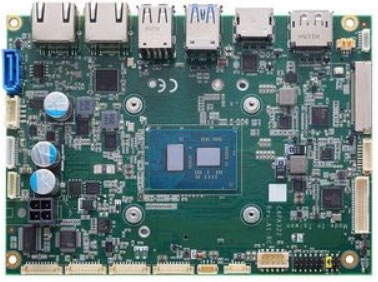

Процессорная плата Axiomtek CAPA322 на базе Elkhart Lake

 28.07.2022 Axiomtek начинает обновление "трёхсотой" серии 3.5-дюймовых процессорных плат CAPA. В ближайшее время ожидается выпуск платы CAPA322, которая будет оснащаться встраиваемыми процессорами семейства Elkhart Lake. Новинка призвана заменить выпускающиеся уже несколько лет платы на базе процессоров Apollo Lake. Платы серии CAPA предназначены для сборки компактных и панельных компьютеров, а также для встраиваемого монтажа.



Плату планируется выпускать в нескольких модификациях, которые будут различаться моделью установленного процессора. Теплопакет процессоров не превышает 10 Вт и для их охлаждения будет достаточно безвентиляторной схемы. Все модификации будут поставляться с уже установленной пластиной теплоотвода, которую можно либо использовать для установки радиатора, либо для сброса тепла на металлический корпус готового устройства. Для работы процессору потребуется оперативная память DDR4-3200, 1 SODIMM, максимальным объемом 32 Гб. Плата работает с одним SATA-устройством (включая DOM) и одним mSATA SSD. Для установки плат расширения служат три слота - два M.2 и один полноразмерный Mini PCIe.

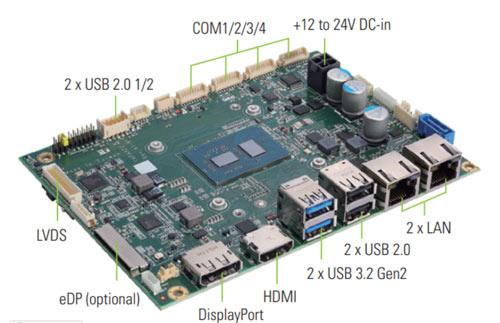

Внешние разъемы собраны на одной стороне платы. В их число входят: видеоинтерфейсы Display Port и HDMI, 4 гнезда шины USB, гигабитный порт Ethernet, 2.5-гигабитный порт Ethernet. К внутренним коннекторам подключаются 4 последовательных интерфейса, дисплей LVDS и два порта USB 2.0.



Плата совместима с модулями расширения серии AX93Axx, выпущенными для плат предыдущих поколений.

Опции к плате CAPA322:

E393A19100 - модуль расширения AX93A19 (слот для SIM-карты)
E393A22100 - модуль расширения AX93A22 (аудиокарта HD-Audio)
594E8422800E - планка с гнездами USB 2.0
59380880250E - кабель с разъемом COM-порта
594H3186800E - кабель подключения PC-speaker
Плата подключается к источнику постоянного тока напряжением 12-24 вольт. Источник подключается через внутренний 4-контактный коннектор EPS.

Модификации CAPA322:

CAPA322-N6210-HP - процессор Celeron N6210 (1.2 ГГц, 2 ядра 2 потока, 6.5 Вт TDP)
CAPA322-x6413E-P - процессор Atom x6413E (1.5 ГГц, 4 ядра 4 потока, 9 Вт TDP)
CAPA322-J6412-HP - процессор Celeron J6412 (2.0 ГГц, 4 ядра 4 потока, 10 Вт TDP)
Заказать плату MANO560 и другую продукцию Axiomtek можно в нашей компании "Встраиваемые Системы", которая является официальным представителем Axiomtek в России.

Технические характеристики CAPA322-J6412-HP:

Форм-фактор: 3.5''
Охлаждение, тип: Пассивное (fanless)
Процессор, модель: Intel Celeron J6412 (1.5 ГГц)
Тип оперативной памяти: DDR4-3200, 1 SODIMM, до 32 Гб
Видеовыходы 1 xHDMI, 1 x DP
Порты Gigabit Ethernet: 1
Порты 2.5GBASE-T: 1
USB порты: 6 (4 x USB 2.0, 2 x USB 3.2)
COM порты: 2 x RS-232, 2 x RS-232/422/485
Дискретный ввод-вывод: 8 DI/DO
Audio: колодка HD AUDIO
Дисковая система: 1 x mSATA, 1 x SATA
Слоты расширения Mini PCI Express: 1
Слоты расширения M.2: 2 (E2230, B3050)
Питание, источник: Внешний
Питание, DC (V): 12~24
Рабочая температура, град. C: -20~70
Габаритные размеры, мм: 146 x 104
