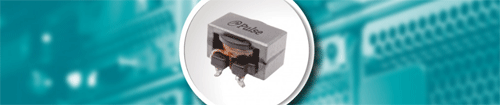

1 МГц ВЧ дроссель с сопротивлением 22 мОм от Pulse Electronics

 26.07.2022  Компания Pulse выпустила серию высокочастотных индукторов для применения в квазирезонансных преобразователях – PH9499.xxxCNL. Новые индукторы имеют сопротивление постоянному току 22 мОм. PH9499.xxxCNL представляет собой серию катушек индуктивности 0,95 мкГн – 1,25 мкГн/3,5 ампер, оптимизированную для рабочей частоты 800 кГц–1,2 МГц, типичной для этой топологии. Гибкая проволока используется для ограничения отношения сопротивления переменному и постоянному току до 1,25 на частоте 1 МГц, чтобы преобразователь максимально использовал преимущество своего низкого сопротивления. Применение дросселей PH9499 позволяет достичь эффективности более 90 % за счёт использования высокочастотного класса материалов и низких потерь сердечника из ферритового материала и тонкого литцендрата. Серия PH9499 прошла квалификацию и выдерживает 4 прохода профиля бессвинцового оплавления IPC/JEDEC J-STD-20E.



PH9499.xxxCNL был в первую очередь разработан для силовых модулей, напрямую преобразующих напряжение 48 В в минимальное рабочее напряжение для кремниевого полупроводника. Они имеют компактные размеры (11,2 × 9,75 × 7,6 мм MAX) и зазор 1,1 мм, который позволяет устанавливать компоненты под катушкой индуктивности. В результирующей конструкции силового модуля может быть достигнута плотность мощности более 240 Вт/дюйм3. Также он имеет лучший в отрасли допуск на индуктивность 6 %, чтобы максимизировать преимущества резонансной топологии. Этот жёсткий допуск позволяет  к высокому току насыщения (> 18 А), поэтому высокий ток перегрузки может поддерживаться в течение короткого времени без ущерба для производительности.

Особенности PH9499.xxxCNL:

квазирезонансная топология: 3,5 Arms
высокочастотная обмотка литцендратом
Rac/Rdc < 1,25 при 1 МГц
смещение 1,1 мм для монтажа компонентов снизу

Подробнее на сайте компании.
