Разъемные датчики больших токов

 20.07.2022 Компания НПО «Горизонт Плюс» (г. Истра, Московской обл.) ранее уже анонсировала на своем сайте разъемные преобразователи  (датчики ) для измерения постоянного и переменного  тока  на малые токи 5- 300 Ампер (ПИТ-***- УР-Б20*20) и на диапазон  300- 3000 А ( ПИТ-***-УР-Б10*80 ) .  Теперь в производство запущен новый разъемний преобразователь для измерения постоянного и переменного тока на 3,5, 8 и 10 кА, который обеспечивает высокую электрическую прочность изоляции и  гальваническую развязку входных и выходных цепей . Датчик выпускается в двух модификациях: ПИТ-***-ТР-4/20-Б50*100 и   ПИТ-***-ТР-4/20-Б79*125.

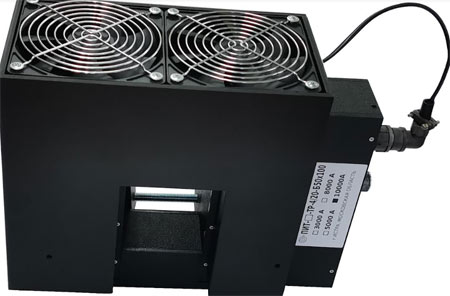

Первый из них предназначен для монтажа непосредственно на токовой шине с размерами не более 50*100мм, а второй с размером под шину 79*125мм способен работать в экстремальных условиях, например, в условиях повышенных температур окружающей среды или при повышенной температуре на токовой шине. Для этих целей ПИТ-***-ТР-4/20-Б79*125 дополнительно комплектуется совместимым с датчиком блоком вентиляторов (  фото ).
     Новые разъемные датчики больших токов сертифицированы и включены в Госреестр Средств Измерений РФ. Разработанные приборы  представляют собой хорошую альтернативу аналогичным зарубежным приборам по соотношению цена/качество.

                           Основные технические характеристики разъемных преобразователей тока.


1.Диапазон измеряемой силы тока I изм., кА                                                 3,5,8,10
2.Коэффициент преобразования                                                                       1/3000
3.Основная приведенная погрешность измерения
  при Т = (20±10)°С, не более, %                                                                      1,3
4.Рабочий диапазон температур, °С                                                              от  -40 до  +70°С
5.Напряжение питания, В                                                                               ± 24 ± 5%
6.Потребляемая сила тока, мА эфф.                                                                 50+Iвых.
7.Электрическая прочность изоляции, кВ                                                    3 (50Гц, 1 мин.)
8.Сопротивление изоляции в рабочих условиях не менее, мОм                         5
9.Размер отверстия под токовую шину,  мм                                                    50 х 100; 79x125
10.Габаритные размеры, не более,  мм                                                           301 х 213 х 112
11.Масса, кГ                                                                                                              6,0
