Беспроводной опрос в персональной радиосети без абонентской платы «кустов» нефтегазовой, насосной и Modbus автоматики через радиомодемы PROMODEM ZigBee

 13.07.2022 Контроллеры на объекте можно объединить (вместо проводной шины RS-485) в персональную радиосеть, подключив к ним по RS-485 радиомодемы PROMODEM ZigBee – для беспроводного опроса со стороны вашей SCADA или центрального Modbus-master-контроллера . Радиомодемы PROMODEM ZigBee не требуют лицензии, платы за трафик, роутеров и базовых станций. Сплошное покрытие радиусом в сотни метров обеспечивается за счет автоматической ретрансляции данных между модемами и подходит для беспроводного опроса контроллеров и счетчиков на компактных территориях (промзона, порт, кусты нефтегазовой и насосной автоматики, коттеджные поселки и т. п.), а также внутри зданий: завода, склада, офисного или торгового центра.

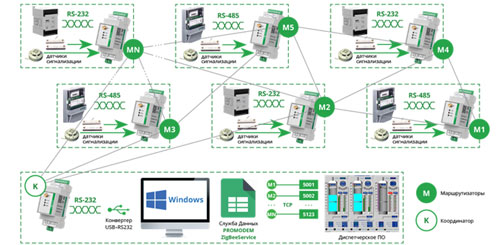

Беспроводной адресный доступ Диспетчерского ПО (Windows) – к устройствам и датчикам
(используйте ZigBee модемы PROMODEM серии «Координаторы и Маршрутизаторы»)






Ваши контроллеры или счетчики подключены к ZigBee модемам-маршрутизаторам по RS-485 или RS-232.
Ваши датчики сигнализации (при наличии) подключены к дискретным входам маршрутизаторов.
Ваш компьютер с Диспетчерским ПО подключен к центральному ZigBee модему-координатору напрямую (COM) или через конвертер USB-RS232 (либо через шлюз PROMODEM GSM или PROMODEM WiFi).
Бесплатная служба данных PROMODEM ZigBeeService (служба Windows) устанавливается на диспетчерском компьютере и выделяет вашей программе опроса отдельные TCP (или COM) порты - для доступа к каждому вашему контроллеру или счетчику.
Ваше Диспетчерское ПО для опроса нужного устройства – обращается к соответствующим TCP (или COM) портам.
Адресный доступ: запрос получает только то устройство, которому этот запрос предназначен.

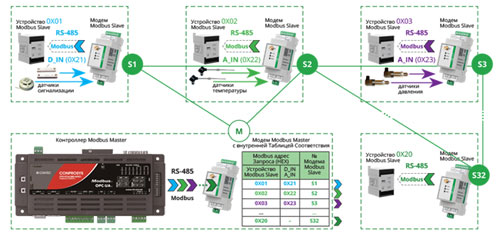

Беспроводной адресный доступ Modbus Master контроллера – к Modbus Slave устройствам и датчикам
(используйте ZigBee модемы PROMODEM серии «Modbus Master и Slave»).



Ваши устройства Modbus Slave подключены к модемам Modbus Slave ZigBee по RS-485.
Ваши датчики сигнализации или датчики 4…20 мА  (при наличии) можно также подключить к соответствующим входам модемов Modbus Slave ZigBee.
Ваш контроллер Modbus Master подключен к центральному модему Modbus Master ZigBee по RS-485.
В центральном модеме Modbus Master ZigBee настраивается Таблица Соответствия адресов ваших Modbus Slave устройств (Modbus ID) и сетевых адресов ZigBee модемов.
Также в Таблице Соответствия назначаются Modbus-адреса для дискретных / аналоговых входов модемов Modbus Slave ZigBee (по желанию).
Ваш контроллер Modbus Master осуществляет опрос устройств и датчиков по их Modbus адресам так, как будто те подключены к нему напрямую по шине RS-485.
Адресный доступ: запрос получает только то ваше Modbus Slave устройство, Modbus-адрес которого указан в этом запросе.

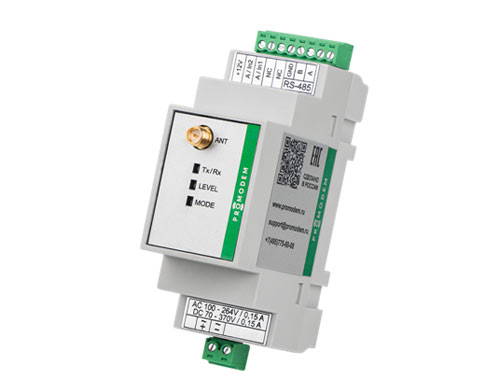

Промышленное исполнение модемов PROMODEM ZigBee для удобного монтажа

Рабочая температура от -40°С до +70°С, крепление на DIN-рейку.
Подключение питания и интерфейсов через винтовые клеммники.
Встроенный БП на ~220 В AC или = 24 В DC с гальваноразвязкой.
Выход = 12 В для питания датчиков и интерфейсов устройств.
Выносные антенны: на магните и врезные на шкаф, на кронштейне.
Декларация о соответствии ТР ТС «Безопасность» и «ЭМС».
Гарантия 5 лет.
