Серия контроллеров последовательного интерфейса PCIe-S100 от ICP DAS

 31.05.2022 ICP DAS начала выпуск новой серии контроллеров последовательного интерфейса PCIe-S100. Серия будет выпускаться под наименованием PCIe-S100 и станет заменой выпускавшейся много лет серии VEX-100. Как и контроллеры VEX-100, новые платы предназначены для установки в слоты шины PCI Express x1. Производитель увеличил размер аппаратного буфера с 128 до 256 байт, что позволило вести обмен со скоростью до 912600 bps вместо прежних 115200. В серии выпущены контроллеры RS-232, RS-422 и RS-485, включая модели с гальванической изоляцией и защитой от электростатики. Контроллеры последовательного интерфейса используются для обмена данными с сканерами штрих-кода, принтерами, датчиками и сенсорами, измерительным оборудованием, а также для локального подключения к автоматике и сетевому оборудованию.

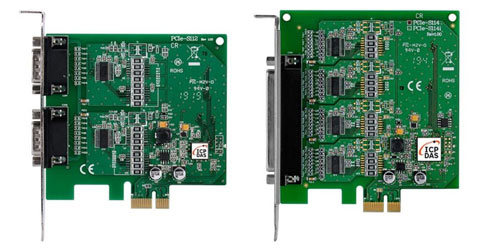

Все контроллеры серии выполнены в виде плат PCI Express x1 полной высоты. Контроллеры с двумя портами снабжаются разъемами DB9 для каждого интерфейса, а контроллеры с 4 и 8 портами получили один большой общий разъем, которому нужно подключать либо кабель с отдельными разъемами, либо ответную часть разъема с припаянными проводниками сигналов.

Модели с буквой "i" в названии оснащаются гальванической изоляцией для всех сигналов и защитой от электростатических импульсов напряжением до 4 кВ.



Контроллеры серии PCIe-S100:

PCIe-S112 - 2 x RS-232, 2 x DB9M
PCIe-S112i - 2 x RS-232, 2 x DB9M, гальваническая изоляция 3 кВ, защита от электростатического разряда ±4 кВ
PCIe-S114 - 4 x RS-232, 1 x DB37F
PCIe-S114i - 4 x RS-232, 1 x DB37F, гальваническая изоляция 3 кВ, защита от электростатического разряда ±4 кВ
PCIe-S142 - 2 x RS-RS-422/485, 2 x DB9M
PCIe-S142i - 2 x RS-RS-422/485, 2 x DB9M, гальваническая изоляция 3 кВ, защита от электростатического разряда ±4 кВ
PCIe-S144 - 4 x RS-RS-422/485, 1 x DB37F
PCIe-S144i - 4 x RS-RS-422/485, 1 x DB37F, гальваническая изоляция 3 кВ, защита от электростатического разряда ±4 кВ
PCIe-S118/D2 - 8 x RS-232, 1 x DB62F, кабель CA-9-6210 в комплекте
PCIe-S148/D2 - 8 x RS-RS-422/485, 1 x DB62F, кабель CA-9-6210 в комплекте

Технические характеристики PCIe-S112i:

Монтаж: установка в компьютер
Шина: PCI Express x1
COM порты: 2 x RS-232
Разъем: 2 x DB9M
Защита: Гальваническая развязка сигналов: 3 кВ | защита от электростатического разряда: 4 кВ
Сигналы выходного интерфейса: CTS, DCD, DSR, DTR, GND, RI, RTS, RXD, TXD
Питание, источник: шина
Потребляемая мощность, Вт: 0,6
Поддерживаемые ОС: Windows XP / 7 / 8 / 10 / Server 2003 / Server 2008, Linux
Рабочая температура, град. C: 0~60
Габаритные размеры, мм: 109 x 94 x 22
