17.05.2022 При строительстве, расширении и последующей эксплуатации магистрального подводного газопровода требуется проведение гидрографических и гидрологических исследований в акватории подводной прокладки. Автоматизировать эти исследования можно путем создания сети гидропостов измерения уровня воды на основе промышленных батарейных GSM логгеров PROMODEM 122.12M, обеспечивающих до 5 лет автономной работы. Водозащищенное исполнение GSM логгера и диапазон рабочих температур от -40 до +70 ˚С позволяют производить монтаж логгеров PROMODEM 122.12M на морских буях или на берегах островов у мест прокладки газопровода. Измерение и контроль уровня воды логгерами PROMODEM сопровождается автоматической отправкой архивов измерений и аварийных событий через GPRS-интернет или NB-IoT сеть в соответствии с установленным расписанием: на собственный или облачный сервер системы диспетчеризации PROMODEM CLOUD. Анализ сформированных в системе PROMODEM CLOUD отчетов позволяет определить гидрографические характеристики приливов и отливов необходимые при строительстве и последующей эксплуатации магистрального подводного газопровода.При строительстве, расширении и последующей эксплуатации магистрального подводного газопровода требуется проведение гидрографических и гидрологических исследований в акватории подводной прокладки.
Автоматизировать эти исследования можно путем создания сети гидропостов измерения уровня воды, которые включают в себя:

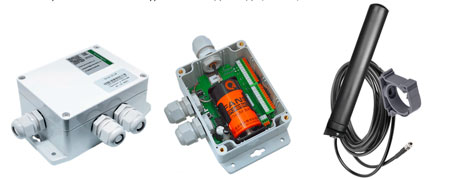

автономный промышленный IP67 GSM логгер PROMODEM 122.12M;
водозащищенную антенну IP68 ANT GSM-3G-994G-5м-10дБи;
сим-карту с выходом в интернет, например Multi SIM-карту с предоплаченным пакетом на 5-10 лет передачи показаний;
гидростатический датчик уровня ОВЕН ПД100И-ДГ0,6-167-0,5.

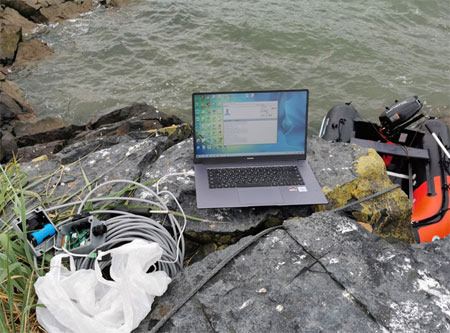

GSM логгер PROMODEM 122.12M с заданной периодичностью (например, 4 раза в сутки или чаще) опрашивает подключенный к нему датчик уровня ОВЕН ПД100И-ДГ и ведет внутренний архив измерений. Автономное питание, класс защиты IP67 и расширенный температурный диапазон от -40 до +70 ˚С позволяют производить монтаж GSM логгеров непосредственно на морских буях, а также на берегах ближайших к месту прокладки газопровода островов.
Учет и контроль уровня воды GSM логгером PROMODEM сопровождается автоматической отправкой архивов измерений и аварийных событий через GPRS-интернет или NB-IoT сеть в соответствии с установленным расписанием: на собственный или облачный сервер системы диспетчеризации PROMODEM CLOUD.
В местах без сотовой связи архивы измерений считываются локально при очередном обходе гидропостов сотрудником исследовательской службы.
Батарейное питание GSM логгера PROMODEM 122.12M обеспечивает 5 лет автономной работы при опросе датчика 4 раза в сутки с контролем уровня воды на min…max и отправкой показаний в диспетчерский центр 1 раз в сутки.

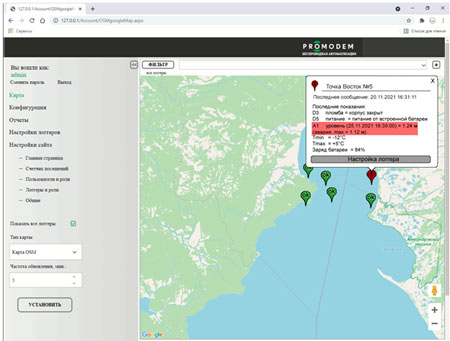

При возникновении аварийной ситуации на гидропосту, GSM логгер PROMODEM не дожидаясь выхода на связь по расписанию, мгновенно отправляет аварийные СМС или e-mail оповещения на телефоны диспетчера и сотрудников службы эксплуатации. При этом на экране диспетчерского компьютера появляются уведомления о превышении или падении уровня воды, с отображением аварий на карте местности.

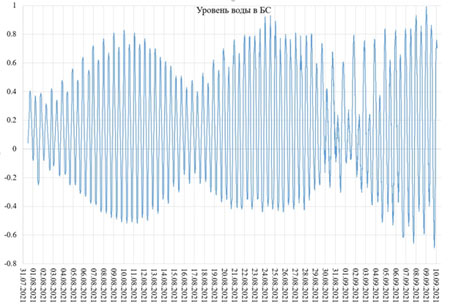

Специалисты инженерно-наблюдательного подразделения могут на основе сформированных в системе диспетчеризации PROMODEM CLOUD отчетов строить карты предельных уровней: как в переводе на отметку ноля контрольного поста, так и в Балтийской системе высот для передачи наблюдательных данных в Росгидромет.
Система диспетчеризации PROMODEM CLOUD и гидропосты на базе автономных GSM логгеров PROMODEM 122.12M позволяют проводить анализ уровней воды в открытом море, проливе, заливах и определять гидрографические характеристики приливов и отливов.
Временные гидропосты обеспечивают проведение предпроектных гидрологических расчетов для разработки рабочей документации в период строительства газопровода. Постоянные гидропосты позволяют вести мониторинг нештатных ситуаций при последующей эксплуатации магистрального подводного газопровода.
