Дистанционное управление оборудованием Новгородской ТЭЦ

 06.05.2022 В апреле  этого года НПФ «ЭНЕРГОСОЮЗ» внедрила в опытную эксплуатацию функцию по осуществлению дистанционного управления оборудованием ОРУ 330 кВ Новгородской ТЭЦ (входит  в ПАО «ТГК-2»). Эта работа была выполнена в рамках типовых технических требований к ПТК АСУ ТП подстанций и к обмену технологической информацией для осуществления функций телеуправления оборудованием и устройствами РЗА подстанций из диспетчерских центров АО «СО ЕЭС» и центров управления сетями сетевых организаций. Технические требования утверждены в 2016 году ПАО «ФСК ЕЭС», ПАО «Россети» и АО «СО ЕЭС».


АСУ ТП ОРУ-330 кВ Новгородской ТЭЦ-2  была введена  «НПФ «ЭНЕРГОСОЮЗ» в промышленную эксплуатацию в 2011 году. Система была построена на базе ПТК «НЕВА». В состав АСУ ТП вошли:

шкафы «НЕВА-ША»  автоматики и управления коммутационными аппаратами ОРУ-330 кВ;
шкафы регистраторов аварийных событий «НЕВА-РАС»;
панель резервного управления элементами ОРУ- 330 кВ;
панель управления выключателями 6 кВ трансформаторов собственных нужд ОРУ-330 кВ;
серверное оборудование и АРМ оперативного персонала.

Система АСУ ТП ОРУ- 330 кВ выполняет следующие задачи:

управление выключателями 6 кВ трансформаторов собственных нужд ОРУ-330 кВ с АРМ оперативного персонала станции и с панели управления выключателем;
управление выключателями, разъединителями и заземляющими ножами ОРУ-330 кВ  с АРМ оперативного персонала станции, с панели резервного управления и непосредственно со шкафа автоматики и управления выключателем;

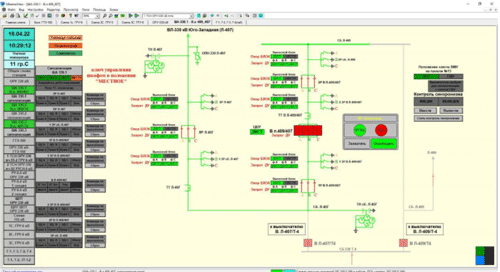

сбор и отображение на мнемосхемах рабочих станций посредством «СКАДА-НЕВА» положения коммутационных аппаратов и  параметров нормального режима работы электрооборудования в блоке ПГУ, на ОПУ, ОРУ-330 кВ, а также вспомогательного оборудования —  пожарной сигнализации, системы вентиляции и других инженерных систем;
регистрация событий нормального и аварийного режима всего электрооборудования Новгородской ТЭЦ-2;
интеграция микропроцессорных устройств РЗА, ПА и связи по ВОЛС, с выводом сигнализации работы устройств на мнемосхемы АРМ оперативного персонала;
сбор и передача телемеханической информации в филиал ОАО «СО-ЕЭС» - Новгородское РДУ по основному и резервному каналам связи.



В настоящее время специалисты НПФ «ЭНЕРГОСОЮЗ» расширили функциональность АСУ ТП ОРУ-330 кВ, обеспечив возможность дистанционного управления оборудованием ОРУ-330 кВ из филиала АО «СО ЕЭС» Новгородское РДУ, посредством обмена телеметрической информации и команд ДУ с реализацией алгоритмов приема, обработки, исполнения и блокировки команд управления.
