АКИП-3428 – многофункциональные генераторы сигналов произвольной формы

 15.03.2022 Представляем новую серию многофункциональных генераторов производства компании Siglent - АКИП-3428, которая состоит из трёх моделей с диапазоном частот 1 мкГц… 350 МГц / 500 МГц / 1 ГГц. Многофункциональность подразумевает, что генератор объединяет: функциональный генератор, генератор сигналов произвольной формы, импульсный генератор, генератор шума, векторный генератор сигналов, генератор псевдослучайной двоичной последовательности.

Двухканальные генераторы АКИП-3428 создают сигналы с максимальной частотой дискретизации до 5 Гвыб/с, ЦАП 14-бит. Генераторы серии АКИП-3428 могут генерировать сигналы произвольной формы точка за точкой, благодаря использованию технологии TrueArb, максимальная частота дискретизации при формировании сигнала произвольной формы составляет 2,5 Гвыб/с. Программная опция генератора векторных сигналов позволяет создавать сигналы цифровой модуляции, в том числе IQ, с максимальной символьной скоростью 500 Мвыб/с. В базовый набор входят встроенные стандартные формы сигналов, такие как, сигнал синусоидальной формы, импульсный сигнал, белый гауссовский шум, псевдослучайная двоичная последовательность (PRBS), а также опциональные 16-битные цифровые сигналы.



Генераторы серии АКИП-3428 поддерживают различные виды аналоговой модуляции, качание по частоте и формирование сигналов пачек импульсов, а также расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.

Ключевые особенности:

Двухканальный дифференциальный/несимметричный выход и опциональный 16-битный выход цифровой шины LVDS/LVTL.
Высокая производительность: максимальная частота дискретизации сигнала синусоидальной формы 5 Гвыб/с, разрешение по вертикали 14-бит.

Максимальная частота сигнала: 1 ГГц (АКИП-3428/3).

Создание сигналов произвольной формы от 0,01 выборки/с до 2,5 Гвыб/с, с максимальной глубиной памяти 512 Мвыб и обеспечение функции редактирования/воспроизведения последовательностей.

Опциональный генератор векторных сигналов с максимальной символьной скоростью до 500 Мвыб/с.

Генерация импульсных сигналов с низким уровнем джиттера и минимальной длительностью импульса 1 нс, фронтом/срез от 1 нс.

Формирование сигнала белого гауссовского шума в полосе частот до 1 ГГц (в зависимости от модели).

Поддержка псевдослучайной двоичной последовательности (PRBS) до 312,5 Мбит/с.

Опциональные цифровая шина с возможность генерации цифровых сигналов с максимальной скоростью передачи данных до 1 Гбит/с.

Поддержка аналоговых и цифровых (опция) модуляций, качания по частоте и формирование сигналов пачек импульсов.

Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов.

Режим Phase Locked – автоматическое выравнивание фазы каждого канала

Аналоговый выход 24 Впик-пик с наложением смещения постоянной составляющей ± 12 В, что обеспечивает максимальный выходной диапазон ±24 В (48 Впик-пик) на высокоомном выходе.

Встроенный частотомер до 400 МГц.

Дружественный пользовательский интерфейс, ёмкостный сенсорный экран с разрешением 800x480 и диагональю 12,7 см. Поддержка работы с внешней мышью и клавиатурой.

Интерфейсы: USB, LAN, опция GPIB.

Поддержка веб-сервера для удалённого управления прибором.

Поддержка команду SCPI для лёгкой интеграции в системы тестирования.

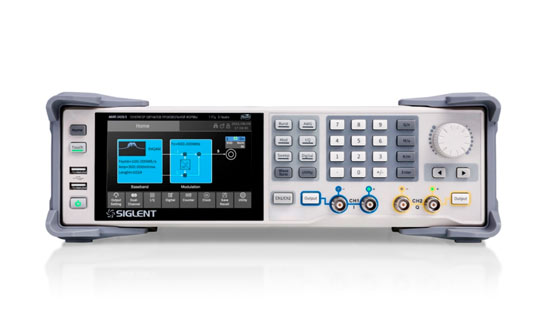

Генераторы серии АКИП-3428 выполнены в моноблочном корпусе высотой 3U с возможностью монтажа в стандартную 19'' стойку, обладают цветным сенсорным ёмкостным экраном.

Новая серия генераторов сигналов произвольный АКИП это комплексные многофункциональные устройства, которые могут применяться в самых различных сферах, как на этапах разработки и отладки, так и в процессе производства беспроводных устройств, радио- и электрокомпонентов, машиностроении. Генераторы АКИП могут быть использованы для эмуляции различных технологических процессов, в телекоммуникации, в протоколах последовательной передачи, для обучения в высших учебных учреждениях, для научных исследований.
