Система управления климатом теплицы на базе контроллера ОВЕН ПЛК110 [М02]

 09.03.2022 На базе оборудования ОВЕН разработана автоматизированная система управления климатом теплицы. Система управления климатом теплицы.В систему входят 16 фрамуг, которые обеспечивают вентиляцию и регулирование параметров микроклимата внутри теплицы: качество воздуха, уровень СО2, температуру и влажность. Создана зона управления тепловым пунктом. Осуществляется управление центробежными насосами и регулирование 8-ю контурами отопления. Горячая вода подается от внешней котельной.

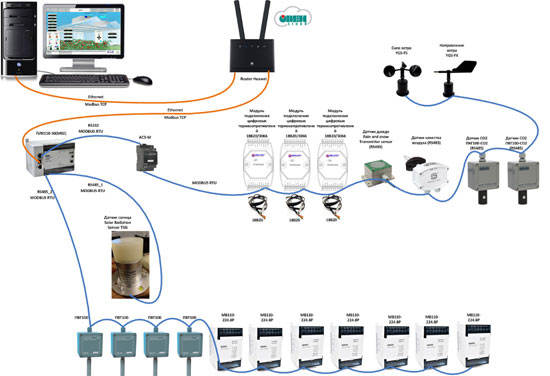

В основе системы управления – программируемый контроллер ОВЕН ПЛК110-30 [М02], преобразователь интерфейсов АС3-М и модули дискретного вывода МВ110-8Р. Контроль СО2 осуществляется с помощью датчиков загазованности ОВЕН ПКГ100-СО2, температура и влажность измеряются датчиками ОВЕН ПВТ100.

Задание микроклимата позволяет выдерживать определенную температуру и градиент прироста температуры в 4 промежутках времени суток (24 часа делится тремя уставками). При переходе заданных временных границ температура начинает меняться от одного значения к другому с заданной скоростью, обеспечивая плавность работы всей теплицы. Тем самым создается комфортная среда для роста растений. Гибкие в настройках графики MasterSCADA обеспечивают детальный анализ ситуации, происходившей в системе с удобным просмотром истории происходивших изменений.


Разработчик проекта – компания «Быстрые Проекты», г. Москва.
